Код ОКП 37 2250| МАТЕРИАЛЫ ОСНОВНЫХ ДЕТАЛЕЙ | ||||||||||||||||||||||||||
| Наименование | 25ч940нж | |||||||||||||||||||||||||
| Корпус, крышка | Чугун СЧ-20 | |||||||||||||||||||||||||
| Детали затвора | сталь 20Х13 | |||||||||||||||||||||||||
| Сальниковая набивка | Графлекс | |||||||||||||||||||||||||
| Прокладка | ПОН-2 | |||||||||||||||||||||||||
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||||||||||||||||||||||||||
| Диаметр номинальный, DN, мм | 25 | 40 | 50 | 80 | ||||||||||||||||||||||
| Условная пропускная способность, Кvу, м3/ч | 3,2 | 4,0 | 6,3 | 8 | 10 | 12,5 | 16 | 10 | 16 | 25 | 40 | 16 | 25 | 40 | 63 | 40 | 63 | 100 | 160 | |||||||
| Допустимая протечка воды в затворе при Р=0,4МПа, дм3/мин, не более | 0,053 | 0,06 | 0,1 | 0,13 | 0,16 | 0,2 | 0,26 | 0,16 | 0,26 | 0,4 | 0,66 | 0,26 | 0,4 | 0,66 | 1,0 | 0,66 | 1,0 | 1,6 | 2,6 | |||||||
| Давление номинальное РN, МПа (кгс/см2) | 1,6 (16) | |||||||||||||||||||||||||
| Перепад давлений не более, МПа (кгс/см2) | 1,5 (15) | 0,7 (7) | ||||||||||||||||||||||||
| Температура окружающей среды, ºС | От -20 до 50 | |||||||||||||||||||||||||
| Температура рабочей среды, ºС | От минус 15 до 220 | |||||||||||||||||||||||||
| Характеристика рабочей среды | Вода, пар, воздух и другие жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой | |||||||||||||||||||||||||
| Присоединительные размеры и размеры уплотнительных поверхностей корпуса | по ГОСТ 12815-80 на PN 1,6 исп.1, ряд 2 | |||||||||||||||||||||||||
| Масса (кг) | 23 | 28 | 35 | 68 | ||||||||||||||||||||||

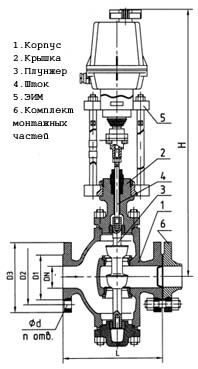

| ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ | |||||||
| DN, мм | Размеры, мм | ||||||
| D1 | D2 | D3 | d | L | n | Н | |
| 25 | 68 | 85 | 115 | 14 | 160 | 4 | 575 |
| 40 | 88 | 110 | 145 | 18 | 200 | 590 | |
| 50 | 102 | 125 | 160 | 230 | 610 | ||
| 80 | 133 | 160 | 195 | 310 | 8 | 668 | |
