МАТЕРИАЛЫ ОСНОВНЫХ ДЕТАЛЕЙ | |||||||||
Наименование | 25ч943нж | ||||||||
Корпус, крышка | Чугун СЧ-20 | ||||||||
Детали затвора | сталь 20Х13 | ||||||||
Сальниковая набивка | Графлекс | ||||||||
Прокладка | СНП | ||||||||
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |||||||||
Диаметр номинальный, DN, мм | 15 | ||||||||
Условная пропускная способность, Кvу, м3/ч | 0,1 | 0,16 | 0,25 | 0,4 | 0,6 | 1,0 | 1,6 | 2,5 | 3,2 |
Допустимая протечка воды в затворе, см3/мин, не более при Рисп.= 1,6МПа. | 3,2 | 5,3 | 8,28 | 13,2 | 19,4 | 32,0 | 53,0 | 82,8 | 106 |
Давление номинальное РN, МПа (кгс/см2) | 1,6 (16) | ||||||||
Перепад давлений не более, МПа (кгс/см2) | 1,6 (16) | ||||||||
Температура окружающей среды, ºС | От- 30 до 50 | ||||||||
Температура рабочей среды, ºС | до 225 | ||||||||
Характеристика рабочей среды | Вода, пар, воздух и другие жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой | ||||||||
Присоединительные размеры и размеры уплотнительных поверхностей корпуса | по ГОСТ 12815-80 на PN 1,6 исп.1, ряд 2 | ||||||||
Масса (кг) | 18 |
| |||||||||

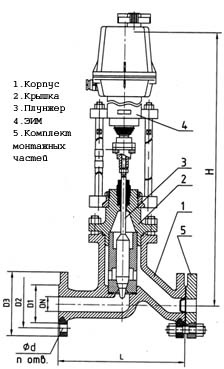

DN, мм | Размеры, мм | ||||||||
D1 | D2 | D3 | d | L | n | Н c ST-0 | H с МРП 1.6 | H c МЭПК 6300 | |
15 | 47 | 65 | 95 | 14 | 130 | 4 | 487 | 469 | 691 |
