Клапан регулирующий клеточного типа фланцевый с электрическим исполнительным механизмом (ЭИМ) 25ч946нж DN 80, 100мм РN 1,6 МПа

ПОИСК

Клапан регулирующий клеточного типа фланцевый с электрическим исполнительным механизмом (ЭИМ) 25ч946нж DN 80, 100мм РN 1,6 МПа Клапан регулирующий клеточного типа фланцевый с электрическим исполнительным механизмом (ЭИМ) 25ч946нж DN 80, 100мм РN 1,6 МПа

КЛАПАН РЕГУЛИРУЮЩИЙ КЛЕТОЧНОГО ТИПА ФЛАНЦЕВЫЙ С ЭЛЕКТРИЧЕСКИМ ИСПОЛНИТЕЛЬНЫМ МЕХАНИЗМОМ (ЭИМ) 25ч946нж DN 80, 100мм РN 1,6 МПаКод ОКП 37 2250
Изготовление и поставка по ТУ 3722-014-00218118-99
ГОСТ 12893-83
Материалы применяемые для изготовления клапана разрешены государственной санитарно-эпидемической службой Р.Ф. разрешение № 0339968 от 15.04.2002г.

Предназначен для регулирования расхода и других параметров рабочей среды на технологических линиях.

Достоинства:


-Уменьшение вибрации и снижение уровня шума при дросселировании достигается разделением потока на части путём применения перфорированных (клеточных) плунжеров. Данная конструкция позволяет избежать гидравлических ударов в системе.
-Клапаны выпускаются с линейной и равнопроцентной пропускной характеристикой.

МАТЕРИАЛЫОСНОВНЫХ ДЕТАЛЕЙ

Наименование

25ч946нж

Корпус, крышка

Чугун СЧ-20

Детали затвора

сталь 20Х13

Сальниковая набивка

Фторопласт

Прокладки

Фторопласт



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диаметр номинальный, DN, мм

80

100

Условная пропускная способность, Кvу, м3/ч

40

63

80

100

63

100

125

160

Допустимая протечка воды в затворе при Р=0,4МПа, дм3/мин, не более

1,3

2,0

2,6

3,3

2,6

3,3

4,1

5,3

Давление номинальное РN, МПа (кгс/см2)

1,6 (16)

Перепад давлений не более, МПа (кгс/см2)

1,6 (16)

Температура окружающей среды, ºС

От минус 25 до 40

Температура рабочей среды, ºС

От минус 15 до 220

Характеристика рабочей среды

Вода, пар, воздух и другие жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой

Присоединительные размеры и размеры уплотнительных поверхностей корпуса

по ГОСТ 12815-80 исп.1 ряд 2

Масса (кг)

39

56


Наработка на отказ – 12000 часов
Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию.
Срок консервации – 3 года.
Срок службы не менее 12лет

КЛАПАН РЕГУЛИРУЮЩИЙ КЛЕТОЧНОГО ТИПА ФЛАНЦЕВЫЙ С ЭЛЕКТРИЧЕСКИМ ИСПОЛНИТЕЛЬНЫМ МЕХАНИЗМОМ (ЭИМ) 25ч946нж DN 80, 100мм РN 1,6 МПа

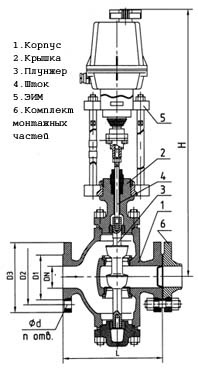

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

DN, мм

Размеры, мм

D1

D2

D3

d

L

n

Н

80

133

160

195

18

310

4

570

100

158

180

215

350

8

585
