Клапаны запорные РТКЗ20

ПОИСК

Клапаны запорные РТКЗ20 Клапаны запорные РТКЗ20


ТУ 3742–001–71634056–2010
DN 15; 20; 25; 32; 40
PN 6,3 МПа
Класс герметичности А по ГОСТ 54808
Таблица-фигура: 15c52нж, 15лc52нж

Технические характеристики клапанов РТКЗ

Таблица материалов основных деталей клапан РТКЗ20

Наименование детали

Материальное исполнение деталей

15с52нж

15лс52нж

Корпус

Сталь 20

Сталь 09Г2С

Крышка

Сталь 20

Сталь 09Г2С

Седло

Сталь 20Х13

Сталь 20Х13

Золотник

Сталь 20Х13

Сталь 20Х13

Шпиндель

Сталь 20Х13

Сталь 20Х13

Втулка резьбовая

БрАЖМЦ 10-3-1,5

БрАЖМЦ 10-3-1,5

Фланец накидной

Сталь 20

Сталь 09Г2С

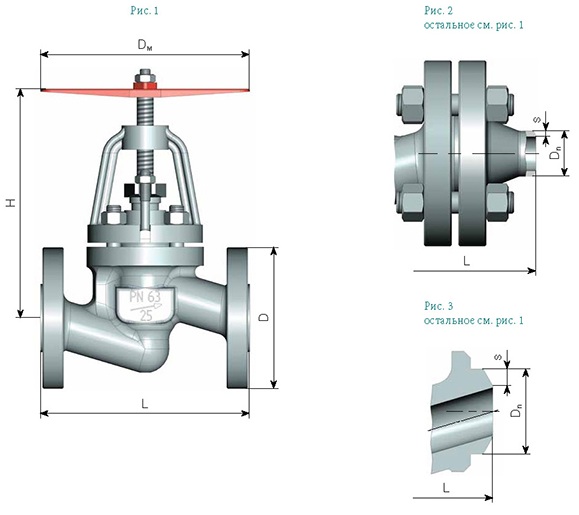

Таблица основных размеров

DN

Тип присоединения к трубопроводу

PN, МПа

Размеры, мм

Масса, кг

Рис.

L

H

D

DМ

d

s

15

Фланцевое исп. 3 по ГОСТ 12815-80

6,3

175

205

105

150

6,9

1

Фланцевое исп. 3 по ГОСТ 12815-80 с ответными фланцами

271

19

3,5

10,5

2

Под приварку встык

175

31

8

5,4

3

20

Фланцевое исп. 3 по ГОСТ 12815-80

190

221

125

200

8,9

1

Фланцевое исп. 3 по ГОСТ 12815-80 с ответными фланцами

304

26

4

14

2

Под приварку встык

190

38

9

6,1

3

25

Фланцевое исп. 3 по ГОСТ 12815-80

200

224

135

200

11,5

1

Фланцевое исп. 3 по ГОСТ 12815-80 с ответными фланцами

312

33

4

17,9

2

Под приварку встык

200

46

10,5

7,1

3

32

Фланцевое исп. 3 по ГОСТ 12815-80

210

295

150

200

16

1

Фланцевое исп. 3 по ГОСТ 12815-80 с ответными фланцами

334

39

4

25,3

2

Под приварку встык

210

52

10

10,3

3

40

Фланцевое исп. 3 по ГОСТ 12815-80

225

305

165

200

17,9

1

Фланцевое исп. 3 по ГОСТ 12815-80 с ответными фланцами

359

46

4,5

27,7

2

Под приварку встык

225

58

9

12,7

3
