  3. Клапаны запорные РТКЗ (серии РТКЗ10 и РТКЗ14)

Клапаны запорные РТКЗ (серии РТКЗ10 и РТКЗ14)

ПОИСК

Клапаны запорные РТКЗ (серии РТКЗ10 и РТКЗ14) Клапаны запорные РТКЗ (серии РТКЗ10 и РТКЗ14)


ТУ 3742–001–71634056–2010
DN 15, 20, 25
PN 1,6; 2,5; 4,0; 6,3; 10,0; 16,0; 20,0; 25,0; 27,0 МПа
Класс герметичности А по ГОСТ Р 54808
Таблица-фигура: 15с68(65)нж; 15лс68(65)нж; 15нж68(65)нж

Технические характеристики клапанов РТКЗ

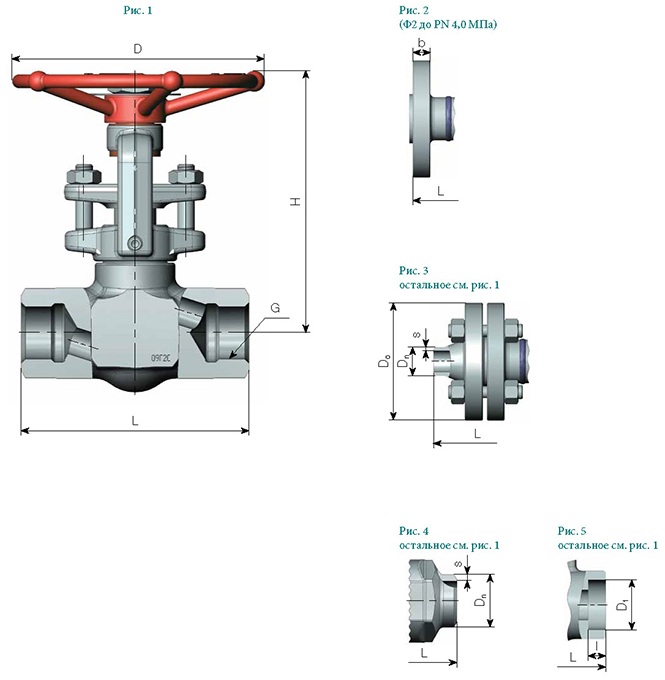

Таблица основных размеров фланцевого присоединения

DN

Способ

присоединения

PN,

МПа

Размеры, мм

Масса,

кг

Рис.

L

Н

D

D0

b

Dn

s


Фланцевое

1,6

118



95

12

–

–

3,5

1,2


С ответными  фланцами

192



95

12

19

3,5

5,7

1,3


Фланцевое

2,5

126



95

14

–

–

3,7

1,2


С ответными  фланцами

194



95

14

19

3,5

6,1

1,3


Фланцевое

4,0

126



95

14

–

–

3,7

1,2


С ответными  фланцами

194



95

14

19

3,5

6,1

1,3


Фланцевое

6,3

130



105

16

–

–

4,3

1,2

15

С ответными  фланцами

224

134

120

105

16

19

3,5

7,4

1,3


Фланцевое

10,0

130



105

18

–

–

4,5

1,2


С ответными  фланцами

236



105

18

19

3,5

7,8

1,3


Фланцевое

16,0

130



105

18

–

–

4,5

1,2


С ответными  фланцами

236



105

18

19

3,5

7,8

1,3


Фланцевое

20,0

142



120

24

–

–

5,8

1,2


С ответными  фланцами

260



120

24

23

4,5

9,5

1,3


Фланцевое

25,0

150



120

23

–

–

6,2

1,2


С ответными  фланцами

294



120

23

21

4,5

10,3

1,3


Фланцевое

1,6

138



105

12

–

–

4,6

1,2


С ответными  фланцами

218



105

12

26

4,0

7,2

1,3


Фланцевое

2,5

146



105

14

–

–

4,9

1,2


С ответными  фланцами

216



105

14

26

4,0

7,7

1,3


Фланцевое

4,0

146



105

14

–

–

4,9

1,2


С ответными  фланцами

216



105

14

26

4,0

7,7

1,3


Фланцевое

6,3

154



125

18

–

–

6,3

1,2

20

С ответными  фланцами

264

144

120

125

18

26

4,0

11,3

1,3


Фланцевое

10,0

154



125

20

–

–

6,5

1,2


С ответными  фланцами

270



125

20

26

4,0

11,9

1,3


Фланцевое

16,0

154



125

22

–

–

6,5

1,2


С ответными  фланцами

270



125

22

26

4,0

11,9

1,3


Фланцевое

20,0

166



130

26

–

–

7,4

1,2


С ответными  фланцами

290



130

26

29

5,0

12,3

1,3


Фланцевое

25,0

176



130

26

–

–

8,0

1,2


С ответными  фланцами

340



130

26

27

4,0

13,6

1,3


Фланцевое

1,6

158



115

12

–

–

5,2

1,2


С ответными  фланцами

242



115

12

33

4,0

8,1

1,3


Фланцевое

2,5

166



115

14

–

–

5,5

1,2


С ответными  фланцами

240



115

14

33

4,0

8,7

1,3


Фланцевое

4,0

166



115

14

–

–

5,5

1,2


С ответными  фланцами

240



115

14

33

4,0

8,7

1,3


Фланцевое

6,3

178



135

20

–

–

7,4

1,2

25

С ответными  фланцами

292

148

120

135

20

33

4,0

12,8

1,3


Фланцевое

10,0

178



135

22

–

–

7,7

1,2


С ответными  фланцами

304



135

22

33

4,0

14,5

1,3


Фланцевое

16,0

178



135

22

–

–

7,7

1,2


С ответными  фланцами

304



135

22

33

4,0

14,5

1,3


Фланцевое

20,0

190



150

28

–

–

9,8

1,2


С ответными  фланцами

324



150

28

36

5,5

16,8

1,3


Фланцевое

25,0

202



149

29

–

–

10

1,2


С ответными  фланцами

372



149

29

33

5,5

17,2

1,3

Таблица основных размеров муфтового присоединения,  муфтового под приварку и под приварку встык

DN

Присоединение к трубопроводу

PN,

МПа

Размеры, мм

Резьба

Масса,кг

Рис.

L

Н

D

D1

l

Dn

s

15

Муфтовое



90

134

120

-

-

-

-

1/2"

2,8

1

Муфтовое под приварку

1,6…16,0

21,7

9,5

-

-

-

1,5

Под приварку встык



-

-

19

3,5

-

1,4

Под приварку встык

20,0

-

-

23

4,5

-

1,4

Под приварку встык

25,0

-

-

21

4,5

-

1,4
