Клапаны стальные запорные игольчатые РТКИ10, РТКИР10

Клапаны стальные запорные игольчатые РТКИ10, РТКИР10

ТУ 3742–001–71634056–2010
DN 6, 10, 15, 20, 25
PN 1,6; 2,5; 4,0; 6,3; 10,0; 16,0; 20,0; 25,0; 40,0 МПа
Класс герметичности А по ГОСТ 54808
Таблица-фигура: 15лсб7бк, 15нжб7бк

Технические характеристики клапанов РТКИ

Таблица материалов основных деталей клапанов РТКИ10, РТКИР10

Наименование детали	Материальное исполнение основных деталей
Наименование детали	15лс67бк	15лс67бкХЛ1	15нж67бк	15нж67бк
Корпус	Сталь 40Х	Сталь 40Х	Сталь 08Х18Н10Т	Сталь 10Х17Н13М3Т
Крышка	Сталь 20	Сталь 09Г2С	Сталь 08Х18Н10Т	Сталь 08Х18Н10Т
Шпиндель	Сталь 20Х13	Сталь 20Х13	21Х14Н2М2БФ	21Х14Н2М2БФ
Сальник	Сталь 20	Сталь 09Г2С	Сталь 08Х18Н10Т	Сталь 08Х18Н10Т
Втулка резьбовая	БрАЖН 10-3-1,5	БрАЖН 10-3-1,5	БрАЖН 10-3-1,5	БрАЖН 10-3-1,5
Сальниковая набивка	ТРГ	ТРГ	ТРГ	ТРГ

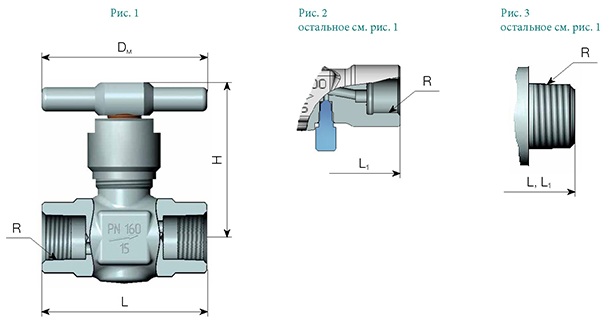

Таблица основных размеров

Присоединение к трубопроводу	DN	PN, МПа	Строительная длина, мм		Н, мм	Резьба R	D, мм	Масса, кг	Рис.
			L	L₁
Муфтовое Муфтовое с разгрузочным клапаном	6	1,6-40	68	106	63	Rc 1/4'' K 1/4''	65	0,7	1, 2
	10					Rc 3/8'' K 3/8''		0,7
	15					Rc 1/2'' G1/2'' K1/2'' M20×1,5 M22×1,5		0,6
	20		100		87	Rc3/4''		0,9
	25				90	Rc 1''		1,0
Цапковое Цапковое с разгрузочным клапаном	15	1,6-40	68	106	63	Rc 1/2''		0,7	1, 3
	20		100		87	Rc 3/4''		1,0
	25				90	R 1''		1,1
