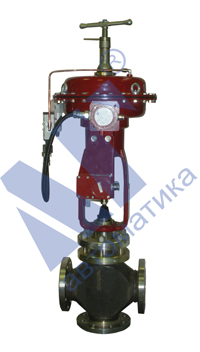

Трехходовые клапаны КТС предназначены для смешивания/разделения в заданной пропорции потоков жидкостей и газов. Клапаны КТС могут иметь различные варианты исполнения, как для смешивания сред в заданной пропорции при регулировании расхода смеси в целом, так и для регулирования пропорций смешивающихся сред.| Условное давление Ру, МПа | 1,6; 2,5; 4,0; 6,3; 10,0; 16,0 |
| Условный проход, мм | 10; 15; 20; 25; 32; 40; 50; 65; 80; 100; 125; 150; 200 |
| Пропускная характеристика (для КТС) | Равнопроцентная, линейная; с расширенным диапазоном регулирования |
| Диапазон температур регулируемой среды | -60/-40... + 225°С, -60/-40... + 320°С, -60/-40... + 450°С |
| Диапазон температур окружающей среды | -40/-50/-60… + 70°С; |
| Исходные положения плунжера клапана с пневмоприводом | НО - нормально открытое (стандартное) |
| Присоединительные размеры | Фланцы по ГОСТ 12815-80 (исполнение №5 - паз)(ответные фланцы №4 - шип). Возможно изготовление фланцев других исполнений по заказу. |
| Материал корпуса | Сталь 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т, специальные сплавы |
| Материал дроссельной пары | Стали 12Х18Н10Т, 10Х17Н13М2ТБ, стали 40Х13, 95Х18, специальные сплавы |
| Класс герметичности для клапанов КТС | IV - по ГОСТ 23866-87 (IV и выше класс ANSI) |
| Класс герметичности для клапанов КТП | "B","C"("A" - по специальному заказу) |
| Время закрытия (открытия) для отсечных и регулирующее-отсечных клапанов | 5 - 6 сек. |
| Исполнения по окружающей среде | Стандартное, северное, тропическое, морское, химстойкое. |
