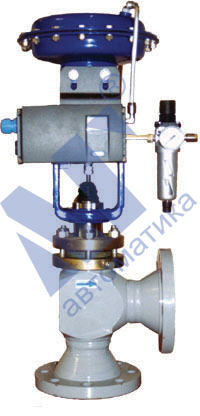

Угловые конструкции клапанов с пневмоприводом
Клеточно-плунжерные угловые клапаны КМР, КМО, КМРО, КВДР, КВДО, КВДРО и футерованные угловые клапаны изготавливаются для установок, где рационально применение угловых конструкций с точки зрения расположения трубопроводов, а также на установках, где возможно возникновение вибраций (высокий перепад давления, резкие изменения расхода и т.п.), т.к. угловая конструкция клапана снижает вероятность «раскачки» трубопровода и всей линии.
Угловые клапаны изготавливаются с условным проходом от 10 до 200 мм, на условное давление 1,6; 2,5; 4,0; 6,3; 10,0; 16,0; 25,0; 32,0; 40,0 МПа. Клапаны могут изготавливаться с различными диаметрами входа и выхода, а также различные специальные конструкции, в том числе высокотемпературные, сильфонные, криогенные, на коксующиеся среды, специальные клапаны по техническим характеристикам Заказчика.

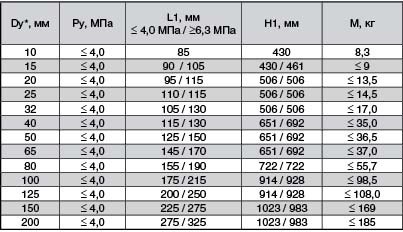

Габаритные размеры угловых клапанов КМР
