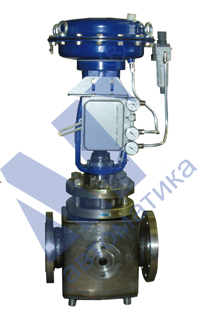

Клапаны с обогревом КМП изготавливаются, как одно из исполнений КМР, КМО, КМРО, и предназначены для автоматического управления потоками жидкостей и газов (кристаллизующихся в застойных зонах при обычных температурах). Они также могут выполнять функцию отсекания или комбинировать эти функции (регулирующе-отсечное исполнение). Клапаны применяются на парообогреваемых трубопроводах и изготавливаются с диаметром DN 10; 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200 мм с условным давлением до 16,0 МПа, могут иметь пропускную способность от 0,006 до 400,0 (конкретные значения Kvy совпадают с условной пропускной способностью клапанов КМР до Ду 125 и приведены в табл.1). Конструкция клапанов КМП основана на обогреве корпуса клапана газообразным или жидким теплоносителям, в том числе паром.| Условное давление Ру, МПа | 1,6; 2,5; 4,0; 6,3; 10,0; 16,0 |
| Условный проход, мм | 10; 15; 20; 25; 32; 40; 50; 65; 80; 100; 125; 150; 200 |
| Давление теплоносителя в тепловой рубашке | Стандартный вариант - до 0,6 МПа |
| Входной патрубок подачи пара для клапанов | Dy 10...32 - d=10мм,присоединение штуцерное |
| Пропускная характеристика (для регулирующих и регулирующее-отсечных) | Равнопроцентная, линейная; с расширенным диапазоном регулирования |
| Диапазон температур регулируемой среды | -60/-40... + 225°С, -60/-40... + 320°С, -60/-40... + 450°С |
| Диапазон температур окружающей среды | -40/-50/-60… + 70°С; |
| Исходные положения плунжера клапана с пневмоприводом | НО - нормально открытое (стандартное) |
| Присоединительные размеры | Фланцы по ГОСТ 12815-80 (основное исполнение №5 - паз)(ответные фланцы №4 - шип). Возможно изготовление фланцев других исполнений по заказу. |
| Материал корпуса | Сталь 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т, специальные сплавы |
| Материал дроссельной пары | Стали 12Х18Н10Т, 10Х17Н13М2ТБ, стали 40Х13, 95Х18 с термообработкой в состоянии поставки или с закалкой, специальные сплавы |
| Класс герметичности для регулирующих клапанов КМП | IV - по ГОСТ 23866-87 (IV и выше класс ANSI) |
| Класс герметичности для отсечных и регулирующее-отсечных клапанов КМП | "C" ("A" и "B" - по специальному заказу) ГОСТ 9544-2005 |
| Время закрытия (открытия) для отсечных и регулирующее-отсечных клапанов КМП | 5 - 6 сек. |
| Исполнения по окружающей среде | Стандартное, северное, тропическое, морское, химстойкое. |
