Датчик уровня ПМП-117 с сигнализатором МС-ПА-6Н/В-1Р-ГС-ВЗ и сиреной ВС-3-12В

ПОИСК

Датчик уровня ПМП-117 с сигнализатором МС-ПА-6Н/В-1Р-ГС-ВЗ и сиреной ВС-3-12В Датчик уровня ПМП-117 с сигнализатором МС-ПА-6Н/В-1Р-ГС-ВЗ и сиреной ВС-3-12В


Комплект датчиков уровня ПМП-117 с сигнализатором МС-ПА-6Н/В-1Р-ГС-ВЗ и сиреной ВС-3-12В предназначен для:

контроля переполнения резервуаров;
контроля минимального уровня топлива.

Путем подачи световой, звуковой сигнализации и отключения исполнительного механизма налива топлива. Применяется на АЗС, АГЗС, нефтебазах.

Устройство, принцип работы

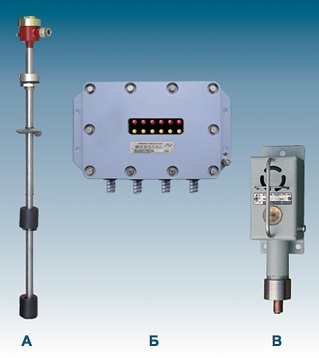

Устройство датчика ПМП-117: Датчик (рис. 1А) состоит из направляющей - трубы Ø18 (сталь 12Х18Н10Т), которая приварена к стальному цилиндрическому корпусу с крышкой, наворачиваемой по резьбе. На направляющей находятся два поплавка с магнитами, в направляющей - герконы, расположенные на контролируемых уровнях жидкости, и резисторы. Ход поплавков ограничен стопорами, закрепленными на направляющей. Герметичность корпуса датчика достигается резиновыми уплотнениями: втулкой - в кабельном вводе, и прокладкой – в крышке.

Устройство сигнализатора МС-ПА-...: Сигнализатор взрывозащищенный (МС) выполнен в корпусе из алюминиевого сплава (рис. 1Б). На лицевой панели расположено прозрачное смотровое окно. В корпусе находится электронная плата с трансформатором и клеммными зажимами. Корпус имеет 4 кабельных ввода. Шкала индикации имеет 6 каналов (по числу подключаемых датчиков), распределенных по горизонтали шкалы. Состояние канала отображается двумя светодиодами (желтым и красным).

Устройство сирены ВС-3-12В: Сирена (рис. 1В) выполнена в алюминиевом корпусе. Полость корпуса залита эпоксидным компаундом. На лицевой стороне расположен яркий светодиодный индикатор (угол обзора 120°) и отверстие пьезоизлучателя (1000- 3500 Гц, 105 дБА/м). В нижней части кожуха находится кабельный ввод, в котором размещен винтовые клеммные зажимы для присоединения кабеля.

Принцип работы: При движении поплавков с магнитами за изменяющимся уровнем жидкости происходит переключение герконов, которые соединены с резисторами, образуя делитель напряжения. При достижении первого контролируемого уровня (“90%” или “MIN”), регистрируемое каким-либо датчиком, на 3 с включается сирена, загорается желтый светодиод соответствующего канала МС. При достижении второго контролируемого уровня (“95%”) сирена включается трижды по 1 с, загорается красный светодиод канала. При достижении верхнего уровня ”Авария” сирена включается на 10 с, горят оба светодиода канала.

Отключение исполнительного механизма наполнения (реле насоса) осуществляется при достижении второго контролируемого уровня (”95%”) в любом резервуаре. На этом уровне происходит кратковременное (5с) отключение питание реле, чтобы его самоудерживающие контакты разомкнулись, при этом реле отключается, но возможно последующее его включение для наполнения других резервуаров. На аварийном уровне происходит непрерывное отключение реле (блокировка). Такой режим предотвращает переполнение резервуаров в случае ошибки оператора.

Функции самоконтроля исправности и дублирования (в соответствии с НПБ 111-98):

1) В случае обрыва линии связи с каким-либо датчиком уровня, желтый и красный светодиоды соответствующего канала МС попеременно загораются, указывая на неисправность. При этом, а также при отсутствии напряжения питания, релейный выход переключается, препятствуя наполнению резервуаров до устранения неисправности.
2) После подачи питания светодиоды попеременно загораются 5 раз, и на 1 с включается сирена. Во включенном состоянии периодически, через каждые 15 с, поочередно (слева – направо) загораются все светодиоды, подтверждая исправность сигнализатора.
3) Элементы дублирования: верхний поплавок и геркон датчика уровня.

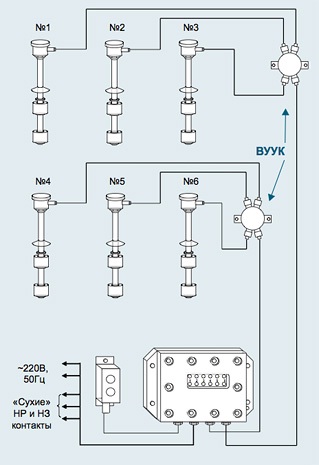

Рис. 2. Схема соединений с применением коробок взрывоза- щищенных ВУУК-4КВ-ПМП-117 ( 2шт.).

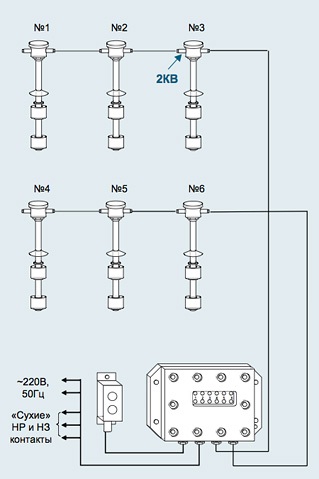

Рис. 3. Схема соединений с применением датчиков уровня с двумя кабельными вводами ПМП-117-2КВ.

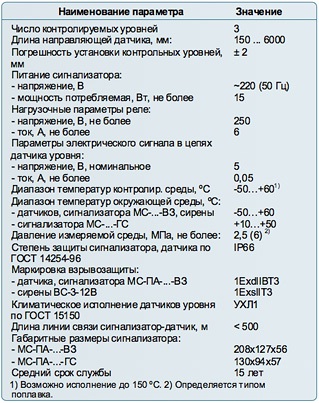

Технические параметры (табл. 1)

Варианты исполнения

Варианты датчика уровня: ПМП-117-ВА - имеет три верхних уровня - “90%”, “95%”, “Авария”. ПМП-117-НВА - имеет один нижний (”MIN”) и два верхних уровня (”95%”, “Авария”). Исполнения датчиков уровня предусматривают:

1) Значения контрольных уровней по заказу с шагом 1 мм;
2) Наличие второго кабельного ввода (см. рис. 3);
3) Тип крепления - фланцевый, резьбовой - см. раздел “Типы крепления преобразователей”;
4) Тип кабельного ввода, наличие устройства крепления защитной оболочки кабеля - см. раздел “Типы кабельных вводов”;
5) Исполнение из фторопласта.

Варианты сигнализатора МС-ПА

1) МС-ПА-6В-1Р-ГС-ВЗ - предназначен для совместной работы с датчиками ПМП-117-ВА.
2) МС-ПА-6Н-6В-1Р-ГС-ВЗ - предназначен для соместной работы с датчиками ПМП-117-НВА.

Сигнализаторы 1) и 2) идентичны по конструкции, отличаются наименованием. Возможны варианты сигнализаторов обычного (не-взрывозащищенного) исполнения: МС-ПА-6В-1Р-ГС и МС-ПА-6Н-6В-1Р-ГС. Данные сигнализаторы выполнены в корпусе из ударопрочного полистирола.
