Датчики уровня ПМП-066, -092, -095 с сигнализатором МС-П-В(Н)-У

ПОИСК

Датчики уровня ПМП-066, -092, -095 с сигнализатором МС-П-В(Н)-У Датчики уровня ПМП-066, -092, -095 с сигнализатором МС-П-В(Н)-У


Назначение, область применения

Комплект датчиков уровня ПМП-066, -092, -095 с сигнализатором типа МС-П-В(Н)-У предназначен для контроля переполнения резервуаров и контроля герметичности двухстенных резервуаров АЗС по понижению уровня жидкости в расширительном баке, соединенным с межстенным пространством резервуара в соответствии с требованиями НПБ-111-98.

Комплект обеспечивает:

подачу световой, звуковой сигнализации;
отключение исполнительных механизмов наполнения (насоса, электромагнитного клапана);
отключение насосов ТРК.

Комплект является комбинацией приборов, рассмотренных в разделах:

1) “Датчикиуровня ПМП-066, ПМП-095 с сигнализатором МС-П-6В (Н,НВ)-И-ГС”;
2) “Датчики уровня ПМП-088, -092, -099 с сигнализатором МС-П-6У”“.

Устройство датчиков: Устройство датчиков ПМП-066, -092, -095 рассмотренно в предыдущих разделах, указанных выше.
Устройство сигнализатора: Устройство сигнализатора аналогично устройствам сигнализаторов МС-П-6В (Н,НВ)-И-ГС и МС-П-6У, рассмотренных в разделах, указаных выше. Сигнализатор имеет 6-ть каналов, часть которых используется для контроля верхнего/нижнего уровня топлива, другая часть - для контроля уровня жидкости в расширительных баках (тосола).
Принцип работы: При достижении контрольного уровня включается светозвуковая сигнализация, загорается соответствующий светодиод и отключается исполнительный механизм наполнения.
Функции сигнализатора (кнопка управления, самоконтроль исправности, дублирование) аналогичны сигнализаторам, рассмотреным в разделах, указанных выше.

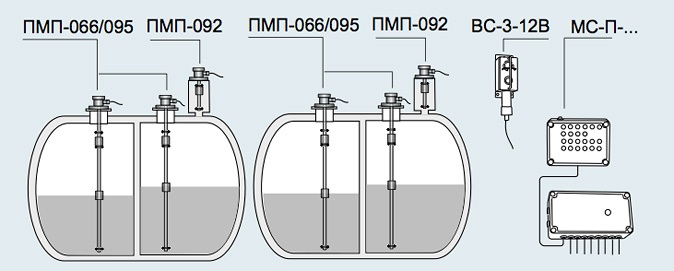

Рис. 1. Пример распределения каналов сигнализатора: четыре канала уровня топлива, два канала уровня тосола.

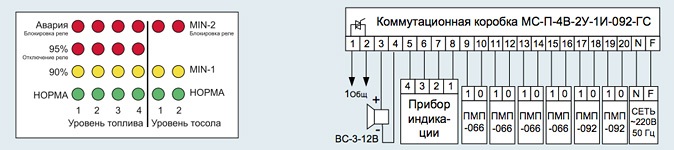

Рис. 2. Сигнализатор МС-П-4В-2У-1И-092-ГС применяется для управления одним реле (”1И”), общим для всех каналов. Прерывание реле происходит на уровне топлива “95%”, блокировка - на уровне топлива “Авария” и на уровне тосола “MIN-2”.

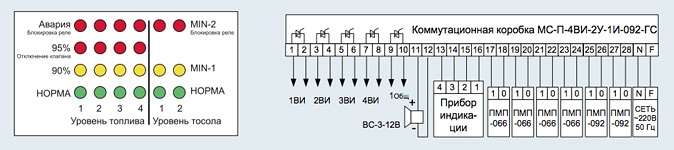

Рис. 3. Сигнализатор МС-П-4ВИ-2У-1И-092-ГС применяется для управления 4-мя электромагнитными клапанами. Их отключение произойдет на уровне “95%” (дублировано на уровне “Авария”). Общий выход прерывает цепь исполнительного механизма (реле-пускателя) при достижении любым датчиком топлива “95%”, блокирует при достижении уровней “Авария” или “МIN-2”.

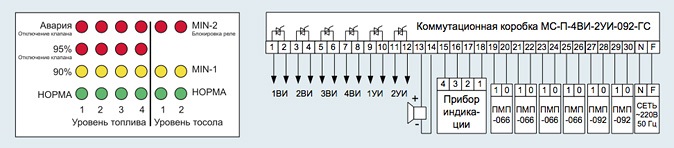

Рис. 4. Сигнализатор МС-П-4ВИ-2УИ-092-ГС, также как и показанный на рис. 3, управляет электромагнитными клапанами. Отличие заключается в том,что каналы контроля уровня тосола имеют индивидуальные выходы, как и каналы уровня топлива. Это позволяет (на примере системы, показанной на рис.1) при утечке посола в одном резервуаре, сохранить работоспособность системы наполнения другого резервуара.

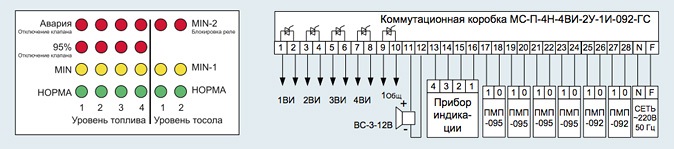

Рис. 5. Сигнализатор МС-П-4Н-4ВИ-2У-1И-092-ГС работает аналогично показанному на рис. 3, только вместо уровня “90%” контролирует достижение минимального уровня топлива (обычно 5%).

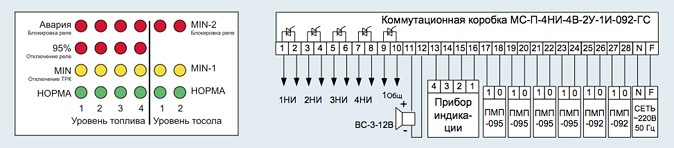

Рис. 6. Сигнализатор МС-П-4НИ-4В-2У-1И-092-ГС имеет индивидуальные выходы на отключение 4-х ТРК при достижении минимального уровня топлива. Управление общим реле происходит по аналогии с показанным на рис. 2.

Варианты исполнения

Выбор датчика уровня. Для контроля верхнего уровня в топливном резервуаре применяется датчик ПМП-066; для контроля нижнего и верхнего уровней - датчик ПМП-095. Для контроля нижнего уровня в расширительном баке, соединенным с межстенным пространством резервуара, применяется датчик ПМП-092.

Выбор сигнализатора определяется:

1) Соотношением числа каналов контроля уровня топлива и тосола. На рис. 1 показан часто встречающийся вариант распределения каналов “4+2”, применяемый для контроля двух двухкамерных резервуаров. Возможен также вариант “3+3”.
2) Необходимостью контроля верхнего или верхнего / нижнего уровня топлива. В обозначении сигнализатора (рис. 2...6) указаны типы применяемых датчиков: “В” - верхний уровень (ПМП-066), ” Н” и “В” - нижний и верхний уровень (ПМП-095), “У” - “утечка” (ПМП-092). Число каналов распределяется между датчиками уровня топлива (ПМП-066/095) и тосола (ПМП-092).
3) Требуемыми функциями управления исполнительными механизмами наполнения резервуара и ТРК, исходя из которых выбирается вариант исполнения в соответствии с рис. 2...6 (знак “И” в обозначении).
