Датчики уровня ПМП-066, -088, -092, -095, -099 с сигнализатором МС-3, коробкой ИМ

ПОИСК

Датчики уровня ПМП-066, -088, -092, -095, -099 с сигнализатором МС-3, коробкой ИМ Датчики уровня ПМП-066, -088, -092, -095, -099 с сигнализатором МС-3, коробкой ИМ

Комплект датчиков уровня ПМП-066, -088, -099, -095, -099 с сигнализатором МС-3 предназначен для:

контроля переполнения резервуаров - с датчиками уровня ПМП-066, -095; -099-В, -099-ВА;
контроля минимального уровня - с датчиками уровня ПМП-088, -092, -095, -099-Н, -099-НА;
контроля герметичности двухстенных резервуаров по понижению уровня жидкости в расширительном баке, соединенным с межстенным пространством, - с датчиками уровня ПМП-088, -092, -099-Н, -099-НА путем подачи светозвукового сигнала и отключения исполнительных механизмов налива топлива. Применяется на АЗС, АГЗС.

Устройство, принцип работы

Устройство датчиков: Датчики уровня (рис. 5) состоят из направляющей и 1-2-х поплавков . В направляющей находятся герконы и диоды. Контрольные уровни обозначаются: “Н” - нижний, “НА” - нижний аварийный, “В” - верхний, “ВА” - верхний аварийный, “А” - аварийный.

Устройство сигнализатора МС-3: Сигнализатор МС-3 (рис. 2А) - трехканальный (подключаются 1...3 датчика). Выполнен в корпусе из ударопрочного полистирола, имеет резиновые уплотнения для защиты от воды и пыли. Имеет встроенный пьезозвонок и выход для подключения сирены ВС-3-12В. Лицевая панель сигнализатора формируется с помощью набора наклеек из комплекта в соответствии с индивидуальными параметрами комплекта (рис. 2Б).

Устройство коробки ИМ: Коробка ИМ (управления исполнительным механизмом) комплектуется по заказу. Выполнена в корпусе из ударопрочного полистирола со съемной панелью, имеющей уплотнения для защиты от влаги и пыли (рис. 31). В корпусе установлена электронная плата с клеммными зажимами. В качестве коммутирующего элемента применен симистор (~220В, 1А).

Принцип работы: При движении поплавка с магнитом происходит переключение герконов. При этом, на панели прибора индикации загорается светодиод, соответствующий контрольному уровню, и включается пьезвонок. Сирена, если она применяется, включается синхронно с пьезозвонком. Сигнализация автоматически отключается через 10 с (уровни 1, 2) или 20 с (уровень 3). При достижении уровня 1 - сигнал прерывистый, а уровней 2 и 3 - непрерывный. Выход коробки “ИМ” переходит в разомкнутое состояние на время непрерывного звучаний сигнала (транзистор на схеме сигнализатора (рис. 3) открыт, через контакты “7 - 8” протекает ток). Для обеспечения работы нескольких сигнализаторов на одну сирену, коробку “ИМ” предусмотрены контакты “9-10” (рис. 5).

Выход “Коробки “ИМ” включается в разрыв цепи питания катушки реле-пускателя с самоудерживающим контактом. Ко входам сигнализатора могут подключаться также электроконтактные манометры (см. раздел каталога “Электроконтактные манометры ДМ, ЭКМ с сигнализатором МС-3-2Р”).

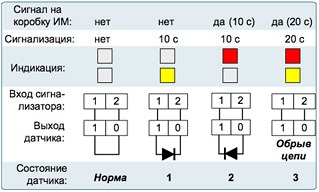

Рис. 1 Показаны четыре состояния одного канала сигнализатора (сигнализация, индикация, сигнал на коробку “ИМ”) и соответствующие им состояния датчика.

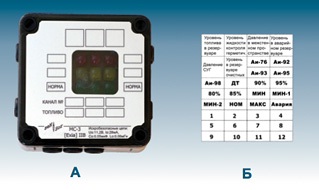

Рис. 2: А - сигнализатор МС-3, Б - набор наклеек на лицевую панель сигнализатора МС-3.

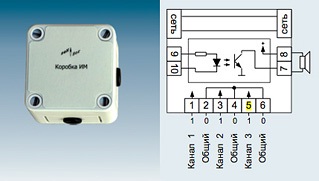

Рис. 3. Коробка ИМ и схема расположения клемм сигнализатора МС-3.

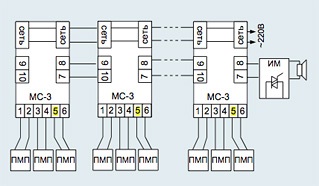

Рис. 4. Схема соединений нескольких сигнализаторов с применением коробки ИМ и сирены ВС-3-12В.

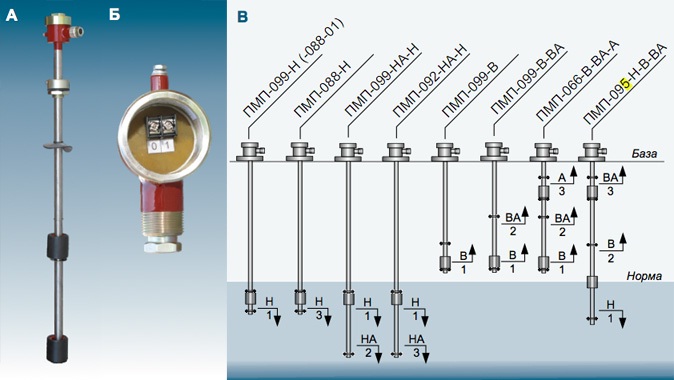

Рис. 5. Датчик уровня (А). Клеммный отсек датчика уровня (Б). Варианты исполнения датчиков уровня (В):. Контрольные уровни обозначены в виде дроби: в числителе: “Н” - нижний, “В”-верхний, “НА” - нижний аварийный, “ВА” - верхний аварийный,“А” - аварийный; в знаменателе: 1, 2, 3 - состояние датчика, регистрируемое сигнализатором - см. рис. 1.

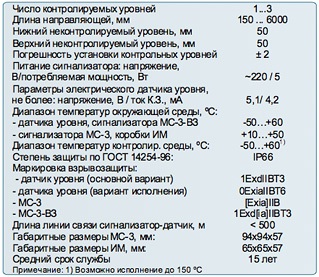

Технические параметры

Варианты исполнения

Комплектность: комплект состоит из датчиков уровня и сигнализатора МС-3. Поставляются отдельно: -коробка ИМ (при необходимости отключения исполнительных механизма налива); - сирена ВС-3-12В (для сигнализации на территории АЗС).

Варианты исполнения датчиков уровня предусматривают:

1) Размеры контрольных уровней по заказу с шагом 1 мм. В обозначении датчика уровня указываются размеры контрольных уровней или параметры резервуара, необходимые для расчета контрольных уровней: “ПМП-066-тип крепления-В350-ВА200-А130” или “ПМП-095-...-5%-90%-95%-D2800-h150”, где: D... - диаметр резервуара, h... - высота горловины.
2) Тип крепления - фланцевый, резьбовой - см. раздел “Типы крепления преобразователей”;
3) Наличие устройства крепления защитной оболочки кабеля - см. раздел “Типы кабельныхвводов”;
4) Исполнение из фторопласта;
5) Материалкорпуса (09Г2С или 12Х18Н10Т).

Варианты крепления сигнализатора: - обычное (крепление к стене); - “МС-... - рамка крепления к щиту” (комплектуется рамкой для крепления в резкой в щит); - “МС-...-DIN-рейка” (комплектуется зажимами для крепления на DIN-рейке).

Сигнализатор может иметь взрывозащищенное исполнение, в металлическом корпусе - “МС-3-ВЗ”.
