Мембранные клапаны с пневмоприводом пластиковым

ПОИСК

Мембранные клапаны с пневмоприводом пластиковым Мембранные клапаны с пневмоприводом пластиковым

Серия 385 – нормально закрытый мембранный клапан одностороннего действия с пневмоприводом из пластика.
Серия 587 – нормально открытый мембранный клапан с пневмоприводом из пластика или мембранный клапан двухстороннего действия с пневмоприводом из пластика.


Мембранные клапаны с пневмоприводом пластиковым

Технические характеристики:

Диаметр, мм (DN)

15

20

25

32

40

50

65

80

Рабочее давление, МПа (PN)

1,0

1,0

1,0

1,0

1,0

1,0

0,6

0,6

Максимальное давление для пневмопривода, МПа

0,6

0,6

0,6

0,6

0,6

0,6

0,6

0,6

Пропускная способность, м3/ч (KV)

7

14

20

36

40

80

120

160

Корпуса для фланцевого соединения
Присоединительные размеры фланцев выполнены по ГОСТ 12815-80 PN 1,0 МПа

Корпус из СЧ

+

+

+

+

+

+

-

-



Корпус из СЧ с покрытием из эбонита

-

+

+

+

+

+

-

-



Корпус из ВЧ с покрытием PFA

+

+

+

+

+

+

+

+



Корпус из ВЧ с покрытием полипропилен

+

+

+

+

+

+

+

+



Нержавеющая сталь

+

+

+

+

+

+

+

+



Нержавеющая сталь с покрытием PFA

-

+

+

-

+

+

-

-



Корпуса с муфтовым присоединением к трубопроводу (внутренняя резьба) из СЧ или нержавеющей стали.

+

+

+

+

+

+

-

-


Максимальная температура рабочей среды до 95°С, для сред с температурой до 150 °С используется серия 487.

Чертеж, основные размеры и массы:

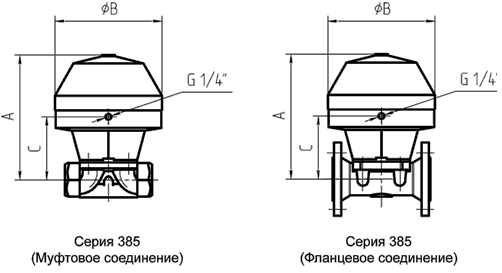

Серия 385 – нормально закрытый мембранный клапан одностороннего действия с пневмоприводом из пластика
Мембранные клапаны с пневмоприводом пластиковым

Диаметр, мм

Фланцевое соединение

Муфтовое соединение

Размеры, мм

Масса, кг

Размеры, мм

Масса, кг

DN

ØВ

A

C

ØВ

A

C

15

130

160

66

3,1

130

151

57

1,9

20

130

160

66

3,7

130

154

60

2

25

130

160

70

4,2

130

154

64

2,3

32

161

208

108

7,7

161

204

104

4,5

40

161

213

108

8,2

161

206

101

4,9

50

218

263

127

13,2

218

259

123

8,6

65

265

330

182

26

-

-

-

-

80

265

330

182

26

-

-

-

-

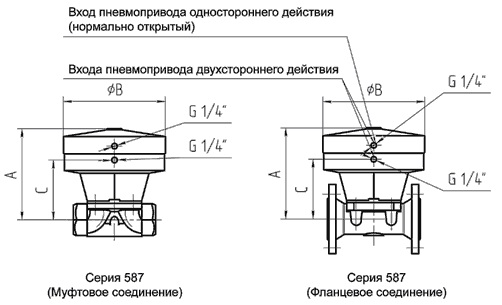

Серия 587 – нормально открытый мембранный клапан с пневмоприводом из пластика или мембранный клапан двухстороннего действия с пневмоприводом из пластика

Мембранные клапаны с пневмоприводом пластиковым

Диаметр, мм

Фланцевое соединение

Муфтовое соединение

Размеры, мм

Масса, кг

Размеры, мм

Масса, кг

DN

ØВ

A

C

ØВ

A

C

15

130

128

95

2,1

130

119

86

1,9

20

130

128

95

2,7

130

122

89

2

25

130

129

95

3,2

130

123

89

2,3

32

161

167

134

6,7

161

163

130

4,5

40

161

171

134

7,2

161

164

127

4,9

50

218

203

159

12,7

218

199

155

8,6

65

265

291

225

23,4

-

-

-

-

80

265

291

225

23,4

-

-

-

-
