Мембранные клапаны с ручным управлением

ПОИСК

Мембранные клапаны с ручным управлением Мембранные клапаны с ручным управлением

Серия 985 – мембранный клапан с ручным управлением за счет маховика из пластика.
Серия 987 – мембранный клапан с ручным управлением за счет маховика из металла.


Мембранные клапаны с ручным управлением

Технические характеристики:

Диаметр, мм (DN)

15

20

25

32

40

50

65

80

100

125

150

200

Рабочее давление, МПа (PN)

1,0

1,0

1,0

1,0

1,0

1,0

1,0

1,0

1,0

1,0

1,0

0,6

Пропускная способность, м3/ч (KV)

7

14

20

36

40

80

120

160

238

376

496

910

Корпуса для фланцевого соединения
Присоединительные размеры фланцев выполнены по ГОСТ 12815-80 PN 1,0 МПа

Корпус из СЧ

+

+

+

+

+

+

+*

+

+

+

+

+

Корпус из СЧ с покрытием из эбонита

-

+

+

+

+

+

+*

+

+

+

+

+

Корпус из ВЧ с покрытием PFA

+

+

+

+

+

+

+

+

+

-

-

-

Корпус из ВЧ с покрытием полипропилен

+

+

+

+

+

+

+

+

+

-

-

-

Корпус из ВЧ с покрытием PTFE

-

-

-

-

-

-

-

-

-

+

+

+

Нержавеющая сталь

+

+

+

+

+

+

+

+

+

+

+

+

Нержавеющая сталь с покрытием PFA

-

+

+

-

+

+

-

-

-

-

-

-

Корпуса с муфтовым присоединением к трубопроводу (внутренняя резьба) из СЧ или нержавеющей стали.

+

+

+

+

+

+

-

-

-

-

-

-


* - Только с металлическим маховиком (серия 987)

Максимальная температура рабочей среды для серии 985 - 95°С, для серии 987 - 150°С в зависимости от материала мембраны и материала корпуса.

Чертеж, основные размеры и массы::

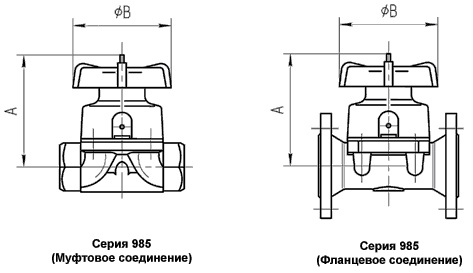

Серия 985 – мембранный клапан с ручным управлением за счет маховика из пластика
Мембранные клапаны с ручным управлением

Диаметр, мм

Фланцевое соединение

Муфтовое соединение

Размеры, мм

Масса, кг

Размеры, мм

Масса, кг

DN

ØВ

A

ØВ

A

15

90

105

1,7

90

96

0,6

20

90

105

2,9

90

99

1,1

25

90

109

3,8

90

103

1,6

32

115

128

5,4

115

124

2,6

40

115

134

6,5

115

127

3,5

50

140

169

8,5

140

165

5,6

65

250

284

15

-

-

-

80

250

300

16,5

-

-

-

100

250

332

23,8

-

-

-

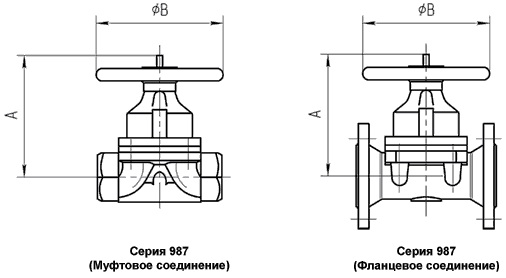

Серия 987 – мембранный клапан с ручным управлением за счет маховика из металла
Мембранные клапаны с ручным управлением

Диаметр, мм

Фланцевое соединение

Муфтовое соединение

Размеры, мм

Масса, кг

Размеры, мм

Масса, кг

DN

ØВ

A

ØВ

A

15

100

111

3

100

102

1,5

20

100

111

3,6

100

105

1,6

25

100

115

4,5

100

109

1,8

32

140

157

7

140

153

3

40

140

163

8

140

156

4

50

140

176

11,3

140

172

6

65

225

258

19

-

-

-

80

225

258

20,3

-

-

-

100

225

292

33

-

-

-

125

310

354

76

-

-

-

150

368

423

80

-

-

-

200

471

576

160

-

-

-
