Мембранные клапаны с пневмоприводом алюминиевым Мембранные клапаны с пневмоприводом алюминиевым

Пневмопривод в серии 487 может быть трёх исполнений:

Мембранные клапаны с пневмоприводом алюминиевым

Нормально закрытый
Нормально открытый
Двухстороннего действия


Технические характеристики:

Диаметр, мм (DN)

65

80

100

125

150

200

Рабочее давление, МПа (PN)

1,0

1,0

1,0

1,0

0,6

0,6

Максимальное давление для пневмопривода, МПа

0,7

0,7

0,7

0,7

0,7

0,7

Пропускная способность, м3/ч (KV)

120

160

238

376

496

910

Корпуса для фланцевого соединения
Присоединительные размеры фланцев выполнены по ГОСТ 12815-80 PN 1,0 МПа

Корпус из ВЧ с покрытием PFA

+

+

+

-

-

-

Корпус из ВЧ с покрытием полипропилен

+

+

+

-

-

-

Корпус из ВЧ с покрытием PTFE

-

-

-

+

+

+

Нержавеющая сталь

+

+

+

+

+

+


Максимальная температура рабочей среды до 150°С в зависимости от материала мембраны и материала корпуса.

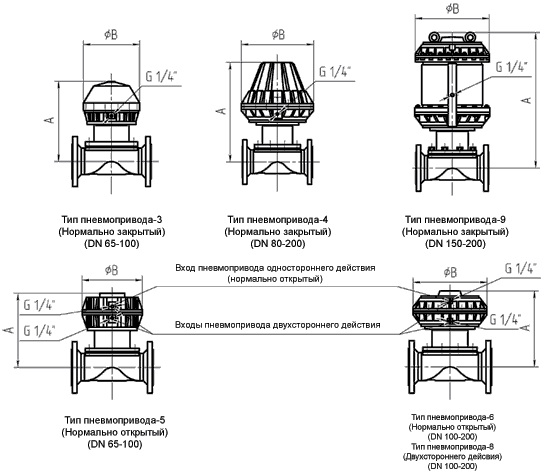

Чертеж, основные размеры и массы:
Мембранные клапаны с пневмоприводом алюминиевым

Диаметр, мм

Тип пневмопривода-3

Тип пневмопривода-4

Тип пневмопривода-5

Тип пневмопривода-6,8

Тип пневмопривода-9

Размеры, мм

Размеры, мм

Размеры, мм

Размеры, мм

Размеры, мм

DN

ØВ

A

ØВ

A

ØВ

A

ØВ

A

ØВ

A

65

265

395

-

-

259

335

-

-

-

-

80

265

390

360

494

259

335

-

-

-

-

100

265

410

360

506

259

335

360

385

-

-

125

-

-

360

533

259

341

360

420

-

-

150

-

-

360

552

-

-

360

431

360

780

200

-

-

360

607

-

-

360

486

360

835
