Клапан сильфонный регулирующий Уплотнение мет/мет по ТУ 3742-017-49149890-2003

ПОИСК

Клапан сильфонный регулирующий Уплотнение мет/мет по ТУ 3742-017-49149890-2003 Клапан сильфонный регулирующий Уплотнение мет/мет по ТУ 3742-017-49149890-2003

Клапан регулирующий сильфонный с ручным управлением

Предназначены для установки в качестве регулирующих устройств в линиях технического контроля в газовой, нефтяной, нефтехимической, химической и других отраслях промышленности.

Клапан сильфонный регулирующий Уплотнение мет/мет по ТУ 3742-017-49149890-2003

Сведения об изделии

Технические условия

ТУ3742-017-49149890-2003

Сертификат соответствия

POCC RU.АВ93.В00001

с 13.05.2010 по 12.05.2013

Разрешение на применение

РРС 00-37347

с 21.01.2010 по 21.01.2015


Технические характеристики

Номинальный диаметр, DN мм

10; 15; 25; 32; 40; 50; 65; 100; 150

Давление номинальное, PN МПа

2,5; 40

Герметичность затвора

по классу «А» или «В» ГОСТ 9544-93

Усилие на шпинделе открытия/закрытия
затвора, Мкр Нм, не более

DN, мм

10; 15

25; 32

40; 50

65

100

150

Мкр, Н.м

15

12,5

36

89

243

255

Нормальное положение затвора

Любое


Условия эксплуатации

Рабочая среда

жидкая и газообразная, к которой
материал деталей коррозионностоек

Температура рабочей среды, Т раб, °С

от -40 до +200

Климатическое исполнение по ГОСТ15150-69

УХЛ4

Направление подачи рабочей среды

Под золотник

Установочное положение

Любое

Присоединение к трубопроводу

Фланцевое исп.9 по ГОСТ 12815-80*


Материалы основных деталей

Корпус

исп. У1

исп. УХЛ1

Сталь 20

Сталь 12Х18Н10Т

Стойка

Сталь 20

09Г2С

Золотник

12Х18Н10Т с наплавкой

Седло

Наплавка

Сильфон

12Х18Н10Т


Показатели надежности

Назначенный срок службы, лет

20

Назначенный ресурс, циклов

3000

Средняя наработка на отказ, не менее циклов

1500

Вероятность безотказной работы

0,9999

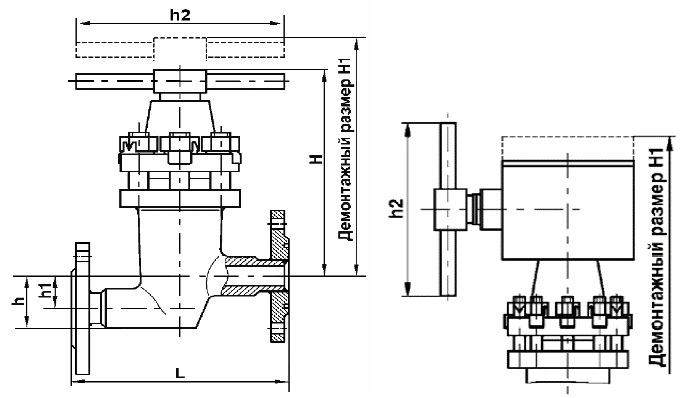

Клапан сильфонный регулирующий Уплотнение мет/мет по ТУ 3742-017-49149890-2003

Обозначение

DN

мм

Материал

корпуса

Рис.

H

мм

Н1

мм

L

мм

h

мм

h1

мм

h2

мм

Масса

кг

КПЛВ.493145.003

10

Ст. 20

1

155

235

130

45

24

120

6,6

КПЛВ.493145.004

15

Ст. 20

6,8

12Х18Н10Т

КПЛВ.493145.005

25

Ст. 20

175

255

160

72

35

11,56

12Х18Н10Т

КПЛВ.493145.006

32

Ст. 20

175

80

45

13

12Х18Н10Т

КПЛВ.493145.007

50

Ст. 20

230

340

230

120

70

203

24,3

12Х18Н10Т

КПЛВ.493155.003

65

Ст. 20

310

340

165

110

250

53,4

12Х18Н10Т

КПЛВ.493155.004

100

Ст. 20

350

830

430

191

710

132

12Х18Н10Т

КПЛВ.493155.005

150

Ст. 20

2

520

600

550

315

210

180

255

12Х18Н10Т


По требованию выполняется:
-Комплектование ответными фланцами, крепежом, прокладки

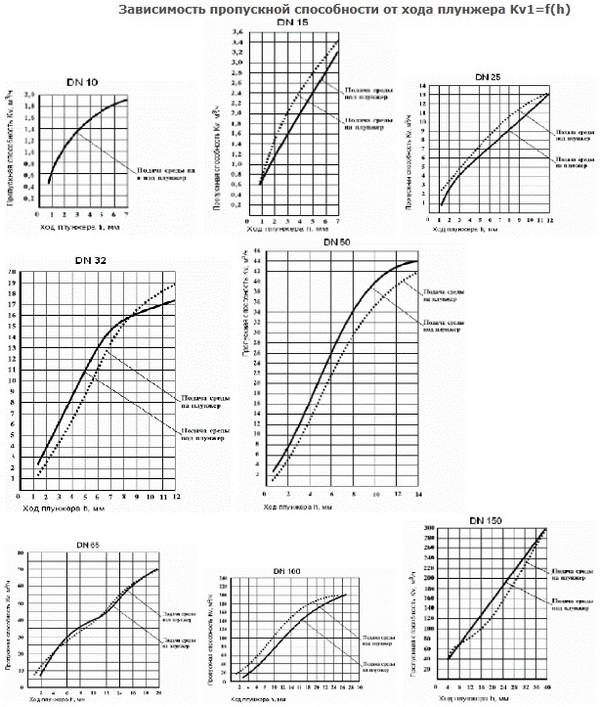

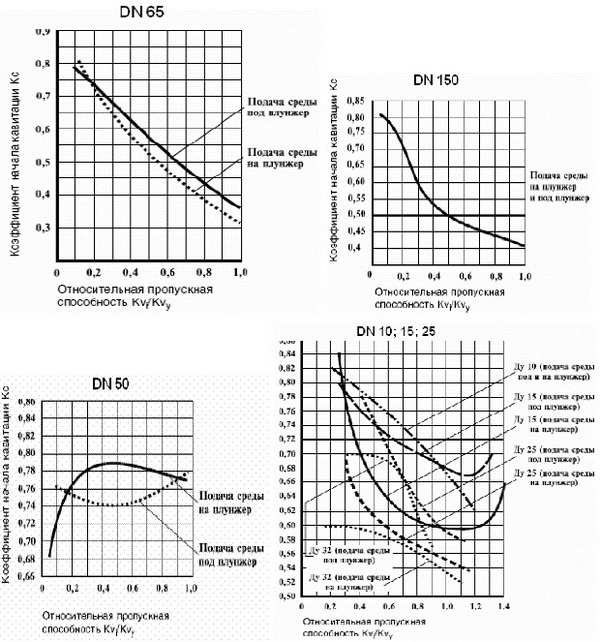

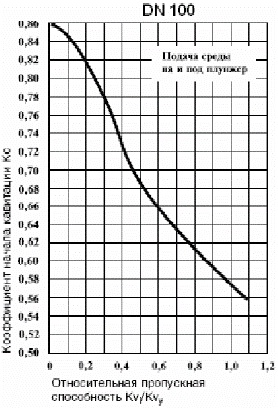

Зависимость коэффициента начала кавитации от относительной пропускной способности
Кс=f(Kv1/Kvy)

Клапан сильфонный регулирующий Уплотнение мет/мет по ТУ 3742-017-49149890-2003

Клапан сильфонный регулирующий Уплотнение мет/мет по ТУ 3742-017-49149890-2003

Клапан сильфонный регулирующий Уплотнение мет/мет по ТУ 3742-017-49149890-2003
