Технические условия | ТУ 3742-022-49149890-2004 | |
Сертификат соответствия | РОСС RU.АЯ27.В20135 | с 02.07.2008 по 01.07.2011 |
Разрешение на применение | РРС 00-3112 | с 09.09.2008 по 09.09.2013 |
Номинальный диаметр, DN мм | 15; 20; 25; 32; 40; 50; 80; 100; 150 | |||
Давление номинальное, PN МПа | 1,6 | |||
Герметичность затвора | по классу «А» или «В» ГОСТ 9544-93 | |||
Время срабатывания, не более, сек | 15; 20; 25; 32; 40 | 50 | 80; 100 | 150 |
4 | 5 | 6 | 8 | |
Давление управляющего воздуха, МПа | 0,63 | |||
Нормальное положение затвора | См. таблицу |
Рабочая среда | жидкая и газообразная; |
Температура рабочей среды, °С | от – 50 до +200 |
Климатическое исполнение | У2 |
Температура окружающей среды, °С | от – 40 до + 55 |
Направление подачи рабочей среды | На золотник |
Установочное положение | Любое, рекомендуемое: п/приводом вверх |
Присоединение к трубопроводу | Фланцевое 9 ГОСТ 12815-80*; Под приварку |
Корпус | Сталь 12Х18Н10Т | |
Сильфон | Сталь 12Х18Н10Т | |
Шток | Сталь 14Х17Н2 | |
Золотник | Сталь 12Х18Н10Т | |
Уплотнение золотника | Наплавка | Фторопласт 4 |
Седло | Наплавка | Материал корпуса |
Уплотнение корпуса, сальник | Фторопласт 4 модифицированный |
Полный средний срок службы, не менее, лет | 10 |
Средний полный ресурс, циклов | 10000 |
Средняя наработка на отказ, не менее циклов | 3000 |

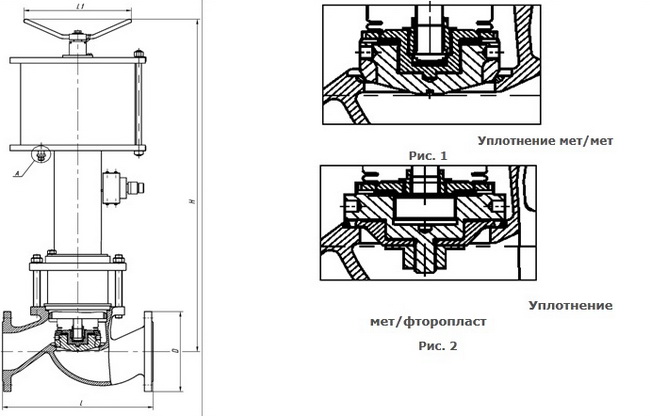

Обозначение | Исполнение | DN | Тип | Доп.устройства | Исп-е | L | L1 | H | Масса | ||
м/мрис. 1 | м/ф-т | Сигнал-р конечных положений | Пневморас-пределитель | ||||||||
КПЛВ.492146.002 | -00 | -01 | 15 | НЗ | Есть | - | 9Ф | 130 | 250 | 505 | 24,0 |
-04 | -05 | НЗ | Есть | 9Ф | 130 | 250 | 505 | 25,5 | |||
-08 | -09 | НО | - | 9Ф | 130 | 250 | 418 | 18,5 | |||
-12 | -13 | НО | Есть | 9Ф | 130 | 250 | 440 | 20,0 | |||
КПЛВ.492146.003 | -00 | -01 | 20 | НЗ | Есть | - | 9Ф | 150 | 250 | 505 | 24,5 |
-04 | -05 | НЗ | Есть | 9Ф | 150 | 250 | 505 | 26,0 | |||
-08 | -09 | НО | - | 9Ф | 150 | 250 | 418 | 20,0 | |||
-12 | -13 | НО | Есть | 9Ф | 150 | 250 | 440 | 21,0 | |||
КПЛВ.492146.004 | -00 | -01 | 25 | НЗ | Есть | - | 9Ф | 160 | 250 | 505 | 25,0 |
-04 | -05 | НЗ | Есть | 9Ф | 160 | 250 | 505 | 26,5 | |||
-08 | -09 | НО | - | 9Ф | 160 | 250 | 418 | 21,0 | |||
-12 | -13 | НО | Есть | 9Ф | 160 | 250 | 440 | 22,0 | |||
КПЛВ.492146.005 | -00 | -01 | 32 | НЗ | Есть | - | 9Ф | 180 | 250 | 598 | 45,0 |
-04 | -05 | НЗ | Есть | 9Ф | 180 | 250 | 595 | 47,0 | |||
-08 | -09 | НО | - | 9Ф | 180 | 250 | 532 | 36,5 | |||
-12 | -13 | НО | Есть | 9Ф | 180 | 250 | 532 | 37,5 | |||
КПЛВ.492146.006 | -00 | -01 | 40 | НЗ | Есть | - | 9Ф | 200 | 250 | 598 | 46,0 |
-04 | -05 | НЗ | Есть | 9Ф | 200 | 250 | 595 | 48,0 | |||
-08 | -09 | НО | - | 9Ф | 200 | 250 | 532 | 37,5 | |||
-12 | -13 | НО | Есть | 9Ф | 200 | 250 | 532 | 39,5 |

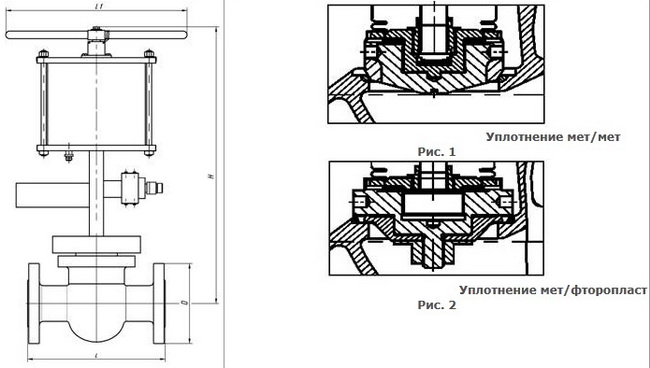

Обозначение | Исполнение | DN | Тип | Доп.устройства | Исп-е | L | L1 | H | Масса | ||
м/мрис. 1 | м/ф-т рис. 2 | Сигнал-р конечных положений | Пневморас-пределитель | ||||||||
КПЛВ.492146.007 | -00 | -01 | 50 | НЗ | Есть | - | 9Ф | 230 | 250 | 685 | 57,5 |
-04 | -05 | НЗ | Есть | 9Ф | 230 | 250 | 790 | 58,8 | |||
-08 | -09 | НО | - | 9Ф | 230 | 250 | 665 | 40,0 | |||
-12 | -13 | НО | Есть | 9Ф | 230 | 250 | 665 | 42,5 | |||
КПЛВ.492156.001 | -00 | -01 | 80 | НЗ | Есть | - | 9Ф | 310 | 290 | 925 | 87,0 |
-04 | -05 | НЗ | Есть | 9Ф | 310 | 290 | 925 | 88,6 | |||
-08 | -09 | НО | - | 9Ф | 310 | 290 | 860 | 78,4 | |||
-12 | -13 | НО | Есть | 9Ф | 310 | 290 | 860 | 79,8 | |||
КПЛВ.492156.002 | -00 | -01 | 100 | НЗ | Есть | - | 9Ф | 350 | 290 | 930 | 96,5 |
-04 | -05 | НЗ | Есть | 9Ф | 350 | 290 | 930 | 98,1 | |||
-08 | -09 | НО | - | 9Ф | 350 | 290 | 865 | 87,9 | |||
-12 | -13 | НО | Есть | 9Ф | 350 | 290 | 865 | 89,3 | |||
КПЛВ.492156.003 | -00 | -01 | 150 | НЗ | Есть | - | 9Ф | 480 | 500 | 1115 | 169,0 |
-04 | -05 | НЗ | Есть | 9Ф | 480 | 500 | 1115 | 171,0 | |||
-08 | -09 | НО | - | 9Ф | 480 | 500 | 1015 | 156,8 | |||
-12 | -13 | НО | Есть | 9Ф | 480 | 500 | 1015 | 158,2 |

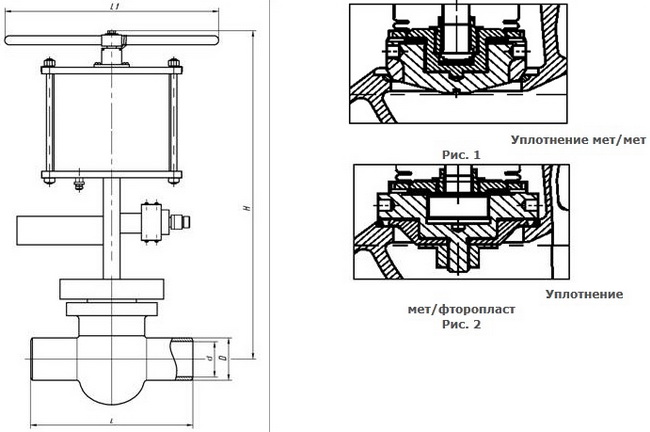

Обозначение | Исполнение | DN | Тип | Доп.устройства | D | d | L | L1 | H | Масса | ||
м/мрис. 1 | м/ф-т рис. 2 | Сигнал-р конечных положен. | Пневморас-пределитель | |||||||||
КПЛВ.492146.002 | -02 | -03 | 15 | НЗ | Есть | - | 18 | 12 | 130 | 250 | 505 | 22,5 |
-06 | -07 | 15 | НЗ | Есть | 18 | 12 | 130 | 250 | 505 | 24,0 | ||
-10 | -11 | 15 | НО | - | 18 | 12 | 130 | 250 | 418 | 17,5 | ||
-14 | -15 | 15 | НО | Есть | 18 | 12 | 130 | 250 | 440 | 19,0 | ||
КПЛВ.492146.003 | -02 | -03 | 20 | НЗ | Есть | - | 26 | 18 | 150 | 250 | 505 | 23,5 |
-06 | -07 | 20 | НЗ | Есть | 26 | 18 | 150 | 250 | 505 | 25,5 | ||
-10 | -11 | 20 | НО | - | 26 | 18 | 150 | 250 | 418 | 18,5 | ||
-14 | -15 | 20 | НО | Есть | 26 | 18 | 150 | 250 | 440 | 20,0 | ||
КПЛВ.492146.004 | -02 | -03 | 25 | НЗ | Есть | - | 31 | 25 | 160 | 250 | 505 | 23,5 |
-06 | -07 | 25 | НЗ | Есть | 31 | 25 | 160 | 250 | 505 | 26,0 | ||
-10 | -11 | 25 | НО | - | 31 | 25 | 160 | 250 | 418 | 19,5 | ||
-14 | -15 | 25 | НО | Есть | 31 | 25 | 160 | 250 | 440 | 21,0 | ||
КПЛВ.492146.005 | -02 | -03 | 32 | НЗ | Есть | - | 40 | 32 | 180 | 250 | 598 | 42,0 |
-06 | -07 | 32 | НЗ | Есть | 40 | 32 | 180 | 250 | 595 | 44,0 | ||
-10 | -11 | 32 | НО | - | 40 | 32 | 180 | 250 | 532 | 33,5 | ||
-14 | -15 | 32 | НО | Есть | 40 | 32 | 180 | 250 | 532 | 34,5 | ||
КПЛВ.492146.006 | -02 | -03 | 40 | НЗ | Есть | - | 50 | 40 | 200 | 250 | 598 | 44,0 |
-06 | -07 | 40 | НЗ | Есть | 50 | 40 | 200 | 250 | 595 | 46,0 | ||
-10 | -11 | 40 | НО | - | 50 | 40 | 200 | 250 | 532 | 35,5 | ||
-14 | -15 | 40 | НО | Есть | 50 | 40 | 200 | 250 | 532 | 37,5 |

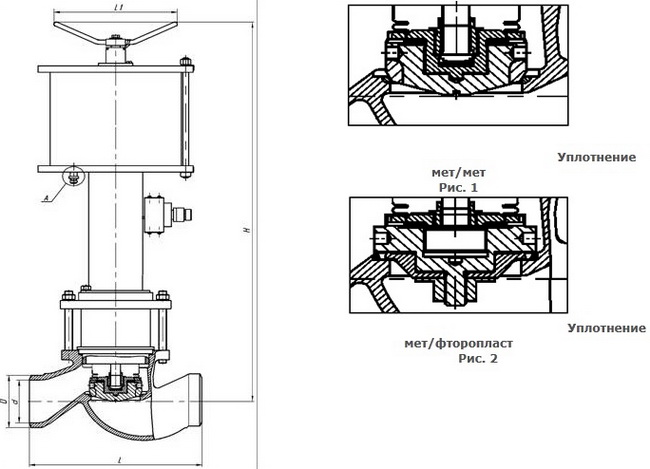

Обозначение | Исполнение | DN | Тип | Доп.устройства | D | d | L | L1 | H | Масса | ||
м/м рис. 1 | м/ф-т рис. 2 | Сигнал-р конечных положен. | Пневморас-пределитель | |||||||||
КПЛВ.492146.007 | -02 | -03 | 50 | НЗ | Есть | - | 64 | 48 | 230 | 250 | 685 | 54,4 |
-06 | -07 | 50 | НЗ | Есть | 64 | 48 | 230 | 250 | 790 | 55,6 | ||
-10 | -11 | 50 | НО | - | 64 | 48 | 230 | 250 | 665 | 36,9 | ||
-14 | -15 | 50 | НО | Есть | 64 | 48 | 230 | 250 | 665 | 39,4 | ||
КПЛВ.492156.001 | -02 | -03 | 80 | НЗ | Есть | - | 98 | 80 | 310 | 290 | 925 | 81,0 |
-06 | -07 | 80 | НЗ | Есть | 98 | 80 | 310 | 290 | 925 | 82,6 | ||
-10 | -11 | 80 | НО | - | 98 | 80 | 310 | 290 | 860 | 72,4 | ||
-14 | -15 | 80 | НО | Есть | 98 | 80 | 310 | 290 | 860 | 73,8 | ||
КПЛВ.492156.002 | -02 | -03 | 100 | НЗ | Есть | - | 120 | 100 | 350 | 290 | 930 | 93,0 |
-06 | -07 | 100 | НЗ | Есть | 120 | 100 | 350 | 290 | 930 | 94,6 | ||
-10 | -11 | 100 | НО | - | 120 | 100 | 350 | 290 | 865 | 84,4 | ||
-14 | -15 | 100 | НО | Есть | 120 | 100 | 350 | 290 | 865 | 85,8 | ||
КПЛВ.492156.003 | -02 | -03 | 150 | НЗ | Есть | - | 172 | 150 | 480 | 500 | 1115 | 146,7 |
-06 | -07 | 150 | НЗ | Есть | 172 | 150 | 480 | 500 | 1115 | 148,7 | ||
-10 | -11 | 150 | НО | - | 172 | 150 | 480 | 500 | 1015 | 134,5 | ||
-14 | -15 | 150 | НО | Есть | 172 | 150 | 480 | 500 | 1015 | 160,2 |
