Кран шаровой по ТУ 3742-007-31688214-95 До 6,3

ПОИСК

Кран шаровой по ТУ 3742-007-31688214-95 До 6,3 Кран шаровой по ТУ 3742-007-31688214-95 До 6,3

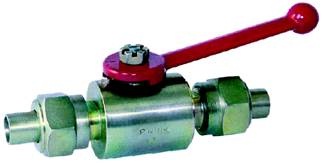

Кран шаровой запорный проходной

Краны предназначены для установки в качестве запорных устройств в системах КИП, а также на технологических линиях химических, нефтеперерабатывающих, целлюлозно-бумажных и других производств с жидкими, газообразными, в том числе агрессивными средами.

Кран шаровой по ТУ 3742-007-31688214-95

Сведения об изделии

Технические условия

ТУ 3742-007-31688214-95

Сертификат соответствия

РОСС  RU.АЯ27.В21211

с 03.12.2008 по 19.10.2011

Разрешение на применение

РРС 00-31126

с 09.09.2008 по 09.09.2013


Технические характеристики

Номинальный диаметр, DN, мм

10; 15/10; 25

Давление номинальное, PN, МПа

0,6;  1,0;  1,6;  2,5;  4,0;  6,3;  10,0;  16,0 *

Герметичность затвора

по классу «А» или «В» ГОСТ 9544-93

Усилие на шпинделе, необходимое для открытия (закрытия) затвора, Нм, не более

DN

10

15/10

25

Мкр

17,26

17,26

96,5

Нормальное положение затвора

полностью «открыто»
или полностью «закрыто»

Тип привода

Ручной; Пневмопривод; Электропривод


Условия эксплуатации

Рабочая среда

жидкая и газообразная;
взрывопожароопасная; токсичная; агрессивная,
к которой материал деталей коррозионностоек

Температура рабочей среды, Т, °С

от – 60 до + 100/ 150/ 190*

от – 60 до + 100/ 150/ 190*

Климатическое исполнение (для ручного упр-я)

У1

УХЛ1

Температура окружающей среды , °С (руч. упр.)

от – 40 до + 45

от – 60 до + 45

Направление подачи рабочей среды

Любое

Установочное положение

Любое; С приводом – предпочтительно прив. вверх

Присоединение к трубопроводу
(ответный элемент трубопровода)

Шаровой ниппель (мет. по мет.)
Торцевой штуцер (с прокладкой)


Материалы основных деталей

Корпус, патрубок, ниппели, нак. гайки

исп. У1

исп. УХЛ1

Сталь 20

Сталь 09Г2С

Сталь 12Х18Н10Т

Сталь 10Х17Н13М2Т

Пробка

Сталь 12Х18Н10Т

Сталь 10Х17Н13М2Т

Шпиндель

Сталь 20Х13*

Сталь 14Х17Н2

Сталь 07Х16Н4Б

Уплотнение корпуса

Фторопласт 4



PN 6,3 МПа, Т 150 / 190°С

PN 16,0 МПа, Т 100°С

Седло

Фторопласт 4 / Ф4К20

Полиамид

Уплотнение седла

--

Резиновое кольцо


Показатели надежности


Назначенный срок службы, лет

10

Назначенный ресурс, циклов

4000

Средняя наработка на отказ, не менее циклов

800


Кран шаровой по ТУ 3742-007-31688214-95

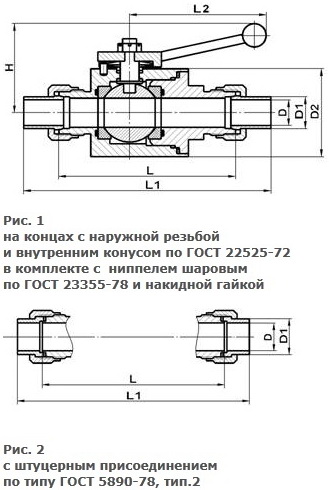

Основные габаритные и присоединительные размеры (мм), масса (кг), PN (МПа), Т (°С)

Обозначение

Исполнение

DN

РN

Т

Рис.

D

D1

D2

Н

L

L1

L2

Масса

ВНИЛ.491811.002-20; -21; -22; -23

10

До 6,3

150**

1

10

14

48

63

100

166

120

1,26

ВНИЛ.491811.002-16; -17; -18; -19

2

110

1,33

ВНИЛ.491811.002-04; -05; -06; -07

До 16,0

100

1

10

14

100

1,26

ВНИЛ.491811.002-00; -01; -02; -03

2

110

1,31

ВНИЛ.491811.002-00; -32; -33

140

1,33

ВНИЛ.491811.003-20; -21; -22; -23

15/10*

До 6,3

150**

1

14

18

100

166

1,26

ВНИЛ.491811.002-16; -17; -18; -19

2

15

19

110

1,33

ВНИЛ.491811.003-04; -05; -06; -07

До 16,0

100

1

14

18

100

166

1,26

ВНИЛ.491811.002-00; -01; -02; -03

2

15

19

110

1,35

ВНИЛ.491811.002-00; -32;  -33

140

1,42

ВНИЛ.491811.001-20; -21; -22; -23

25

До 6,3

150**

1

25

32

75

102

140

220

200

3,45

ВНИЛ.491811.001-04; -05; -06; -07

До 16,0

100

187

ВНИЛ.491811.002-00; -32;  -33

2

150

200

4,40
