Задвижки А00, A01

ПОИСК

Задвижки А00, A01 Задвижки А00, A01

Задвижки А00, A01ИСПОЛЬЗОВАНИЕ:

Запорный орган (А00) или быстродействующий орган (А01) предназначен для использования в радиоактивной воде, водяном паре, газе и других рабочих средах, в основном в первичных, вторичных и вспомогательных контурах атомных электростанций и химических производств. Данные устройства размещаются в герметичной зоне или за ее пределами. Устройства сейсмически устойчивы.

УПРАВЛЕНИЕ:


Управление осуществляется маховиком, электроприводом ,расположенным в герметичной зоне или вне ее пределов, цилиндрической или конической передачей, а в случае дистанционного управления-прямой. Задвижки имеют отверстия для демонтажа сальника посредством давления, а также указатель положения. В случае управления маховиком задвижки могут быть оборудованы замковым устройством.

ИСПЫТАНИЕ:

Задвижки проверяются на прочность и герметичность демиводой при минимальном давлении 1,6 Рр; испытание на работоспособность и герметичность проводится под давлением Рр (для газа- герметичность затвора проверяется воздухом под давлением 0,6 МПа). Испытание на вакуумную герметичность проводится с помощью гелия с вакуумом 10,6 Па. Не допускается показание больше чем 1.10-4 Па.л.с-1. Сварной шов корпус-фланец контролируется просвечиванием и ультразвуком. У задвижек с диаметром 400 и выше, испытания гелием проводятся только по желанию заказчика.

МОНТАЖ:


Задвижки монтируются в произвольном положении без учета направления потока рабочей среды. Монтаж задвижек с электроприводом проводится в соответствии с рекомендациями их производителей. При дистанционном управлении небольшой угол отклонения удлинительных шланг составляет 25°. Присоединение электропроводов и передач к арматуре - согласно ISO 5210 и DIN 3210 или ОСТ 26-07-763. Задвижки больших диаметров рекомендуется монтировать в горизонтальные трубопроводы, с вертикальным положением шпинделя и управленим сверху.

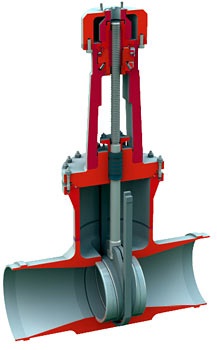

ТЕХНИЧЕСКОЕ ОПИСАНИЕ:


Корпус выполненный из свободной поковки или шпампованный; бугель литой; соединяются между собой крышкой. В задвижках с Ду от 65 до 300 для давления до 9,2 МПа устанавливается уплотнительное кольцо;остальные задвижки не комплектуются уплотнительным кольцом. Седла в корпус запрессованы и обварены герметизирующим швом. Уплотненные поверхности седел и клина наплавлены твердым безкобальтовым сплавом. Сальник шпинделя и уплотнительное кольцо соединительной крышки изготовлены из безасбестового материала.

Типовое обозначение

Название арматуры

DN

Pp(МПа)

Управление

Присоединение

А00

Задвижка

65-350

÷20

маховик,электропривод , коническая передача дистанц.управл.прямое

под приварку

А00

400-600

PN63÷100

электропривод

А00

400

12

электропривод+цилиндрическая передача

А00

400-800

11

электропривод+цилиндрическая передача

А01

Задвижка быстродействующая

125-350

÷18

электропривод

под приварку

А01

450

PN100
