Клапаны герметические для АЭС ИА 01021-200, ИА 01021-400, ИА 01021-600, ИА 01021-1000 ТУ У 00218271.008-99; ИА 01022-400 ТУ У 00218271.009-99

ПОИСК

Клапаны герметические для АЭС ИА 01021-200, ИА 01021-400, ИА 01021-600, ИА 01021-1000 ТУ У 00218271.008-99; ИА 01022-400 ТУ У 00218271.009-99 Клапаны герметические для АЭС ИА 01021-200, ИА 01021-400, ИА 01021-600, ИА 01021-1000 ТУ У 00218271.008-99; ИА 01022-400 ТУ У 00218271.009-99

ОПИСАНИЕ:

Конструкция клапанов - штампосварная. Управление клапанов дистанционное и осуществляется электроприводом, имеющим ручной дублер. Переключение с ручного дублера на электрическое управление производится автоматически. Клапаны относятся ко 2 классу безопасности по ОПБ, группе В по "Правилам АЭУ".
По назначению и характеру выполняемых функций, согласно ОПБ, клапаны могут быть использованы как элементы систем нормальной эксплуатации - Н, и локализующие - Л. Основные технические данные и характеристики приведены в таблице.

Клапаны герметические для АЭС ИА 01021-200, ИА 01021-400, ИА 01021-600, ИА 01021-1000 ТУ У 00218271.008-99; ИА 01022-400 ТУ У 00218271.009-99


НАЗНАЧЕНИЕ:

Устанавливаются в качестве запорных устройств на воздуховодах систем вентиляции, проходящих через оболочку реакторного отделения АЭС в системах локализации аварий.

Клапаны герметические для АЭС ИА 01021-200, ИА 01021-400, ИА 01021-600, ИА 01021-1000 ТУ У 00218271.008-99; ИА 01022-400 ТУ У 00218271.009-99


МОНТАЖ:

Присоединение клапанов к оборудованию и трубопроводам производится с помощью воротниковых фланцев под приварку. Установочное положение клапанов на вертикальном трубопроводе – любое, на горизонтальном так, чтобы ось клапана находилась в верхней полусфере относительно горизонтальной плоскости. Установочное положение электропривода - любое, кроме положения, при котором электродвигатель находится под приводом.

Обозначение исполнения

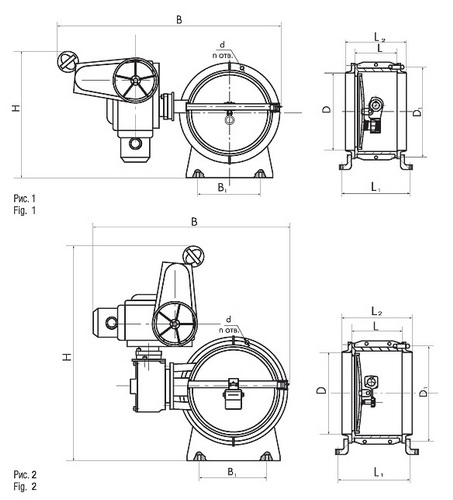

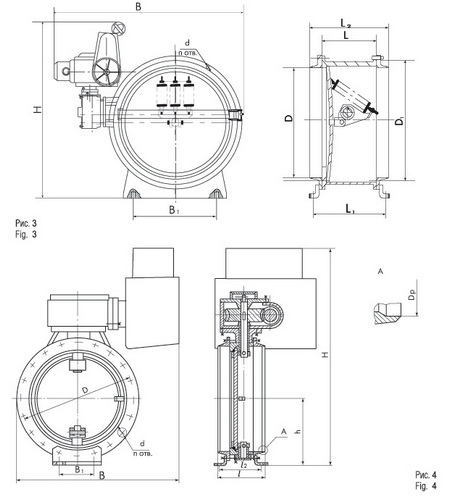

Рис. №

Ном. внутр. диаметр, DN (мм)

Номинальное давление, PN (МПа)

Темп. рабочей среды, оС не более

Рабочая среда

Исполнение

Материал

Корпуса

ИА 01021-200

1

200

0,005

60

Радиоактивный воздух без механических примесей объемной активностью до 7,4х104 Бк/л, атмосферный воздух

Сталь 20

-01

Сталь 08Х18Н10Т

ИА 01021-400

2

400

Сталь 20

-01

Сталь 08Х18Н10Т

ИА 01021-600

600

Сталь 20

-01

Сталь 08Х18Н10Т

ИА 01021-1000

3

1000

Сталь 20

-01

Сталь 08Х18Н10Т

ИА 01022-400

4

400

0,006

Сталь 20
