Задвижки клиновые ИА 11165-800 ТУ У 00218271.007-99

ПОИСК

Задвижки клиновые ИА 11165-800 ТУ У 00218271.007-99 Задвижки клиновые ИА 11165-800 ТУ У 00218271.007-99

ОПИСАНИЕ:


Задвижки относятся ко 2 или 3 классу безопасности по ОПБ, группе В или С по "Правилам АЭУ".
По назначению и характеру выполняемых функций, согласно ОПБ, задвижки могут быть использованы как элементы систем нормальной эксплуатации - Н, Защитных - З, обеспечивающих - О, и локализующих - Л.

Задвижки выполнены с сальниковым уплотнением шпинделя, обеспечивающим организованный отвод протечек из межсальникового пространства в случае установки задвижек в системы с радиоактивной рабочей средой.

Конструкция задвижек обеспечивает работу на избыточное давление и на вакуум.

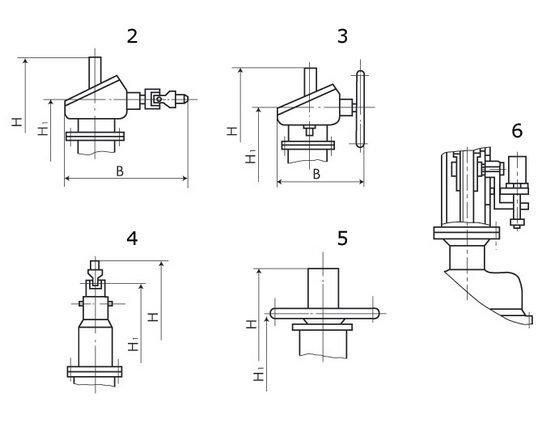

Конструкция задвижек предусматривает местный указатель крайних положений запорного органа. Для задвижек с ручным управлением (маховиком, муфтой шарнирной, коническим редуктором) предусмотрены модификации с дистанционным контролем крайних положений на щитах управления.

Задвижки клиновые ИА 11165-800 ТУ У 00218271.007-99


НАЗНАЧЕНИЕ:


Задвижки клиновые с выдвижным шпинделем предназначены для установки на атомных станциях (АЭС) в качестве запорных устройств в технологических линиях.

Задвижки клиновые ИА 11165-800 ТУ У 00218271.007-99


МОНТАЖ:

Присоединение задвижек к оборудованию и трубопроводам производится сваркой. Установочное положение задвижек на вертикальном трубопроводе – любое, на горизонтальном – любое в верхней полусфере относительно горизонтальной плоскости. Установочное положение задвижек с электроприводом - любое, кроме положения, когда электродвигатель находится под электроприводом.

Обозначение

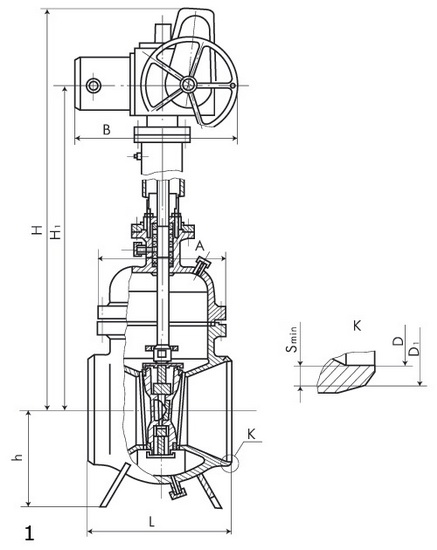

Рис.

Ном. внутр. диаметр, DN (мм)

Ном. давление РN (МПа)

Температура рабочей среды, °С не более

Рабочая среда

Материал корпуса

Способ управления




ИА 11165-800

7

800

2,5

250

Циркуляционная вода, пар, питательная вода, техническая вода, дистиллят

Сталь20

Электропривод



-01

6,3

2-ПГ-17
