Задвижки клиновые ИА 11165-500, ИА 11165-600 ТУ У 00218271.007-99

ПОИСК

Задвижки клиновые ИА 11165-500, ИА 11165-600 ТУ У 00218271.007-99 Задвижки клиновые ИА 11165-500, ИА 11165-600 ТУ У 00218271.007-99

ОПИСАНИЕ:

Задвижки относятся ко 2 или 3 классу безопасности по ОПБ, группе В или С по "Правилам АЭУ".
По назначению и характеру выполняемых функций, согласно ОПБ, задвижки могут быть использованы как элементы систем нормальной эксплуатации - Н, Защитных - З, обеспечивающих - О, и локализующих - Л.

Задвижки выполнены с сальниковым уплотнением шпинделя, обеспечивающим организованный отвод протечек из межсальникового пространства в случае установки задвижек в системы с радиоактивной рабочей средой.

Конструкция задвижек обеспечивает работу на избыточное давление и на вакуум.
Конструкция задвижек предусматривает местный указатель крайних положений запорного органа. Для задвижек с ручным управлением (маховиком, муфтой шарнирной, коническим редуктором) предусмотрены модификации с дистанционным контролем крайних положений на щитах управления.

Задвижки клиновые ИА 11165-500, ИА 11165-600 ТУ У 00218271.007-99


НАЗНАЧЕНИЕ:

Задвижки клиновые с выдвижным шпинделем предназначены для установки на атомных станциях (АЭС) в качестве запорных устройств в технологических линиях.

Задвижки клиновые ИА 11165-500, ИА 11165-600 ТУ У 00218271.007-99


МОНТАЖ:

Присоединение задвижек к оборудованию и трубопроводам производится сваркой. Установочное положение задвижек на вертикальном трубопроводе – любое, на горизонтальном – любое в верхней полусфере относительно горизонтальной плоскости. Установочное положение задвижек с электроприводом - любое, кроме положения, когда электродвигатель находится под электроприводом.

Обозначение исполнения

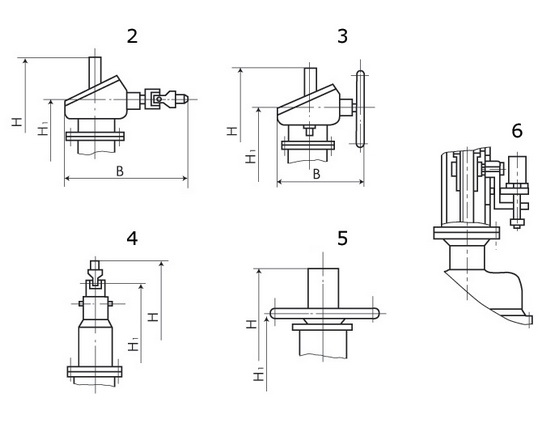

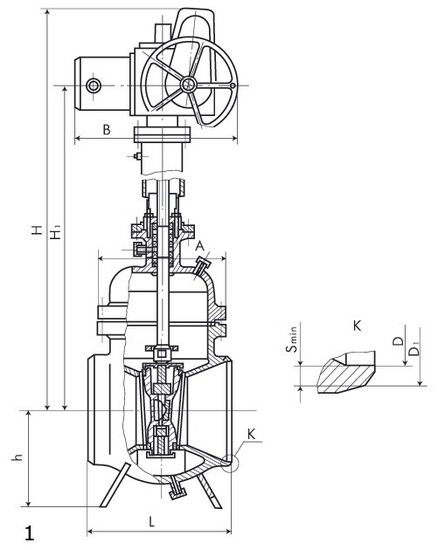

Рис.

Ном. внутр. диам., DN (мм)

Номин. давлен., PN (МПа)

Темп. рабочей среды, оС не более

Рабочая среда

Материал корпуса

Способ управления




ИА 11165-500

1

500

2,5

250

Циркуляционная вода, пар, питательная вода, техническая вода, дистиллят

Сталь 20

Электропривод ПГ 06



-01

Электропривод ОГ 06



-02

3

Редуктор конический с маховиком



-03

6, 3

Ред. конич. с маховиком и сигнал.



-04

1

Циркуляционная вода, пар, питательная вода, техническая вода, теплоноситель 1 контура, дистиллят

08Х18Н10Т

Электропривод ПГ 06



-05

Электропривод ОГ 06



-06

3

Редуктор конический с маховиком



-07

6, 3

Ред. конич. с маховиком и сигнал.





Обозначение

Рис.

Ном. внутр. диаметр, DN (мм)

Ном. давление РN (МПа)

Температура рабочей среды, °С не более

Рабочая среда

Материал корпуса

Способ управления




ИА 11165-600

1

800

2,5

250

Циркуляционная вода, пар, питательная вода, техническая вода, дистиллят

Сталь20

Электропривод
ПГ-06



-01

Электропривод
ОГ-06



-02

2

Редуктор конический с муфтой шарнирной



-03

3

Редуктор конический с маховиком



-04

6,2

Редуктор конический с муфтой шарнирной и сигнализатором



-05

6,3

Редуктор конический с маховиком и сигнализатором



-06

1

Циркуляционная вода, пар, питательная вода, техническая вода, теплоноситель I контура, дистиллят

08Х18Н10Т

Электропривод
ПГ-06



-07

Электропривод
ОГ-06



-08

2

Редуктор конический с муфтой шарнирной



-09

3

Редуктор конический с маховиком



-10

6,2

Циркуляционная вода, пар, питательная вода, техническая вода, теплоноситель I контура, дистиллят

08Х18Н10Т

Редуктор конический с муфтой шарнирной и сигнализато-ром



-11

6,3

Редуктор конический с маховиком и сигнализатором



-12

1

Циркуляционная вода, пар, питательная вода, техническая вода, дистиллят

Сталь20

Электропривод
ПГ-06



-13

1

Электропривод
ОГ-06



-14

2

Редуктор конический с муфтой шарнирной



-15

3

Редуктор конический с маховиком



-16

6,2

Редуктор конический с муфтой шарнирной и сигнализатором



-17

6,3

Редуктор конический с маховиком и сигнализатором



-18

1

Циркуляционная вода, пар, питательная вода, техническая вода, теплоноситель I контура, дистиллят

08Х18Н10Т

Электропривод
ПГ-06



-19

Электропривод
ОГ-06



-20

2

Циркуляционная вода, пар, питательная вода, техническая вода, теплоноситель I контура, дистиллят

08Х18Н10Т

Редуктор конический с муфтой шарнирной



-21

3

Редуктор конический с маховиком



-22

6,2

Редуктор конический с муфтой шарнирной и сигнализатором



-23

6,3

Редуктор конический с маховиком и сигнализатором
