Добрый день.

Помогите с руководством по эксплуатации 751-10-р РЭ на клапана 1033-20-р ,815-40-рв

Спасибо!

_________________
Взять всё, да и поделить…

_________________

_________________
Взять всё, да и поделить…

Здравствуйте!
Скажите, в чём различие клапанов 815-40-РВ и 815-40-РМ

_________________

Спасибо! Всё ясно!

Добрый день.

Для формирования корректной заявки требуется пояснение по
наименованию электроприводов колонковых
для регулирующей арматуры.
Электропривод 822-КЭР-0 имеет в обозначении букву Р(регулирующий) а привод 824-КЭ-0-03 не имеет её в обозначении. Прошу пояснить как правильно обозначить в заказе электропривод для регулирующей арматуры 824-КЭ-0-03 или 824-КЭР-0-03.

_________________
Взять всё, да и поделить…

_________________

_________________
Взять всё, да и поделить…

_________________

Здравствуйте!!! подскажите пожалуйста при заказе арматуры, в комплектность поставки РЭ обязательно или это должно быть обусловлено договором на поставку. Если обязательно, то каким пунктом ГОСТа (либо еще каким НД) это прописано. Спасибо.

_________________

_________________

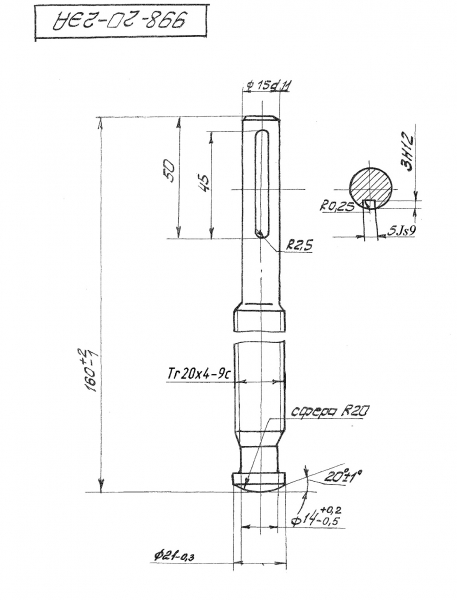

Здравствуйте! Помогите пожалуйста с эскизом шпинделя на клапан 998-20-Э. Материал и регламентируется ли твердость
Заранее спасибо.

_________________

Добрый день! Во время КР обратных клапанов типа 1208-250-О столкнулись с проблемой, на 2-х клапанах из 5-ти плавающая крышка имеет высоту 160 мм, на остальных трёх значительно больше. Вопрос, это зависит от исполнения или же установлены не "родные" плавающие крышки? Соответственно, где крышки меньшей высотой, устанавливается значительно меньше сальниковых колец...
Заранее большое Спасибо!

_________________

Добрый день. Меня зовут Юрий, работаю старшим мастером на Сургутской ГРЭС-2, участок по ремонту трубопроводной арматуры. Занимаемся в том числе и ремонтом арматуры вашего производства, в этом году уже 2 раза приходили запчасти(седла, штока, муфты, шпиндель и д.р). В мои обязанности помимо организации ремонтных работ входит ещё и тех учеба в меж ремонтный период и в свободное время я занимаюсь печатью макетов трубопроводной арматуры. Сейчас у меня уже есть макеты арматуры низких и средних параметров, хотелось бы напечатать и что то из вашей продукции например ГПК серии 1029 или клапан запорно-дроссельнызапорно-дроссельный 950 серии, или задвижку 883, 884 любого Dn. Если у вас имеется возможность поделиться 3d моделями данных изделий, я был бы вам очень благодарен

_________________

Ogneborez@mail.ru личная
Tarakanov_y@unipro.energy корпоративная, но на ей ограничения по размеру файлов. Лучше на личную. Спасибо.

_________________

Здравствуйте. Подскажите пожалуйста может у кого то есть аргументированные нормы расхода ГСМ при техническом обслуживании энергетической арматуры производства ЧЗЭМ (клапаны запорные серии 588(9); 988(9) 1054; 1055; 1052; задвижки Ду-100-250 (серии 350(1); 590; 880(1); 882; 1120; а так же клапаны регулирующие Ду100-250 серии 1084(6); 814; 870; 448), а также их электроприводов. За любую информацию буду очень благодарен. Заранее спасибо.

скачайте с сайта Чехова РЭ, там все нормы написаны

Cпасибо за информацию!

Добрый день интересует обозначение детали(в каталоге) для червячного колеса к электроприводу 854-Э-0. Установлен на задвижке 880-350-Э

_________________

Здравствуйте! Помогите пожалуйста с эскизом шпинделя 350-225-10 и в каких допусках твердость. Спасибо.

_________________

Здравствуйте!!! Может у кого есть СТП 41-72 буду очень признателен если поделитесь. Спасибо.

Здравствуйте! Могли бы вы сбросить чертеж на втулку шпинделя (СТП 52-75-303) для задвижки 882-250-Э, интересуют диаметры посадок под подшипники. Спасибо!

_________________

_________________

_________________

Добрый день.

Нужна информация для проектной организации.

В опросном листе на клапан 1052-65-э с приводом 792-э-0а-01 двигатель аирс80
Просят указать следующие значения:
Номинальный ток
Пусковой ток
Ток уставки
Систему питания
Режим работы


Спасибо!

_________________
Взять всё, да и поделить…

_________________

_________________
Взять всё, да и поделить…

_________________

Спасибо!

_________________
Взять всё, да и поделить…

Еще вопрос.

Для вентиля трехходового 1093-10-0 в тех. характеристиках указаны параметры:
Номинальное давление PN, кгс/см2: 137;
Рабочая температура, °С : 560;
Рабочая среда: пар.

Допускается ли применение для питательной воды энергоблоков ТЭЦ с параметрами:
Рабочее давление, кгс/см2: 230;
Рабочая температура, °С : 250;
Рабочая среда: вода.

_________________
Взять всё, да и поделить…

_________________

Добрый день. В руководстве по эксплуатации на задвижки вы используете термин "приводная головка". У нас возникли разногласия с ремонтным персоналом по поводу того, какие узлы и детали арматуры относятся к этому термину. Мы считаем, что приводная головка - это непосредственно сам редуктор привода (конический или цилиндрический, электро- или ручной). Ремонтный персонал считает, что данный термин описывает то, что вы именуете узлом перемещения шпинделя (или, по другим источникам - узел ходовой гайки). Данный термин не является официально признанным и, соответственно, позволяет толковать его как заблагорассудится. Хотелось бы узнать от производителя (а именно по вашей арматуре и идет спор), что вы понимаете под этим термином и, собственно, границы его применения, т.е. какие узлы и детали входят в состав приводной головки.

Рем. персонал прав на 100%. Это два понятия: ремонт приводной головки и ремонт электропривода (либо ручного)

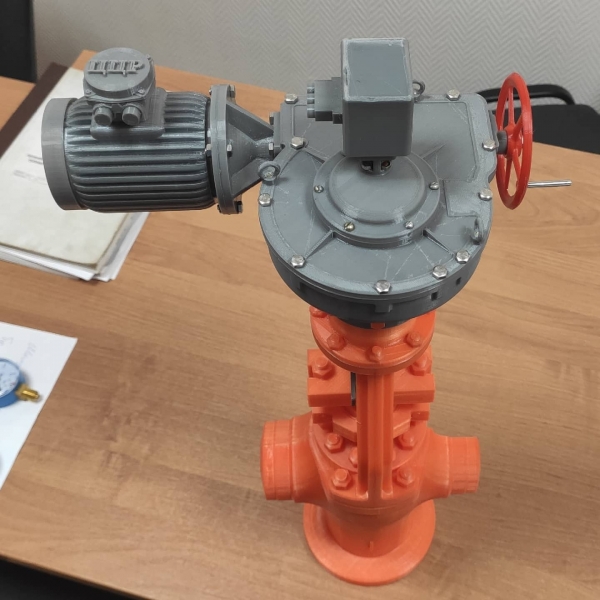

Макет клапана запорно дроссельного 950-150/250-Э. Огромное спасибо за 3d модель

Еще

Здравствуйте. Помогите найти чертёж крышки к арматуре 1013-200... Чертёж№ 881 150 22 01... Или эскиз...нужна высота бурта на который сальник опирается...

_________________

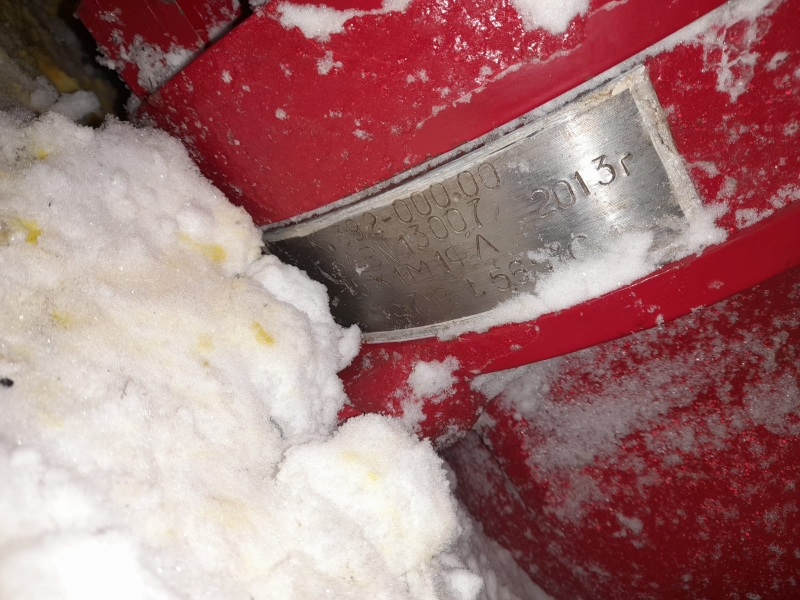

Добрый день! Серия ваша. Клапан непонятный.
Не знаете, кто это производит?

Здравствуйте! Помогите, пожалуйста, с эскизом на крышку 883-100-6А-04 для задвижки 883-100-Э-02 Р 9.8 t545C. Необходимы основные размеры (диаметр и глубина сальниковой камеры шпинделя, размеры и глубина уплотняющей поверхности под корпусной сальник, высота бурта но который опирается сальник. Спасибо..
