Наименование детали | 15с65п 15с22п | 15с65нж 15с22нж | 15нж65нж 15нж22нж | 15нж65п1 15нж22п1 | 15лс65нж 15лс22нж |
Корпус, крышка | 25Л | 25Л | 12Х18Н9ТЛ | 12Х18Н9ТЛ | 20ГЛ |
Шпиндель | 20Х13 | 20Х13 | 12Х18Н9Т | 12Х18Н9Т | 20Х13 |
Золотник | 20Х13 (фторопласт-4) | 20Х13 | 12Х18Н9Т | 12Х18Н9Т (фторопласт-4) | 20Х13
|
Уплотнение по штоку | сальниковое |
Диаметр номинальный, DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | |
Максимальный крутящийся момент на маховике, Н м (кг м) клапана PN16 | 18 (1,8) | 30 (3,0) | 35 (3,5) | 40 (4,0) | 40 (4,0) | 40 (4,0) | 40 (4,0) | 52 (5,2) | 145 (14,5) | 220 (22,0) | |
Максимальный крутящийся момент на маховике, Н м (кг м) клапана PN40 | 18 (1,8) | 30 (3,0) | 35 (3,5) | 40 (4,0) | 40 (4,0) | 40 (4,0) | 40 (4,0) | 52 (5,2) | 180 (18.0) | 275 (27,5) | |
Класс герметичности затвора | А по ГОСТ 9544-2005 | ||||||||||
Давление номинальное РN, МПа (кгс/см2) | 1,6 (16), 4,0 (40) | ||||||||||
Температура рабочей среды, ºС | 15с65п,15нж65п1, 15с22п, 15нж22п1 | до + 200 | |||||||||
15с65нж,15нж65нж, 15с22нж, 15нж22нж | до + 425 | ||||||||||
15лс65нж, 15лс22нж | до + 350 | ||||||||||
Температура окружающей среды, ºС | 15лс65нж, 15лс22нж | от – 60 до + 40 | |||||||||
15с65п, 15нж65п1, 15с65нж,15нж65нж, 15с22п, 15нж22п1, 15с22нж, 15нж22нж | от – 40 до + 40 | ||||||||||
Характеристика рабочей среды | 15с65нж,15с65п, 15лс65нж, 15с22нж,15с22п, 15лс22нж | Хлор сухой, газообразный и жидкий с влажностью до 0,04% масс.доли вещества. Жидкие и газообразные среды, по отношению к которым применяемые материалы коррозионностойки | |||||||||
15нж65нж, 15нж65п1 15нж22нж, 15нж22п1 | Воздух, вода, щелочь, перекись водорода, рассол (водный раствор CaCl2), азот. Хлор сухой, газообразный и жидкий с влажностью до 0,04% масс.доли, хлористый водород-29%, винилхлорид-64% и другие среды, по отношению к которым применяемые материалы коррозионностойки. | ||||||||||
Присоединительные размеры и размеры уплотнительных поверхностей корпуса | исп. 1, 2, 3, 4, 5, 8, 9 ряд 2 по ГОСТ 12815-80 | ||||||||||
Масса без фланцев (кг) клапана PN16 | 4,2 | 5,2 | 5,8 | 8,5 | 14,0 | 18,0 | 26,0 | 36,0 | 49,0 | 91,0 | |
Масса без фланцев (кг) клапана PN40 | 4,2 | 5,2 | 6,0 | 9,0 | 14,0 | 18,0 | 26,0 | 36,0 | 55,0 | 103,0 |

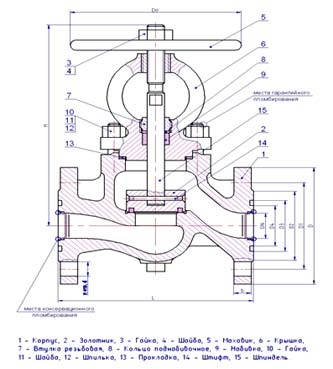

Таблица-фигура
| PN, МПа
| DN | Размеры, мм | ||||||||||
D | D1 | D2 | D3 | D4 | D0 | d | L | b | n |
Н | |||
15с65нж, 15лс65нж, 15с65п, 15нж65нж, 15нж65п1 | 1,6 | 15 | 95 | 65 | 47 | 40 | 28 | 160 | 14 | 130 | 12 | 4 | 135 |
20 | 105 | 75 | 58 | 51 | 35 | 160 | 14 | 150 | 12 | 4 | 135 | ||
25 | 115 | 85 | 68 | 58 | 42 | 160 | 14 | 160 | 12 | 4 | 145 | ||
32 | 135 | 100 | 78 | 66 | 50 | 160 | 18 | 180 | 14 | 4 | 145 | ||
40 | 145 | 110 | 88 | 76 | 60 | 160 | 18 | 200 | 14 | 4 | 145 | ||
50 | 160 | 125 | 102 | 88 | 72 | 160 | 18 | 230 | 14 | 4 | 260 | ||
65 | 180 | 145 | 122 | 110 | 94 | 180 | 18 | 290 | 15 | 4 | 320 | ||
80 | 195 | 160 | 133 | 121 | 105 | 240 | 18 | 310 | 17 | 4 | 340 | ||
100 | 215 | 180 | 158 | 150 | 128 | 400 | 18 | 350 | 17 | 8 | 490 | ||
150 | 280 | 240 | 212 | 204 | 182 | 400 | 22 | 480 | 21 | 8 | 505 | ||
15с22нж, 15лс22нж, 15с22п, 15нж22нж, 15нж22п1 | 4,0 | 15 | 95 | 65 | 47 | 40 | 28 | 160 | 14 | 130 | 14 | 4 | 135 |
20 | 105 | 75 | 58 | 51 | 35 | 160 | 14 | 150 | 14 | 4 | 135 | ||
25 | 115 | 85 | 68 | 58 | 42 | 160 | 14 | 160 | 14 | 4 | 145 | ||
32 | 135 | 100 | 78 | 66 | 50 | 160 | 18 | 180 | 16 | 4 | 145 | ||
40 | 145 | 110 | 88 | 76 | 60 | 160 | 18 | 200 | 16 | 4 | 145 | ||
50 | 160 | 125 | 102 | 88 | 72 | 160 | 18 | 230 | 17 | 4 | 260 | ||
65 | 180 | 145 | 122 | 110 | 94 | 180 | 18 | 290 | 15 | 4 | 320 | ||
80 | 195 | 160 | 133 | 121 | 105 | 240 | 18 | 310 | 19 | 8 | 340 | ||
100 | 230 | 190 | 158 | 150 | 128 | 400 | 22 | 350 | 21 | 8 | 490 | ||
150 | 300 | 250 | 212 | 204 | 182 | 400 | 26 | 480 | 27 | 8 | 505 |
