Клапан запорный сильфонный фланцевый 15с66п, 15с66нж, 15нж66нж, 15нж66п DN 15, 20, 25, 32, 40, 50, 65, 80, 100, 150 РN 1,6 МПа (16 кгс/см2); PN 4,0 МПа (40 кгс/см2) Клапан запорный сильфонный фланцевый


КЛАПАН ЗАПОРНЫЙ СИЛЬФОННЫЙ ФЛАНЦЕВЫЙ 15с66п, 15с66нж, 15нж66нж, 15нж66п DN 15, 20, 25, 32, 40, 50, 65, 80, 100, 150 РN 1,6 МПа (16 кгс/см2); PN 4,0 МПа (40 кгс/см2)15с66п, 15с66нж, 15нж66нж, 15нж66п
DN 15, 20, 25, 32, 40, 50, 65, 80, 100, 150
РN 1,6 МПа (16 кгс/см2); PN 4,0 МПа (40 кгс/см2)


Клапан соответствует требованиям ТУ3742-015-00218118-2000 и ГОСТ 5761-2005

Предназначен для установки на трубопроводах в качестве запорного устройства.

Конструктивные особенности:

- Герметичность клапанов относительно внешней среды обеспечивается сильфоном с дублирующим сальником.
- Клапан может оснащаться конечными выключателями и сигнализаторами крайних положений запорного органа


МАТЕРИАЛЫ ОСНОВНЫХ ДЕТАЛЕЙ

Наименование детали

15с66п

15с66нж

15нж66нж

15нж66п

Корпус, крышка

25Л

25Л

12Х18Н9ТЛ

12Х18Н9ТЛ

Шпиндель

08Х18Н10Т

08Х18Н10Т

08Х18Н10Т

08Х18Н10Т

Золотник

20Х13 (фторопласт-4)

20Х13

12Х18Н9Т

12Х18Н9Т

(фторопласт-4)

Уплотнение по штоку

сильфонное


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диаметр номинальный, DN, мм

15

20

25

32

40

50

65

80

100

150

Максимальный крутящийся момент на маховике, Н м (кг м) клапан PN 16

18 (1,8)

30 (3,0)

35 (3,5)

40 (4,0)

40 (4,0)

40 (4,0)

40 (4,0)

52 (5,2)

145 (14,5)

220

(22,0)

Максимальный крутящийся момент на маховике, Н м (кг м) клапан PN 40

18 (1,8)

30 (3,0)

35 (3,5)

40 (4,0)

40 (4,0)

40 (4,0)

40 (4,0)

52 (5,2)

180 (18,0)

275

(27,5)

Класс герметичности затвора

А по ГОСТ 9544-2005

Давление номинальное РN, МПа (кгс/см2)

1,6 (16); 4,0 (40)

Температура рабочей среды, ºС

15с66п,15нж66п

до + 200

15с66нж

до + 425

15нж66нж

до + 350

Характеристика рабочей среды

15с66п,15с66нж

Хлор сухой, газообразный и жидкий с влажностью до 0,04% масс.доли вещества. Жидкие или газообразные среды, по отношению к которым применяемые материалы коррозионностойки.

15нж66нж, 15нж66п

Отравляющие вещества люизит-до 82% с твердыми включениями мышьяка, шлака, смол до 4% массовой доли, зарин, зоман, Vx, растворы и абгазы, содержащие эти ОВ. Хлор сухой, газообразный и жидкий с влажностью до 0,04% масс.доли вещества. Жидкие или газообразные среды, по отношению к которым применяемые материалы коррозионностойки

Присоединительные размеры и размеры уплотнительных поверхностей корпуса

исп. 1, 2, 3, 4, 5, 8, 9 ряд 2 по ГОСТ 12815-80

Масса без фланцев (кг) клапана PN 16

4,8

6,4

7,1

9,9

18,4

22,6

31,0

43,2

67,2

112,0

Масса без фланцев (кг) клапана PN 40

4,8

6,4

7,3

10,4

18,4

22,6

31,0

43,2

73,2

124,0


КЛАПАН ЗАПОРНЫЙ СИЛЬФОННЫЙ ФЛАНЦЕВЫЙ 15с66п, 15с66нж, 15нж66нж, 15нж66п DN 15, 20, 25, 32, 40, 50, 65, 80, 100, 150 РN 1,6 МПа (16 кгс/см2); PN 4,0 МПа (40 кгс/см2)

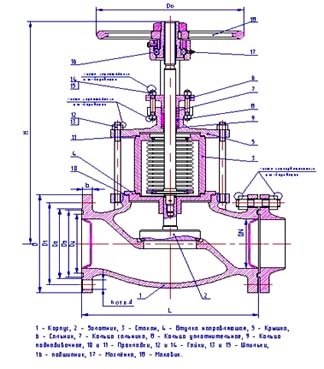

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕРАЗМЕРЫ

Таблица-фигура



PN, МПа



DN

Размеры, мм

D

D1

D2

D3

D4

D0

d

L

b

n

Н

15с66п, 15с66нж, 15нж66п, 15нж66нж



1,6

15

95

65

47

40

28

160

14

130

12

4

160

20

105

75

58

51

35

160

14

150

12

4

160

25

115

85

68

58

42

160

14

160

12

4

330

32

135

100

78

66

50

160

18

180

14

4

330

40

145

110

88

76

60

160

18

200

14

4

330

50

160

125

102

88

72

160

18

230

14

4

360

65

180

145

122

110

94

180

18

290

15

4

420

80

195

160

133

121

105

240

18

310

17

4

440

100

215

180

158

150

128

400

18

350

17

8

670

150

280

240

212

204

182

400

22

480

21

8

675

4,0

15

95

65

47

40

28

160

14

130

14

4

160

20

105

75

58

51

35

160

14

150

14

4

160

25

115

85

68

58

42

160

14

160

14

4

330

32

135

100

78

66

50

160

18

180

16

4

330

40

145

110

88

76

60

160

18

200

16

4

330

50

160

125

102

88

72

160

18

230

17

4

360

65

180

145

122

110

94

180

18

290

15

4

420

80

195

160

133

121

105

240

18

310

19

8

440

100

230

190

158

150

128

400

22

350

21

8

670

150

300

250

212

204

182

400

26

480

27

8

675
