Затворы поворотные трехэксцентричные DN 50...2000 мм
Назначение
Применяются в качестве запорного устройства на трубопроводах, транспортирующих горячий пар, светлые нефтепродукты, жидкие и газообразные неагрессивные и агрессивные среды, в том числе с повышенным содержанием сероводорода и углекислого газа при температуре до +425°С.
Особенности конструкции
- По сравнению с традиционными исполнениями трехэксцентриковая оригинальная конструкция диска позволяет обеспечить меньший крутящий момент при управлении затвором и снизить износ уплотнения затвора.
- Уплотнение в затворе «металл по металлу» увеличивает срок службы изделия.
- Разборная конструкция седла и диска, а также свободный доступ для замены сальниковых соединений обеспечивают высокую степень ремонтопригодности затвора.
- Простота и надежность конструкции изделия гарантируют длительный срок эксплуатации арматуры.
- Затворы имеют меньшие массогабаритные характеристики по сравнению с другой арматурой, предназначенной для аналогичных параметров рабочей среды. Это позволяет использовать их в стесненных условиях с минимальным количеством опор для трубопровода.
Затворы поворотные трехэксцентричные
Смещение 1: вал смещается за ось седла для обеспечения полного контакта уплотнительных поверхностей корпуса и диска.
Смещение 2: центр вала смещен относительно центра трубопровода и арматуры, что обеспечивает свободное закрытие и открытие затвора.
Смещение 3: ось конуса седла смещена относительно центра вала для снижения усилия во время закрытия/открытия и достижения всестороннего равномерного уплотнения вокруг входного седла.

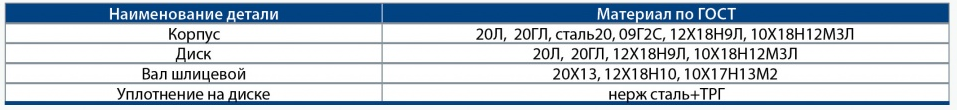

Материалы основных деталей
Технические характеристики
Обеспечение герметичности:
Класс герметичности затворов по ГОСТ Р 54808-2011 – «А».
Уплотнение в затворе осуществляется по схеме «металл-металл».
Герметичность затворов по отношению к внешней среде в соединении «корпус-фланец» (по оси) обеспечивается сальниковым узлом.
Климатическое исполнение по ГОСТ 15150: «У»; «ХЛ»; «УХЛ».
Категория размещения затворов - 1 по ГОСТ 15150.
По требованию заказчика возможно изготовление затворов в иных климатических исполнениях.
Установочное положение затворов на трубопроводе: любое, кроме приводным устройством вниз.
Направление рабочей среды: согласно маркировке на корпусе.
Присоединение к трубопроводу:
под приварку;
фланцевое;
стяжное между фланцами трубопровода.
Присоединительные фланцы арматуры могут изготавливаться по ГОСТ 12815-80, ГОСТ 12821-80 или ГОСТ Р 54432-2011, а также по иным стандартам, указанным заказчиком.
По требованию заказчика фланцевые исполнения затворов могут поставляться в комплекте с ответными деталями (фланцы, прокладки, крепежные детали).
Перепад давления на диске ∆P: равен PN.
Назначенный срок службы корпусных деталей: 30 лет.
