Затворы поворотные дисковые
DN 400…2000 мм
PN 0,25…1,6 МПа
Стандарт: ГОСТ
Назначение
Применяются в качестве запорного устройства на трубопроводах, транспортирующих жидкие и газообразные среды, нейтральные по отношению к материалу основных деталей затвора: воду, пар, воздух и другие нетоксичные среды при температуре до +100ºС (по желанию заказчика до +150ºС).
По требованию заказчика возможно изготовление затворов для трубопроводов, транспортирующих нефтепродукты.
Затворы дисковые поворотныеОсобенности конструкции
1. Износостойкая наплавка уплотнения корпуса увеличивает срок службы затвора.
2. Установка уплотнительного кольца в диск упрощает процесс замены кольца при его износе.
3. Шлицевое соединение диска с валом обеспечивает более длительный ресурс работы по сравнению со шпоночным.
4. Подшипники качения в бугельном узле снижают усилия на приводном устройстве и упрощают процесс эксплуатации затворов.
5. Затворы имеют меньшие массогабаритные характеристики по сравнению с другой арматурой, предназначенной для аналогичных параметров рабочей среды. Это позволяет использовать их в стесненных условиях с минимальным количеством опор для трубопровода.
В конструкции затворов предусмотрены пресс-масленки, которые обеспечивают подвод смазки в сборочные узлы деталей подшипника скольжения (вала и диска) и продлевают срок эксплуатации изделия. Периодичность обслуживания – 1 раз в год, смазка ВНИИНП-232 (ГОСТ 14068-79) или ЦИАТИМ-221 (ГОСТ 9433-80).

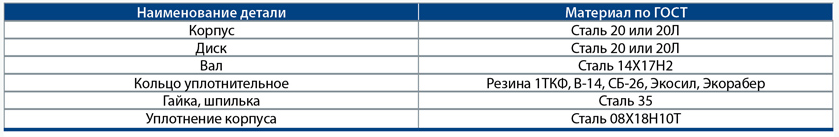

Материалы основных деталей
Требования к выбору приводного устройства
Управление затворами осуществляется с помощью редуктора или электропривода.
По желанию заказчика возможна комплектация изделий приводами любых отечественных и зарубежных фирм-изготовителей.

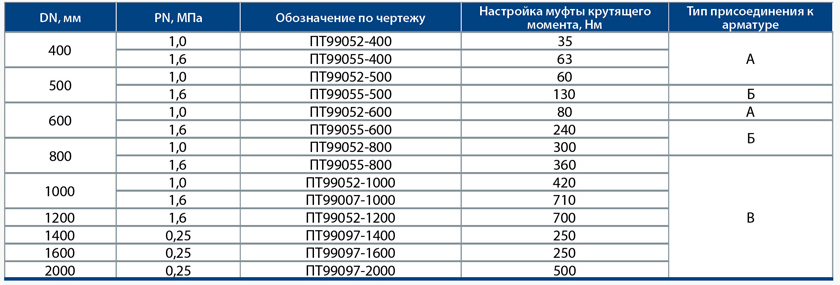

Требования к выбору электроприводов
Технические характеристики
Обеспечение герметичности
Класс герметичности затворов по ГОСТ Р 54808-2011: «А», «B».
Уплотнение в затворе осуществляется по схеме «металл-резина».
Герметичность затворов по отношению к внешней среде в соединении «корпус-фланец» (по оси) обеспечивается резиновыми кольцами.
Климатическое исполнение по ГОСТ 15150:«У»; «ХЛ».
Категория размещения затворов - 1 по ГОСТ 15150.
По требованию заказчика возможно изготовление затворов в иных климатических исполнениях.
Установочное положение затворов на трубопроводе: любое с горизонтальным расположением оси диска.
Направление рабочей среды: под диск.
Присоединение к трубопроводу:
фланцевое;
стяжное между фланцами трубопровода.
