Регуляторы давления и перепада давления прямого действия РДПД и РПДПД
Регуляторы давления РДПД-НО(НЗ) и регуляторы перепада давления РПДПД, работающие без постороннего источника энергии, предназначены для автоматического поддержания заданного давления или перепада давления жидких, газо- и парообразных сред, неагрессивных к материалам регулятора в условиях эксплуатации, установленных ГОСТ Р 52931 для группы В4. Корпусы регуляторов, по выбору, из серого чугуна (СЧ 20) – основное исполнение, стального литья (сталь 20Л или 25Л, 30Л, 35Л, 40Л, 45Л) и коррозионостойкого литья (сталь 12Х18Н10Т). Выпускаются по СНИЦ.423 117.050 ТУ. Присоединительные размеры фланцев по ГОСТ 12815-80 исполнение 1.
Варианты исполнения регуляторов давления РДПД-НО (нормально открытый) – регулирование давления «после себя», РДПД-НЗ (нормально закрытый) – регулирование давления «до себя». Принцип действия основан на уравновешивании силы упругой деформации пружины настройки усилием, создаваемым регулируемой средой на сильфоне измерительного механизма.
Регуляторы используются в промышленных установках тепловых пунктах, системах водоснабжения и других объектах в соответствии с их технической характеристикой. Перед регулятором рекомендуется ставить фильтр сетчатый соответствующего диаметра (ФФС или ФМС).
Также по спец. заказу прибор может комплектоваться ответными стальными приварными фланцами.

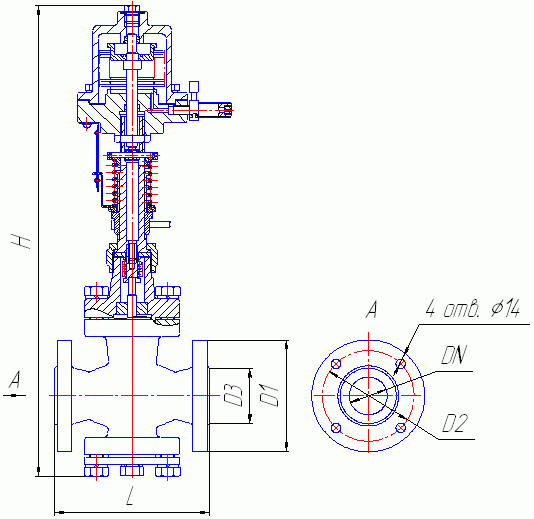

Технические характеристики
Диаметры условного прохода DN, мм | 15 | 25 |
Диапазоны настройки регулируемого давления, МПа | 0,025-0,63 и 0,4-1,0 |
Условная пропускная способность, КN, мі/ч | 2,5 | 6,3 |
Условное давление PN, МПа | 1,6 |
Зона пропорциональности, не более | 10% от верхнего предела настройки |
Зона нечувствительности, не более | 2 % от верхнего предела настройки |
Допустимая протечка в % от КN, не более РДПД-НО, РПДПД РДПД-НЗ | 0,1 0,25 |
Температура регулируемой среды, °C | от 0 до + 225 |
Масса регуляторов, кг, не более | 7 | 9,5 |
Пример записи при заказе регулятора давления с нормально открытым регулирующим клапаном, диаметром условного проход 15 мм, с пределами настройки (0,4 – 1,0) МПа: « Регулятор давления прямого действия РДПД-НО-15 (0,4 – 1,0) МПа – СНИЦ.423 117.050 ТУ».
То же для регулятора перепада давления диметром условного прохода 25 мм, пределами настройки (0,025-0,63) МПа: « Регулятор перепада давления прямого действия РПДПД-25 (0,025 – 0,63) МПа СНИЦ.423 117.050 ТУ».
