Термометр манометрический, конденсационный, показывающий ТКП-60С, ТКП-100С
Предназначен для непрерывного измерения температуры воды, масла и других жидкостей, неагрессивных к материалам термобаллона ( латунь ЛС59-1 или сталь 12Х18Н10Т).
Относятся к ГСП.
Выпускаются по СНИЦ 405.153.003 ТУ.
По устойчивости к механическим воздействиям являются виброустойчивыми.
По устойчивости к климатическим воздействиям соответствуют исполнению В категории размещения 4 по ГОСТ 15150, но для работы при температуре от –60 до +80 оС.
Имеется Сертификат об утверждении типа средств измерения, лицензия на выпуск и ремонт, Свидетельство о типовом одобрении, выданное Российским Морским Регистром Судоходства.
Межповерочный интервал – 2 года.
Обозначение при заказе термометра ТКП-60С с пределами измерения от 0 до +120 оС, класса точности 2,5, длиной соединительного капилляра 6 м с полиэтиленовой оболочкой: «ГСП. ТКП-60С(0-120)-2,5-6,0-В СНИЦ 405.153.003 ТУ».
Обозначение при заказе термометра ТКП-100С с пределами измерения от 0 до +120 оС, класса точности 2,5, длиной погружения термобаллона 200 мм, длиной соединительного капилляра 6 м с полиэтиленовой оболочкой: «ГСП. ТКП-100С(0-120)-2,5-200-6,0-В СНИЦ 405.153.003 ТУ».
Технические характеристики
Обозначение термометров | Пределы измерений °С | Заполнитель термосистемы | Класс точности | Диаметр термобаллона, мм | Длина соединительного капилляра, м | Длина погружения термобаллона мм | Вид защитной оболочки капилляра | Масса, не более, кг |
ТКП-60С | -25...+75 0...120 100...200 200…300 | Хладон 22 Метил хлористый Ацетон Толуол | 1,5 2,5 | 12 | 1,6; 2,5; 4,0; 6,0; 10,0 | 100 | медная-А полиэти-леновая-Б | 0,88 |
ТКП-100С | 12; 16 | 160, 200, 250, 315, 400 | 1,25 |
16 | медная-A |
Давление измеряемой среды до1,6 МПа, по требованию заказчика термобаллоны изготавливаются на условное давление до 6,3 МПа. с защитной гильзой до 24.5 МПа (защитная гильза в комплект поставки не входит, изготавливается по спец. заказу).
Средний срок службы – не менее 10 лет.
Примечание. Для термометров с пределом измерений 200-300 C термобаллоны изготавливаются из нержавеющей стали. Термобаллоны диаметром 12 и 14 мм также изготавливаются из нержавеющей стали.

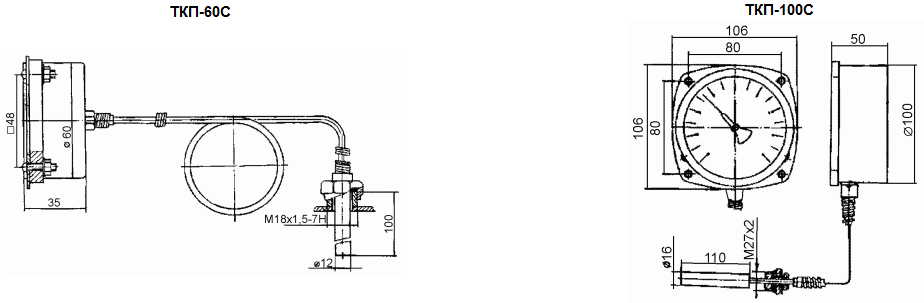

Габаритные и присоединительные размеры термометров
