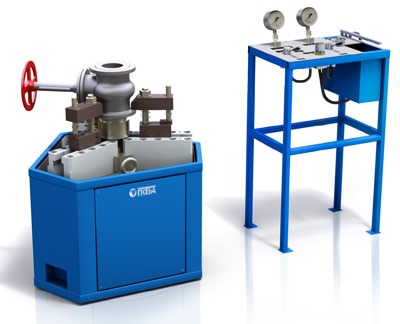

ПКТБА-СИ-5 Стенд для гидравлических и пневматических испытаний трубопроводной арматуры DN 10...300 мм в вертикальном положении

ПОИСК

ПКТБА-СИ-5 Стенд для гидравлических и пневматических испытаний трубопроводной арматуры DN 10...300 мм в вертикальном положении ПКТБА-СИ-5 Стенд для гидравлических и пневматических испытаний трубопроводной арматуры DN 10...300 мм в вертикальном положении


ПКТБА-СИ-5 Стенд для гидравлических и пневматических испытаний трубопроводной арматуры DN 10...300 мм в вертикальном положенииНАЗНАЧЕНИЕ:

Испытания арматуры на прочность и плотность материала корпусных деталей;
Испытания арматуры на герметичность затвора;
Испытания арматуры на герметичность относительно внешней среды (в т.ч. сальникового уплотнения).



Максимальное испытательное давление, МПа

DN, мм

4,0

6,0

10,0

10…200

х

х

х

250

х

х



300

х



ИСПЫТЫВАЕМЫЕ ИЗДЕЛИЯ:

Задвижки;
Шаровые краны;
Запорные клапаны (вентили);
Обратные клапаны;
Дисковые затворы;
Пробковые краны.

ТИП ПРИСОЕДИНЕНИЯ ИСПЫТЫВАЕМОГО ИЗДЕЛИЯ:

Фланцевый;
Муфтовый;
Цапковый;
Штуцерный.

ДОСТОИНСТВА ИЗДЕЛИЯ:

-Поставляется с пультом управления, в котором установлен ручной насос.
-Все элементы, контактирующие с водой, являются коррозионностойкими.
-Для уменьшения времени заполнения арматуры испытательной средой используются линии увеличенного
диаметра.
-Способ крепления испытываемой арматуры позволяет визуально наблюдать место протечек.
-Положение арматуры при испытаниях не требует дополнительного стравливания воздуха.
-Оснащен комплектом заглушек для испытания арматуры на прочность и плотность материала корпусных
деталей и на герметичность относительно внешней среды.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:


Параметр

ПКТБА-СИ-5

Максимальное усилие зажима, т

36

Мин./макс. диаметр зажимаемого фланца, мм

75/485

Максимальная толщина зажимаемого фланца, мм

82

Габаритные размеры стенда/пульта управления (Д х Ш х В), мм

886х732х1003/600х405х992

Масса, кг (стенда с пультом управления)

385
