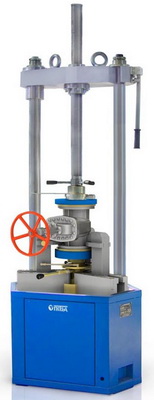

ПКТБА-СИ-10 Стенд для гидравлических и пневматических испытаний трубопроводной арматуры DN 10...300 мм

ПОИСК

ПКТБА-СИ-10 Стенд для гидравлических и пневматических испытаний трубопроводной арматуры DN 10...300 мм ПКТБА-СИ-10 Стенд для гидравлических и пневматических испытаний трубопроводной арматуры DN 10...300 мм


ПКТБА-СИ-10 Стенд для гидравлических и пневматических испытаний трубопроводной арматуры DN 10...300 ммНАЗНАЧЕНИЕ:

Испытания на прочность и плотность материала корпусных деталей;
Испытания на герметичность затвора;
Испытания на герметичность относительно внешней среды (в т. ч. сальникового уплотнения).



DN, мм

Максимальное испытательное давление, МПа*



4,0

6,3

9,6

16,0

37,5

45,0

10...80

х

х

х

х

х

х

100

х

х

х

х

х



150

х

х

х

х



200

х

х

х



250

х

х



300

х



ИСПЫТЫВАЕМЫЕ ИЗДЕЛИЯ:


Задвижки;
Запорные клапаны (вентили);
Обратные клапаны;
Дисковые затворы;
Шаровые краны;
Пробковые краны.

ТИП ПРИСОЕДИНЕНИЯ ИСПЫТЫВАЕМОГО ИЗДЕЛИЯ:

Фланцевый;
Под приварку;
Штуцерный;
Муфтовый;
Цапковый.

ДОСТОИНСТВА ИЗДЕЛИЯ:


-Все элементы, контактирующие с водой, являются коррозионностойкими.
-Стенд комплектуется сменными заглушками для испытания бесфланцевой арматуры. Это освобождает
оператора от необходимости приваривания (привинчивания на шпильках) заглушек к патрубкам и сокращает
до 30 минут процесс их замены.
-Силовая гидравлика зажимного устройства работает без воды (от масляной насосной станции), что
увеличивает срок службы стенда.
-Проверка арматуры на герметичность затвора с обеих сторон не требует переустановки испытываемой
арматуры, что значительно сокращает время на подготовку к испытаниям.
-Откидывающаяся траверса позволяет упростить процесс установки арматуры перед испытанием.
дополнительном стравливании воздуха.**
-Стенд оснащен поддоном для сбора воды.
-Применение рукавов высокого давления с быстроразъемными соединениями (БРС) позволяет существенно
сократить время проведения испытаний.
-Способ крепления испытываемой арматуры позволяет визуально наблюдать место протечек.
-Для облегчения работы на стенде процесс установки и испытания полностью механизирован (не требует
больших трудозатрат при работе с большой арматурой).
-Для уменьшения времени заполнения арматуры испытательной средой используются линии увеличенного
диаметра.
-Быстрый зажим и центровка испытываемого изделия за счет одновременного перемещения прихватов.
-В стенде применяется специальная система для удаления воздуха из испытываемого изделия, что повышает
безопасность, производительность, достоверность полученных данных и избавляет от необходимости в дополнительномстравливании воздуха.

ДОПОЛНИТЕЛЬНО РЕКОМЕНДУЕМ:

Параметр

ПКТБА-СИ-10

Максимальное усилие зажима, т

36

Мин./макс. диаметр зажимаемого фланца, мм

75/485

Максимальная толщина зажимаемого фланца, мм

70

Мин./макс. расстояние между испытательными столами, мм

77/813

Расстояние между стойками, мм

500

Габаритные размеры стенда (Д х Ш х В), мм

886х732х2855

Масса, кг (стенда/комплекта сменных частей)

712/230
