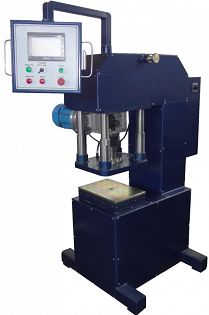

Стенд для испытаний "скользуна нижнего"

Стенд для испытаний "скользуна нижнего"

Испытательный стенд предназначен для проведения испытания «Скользуна нижнего», с целью оценки качества изделия.
В частности, проводится проверка эластичного элемента скользуна в сборе. Сборная конструкция «Скользунанижнего» представляет собой корпус и колпак каждый из них с направляющим стержнем; между ними на стержни свободно надевается упругий элемент.
Проверка упругого элемента «скользуна нижнего» в сборе проводится путем сжатия на стенде.
Размер стола стенда оптимально обеспечивает размещение и испытание испытуемого образца.
Необходимое количество испытываемых образцов 5 шт/ час.
Нижняя плита стенда должна быть неподвижна и, соответственно, положение ползуна — верхнее. После подачи скользуна в рабочую зону стенда, производится статическое сжатие.
Стенд размещается в составе линии.
Работает в автоматическом и ручном режиме.
Наличие интерфейса подключения ПК для обработки результатов.

В состав стенда должны входить следующие основные элементы

блок статическогонагружения и деформации
пульт управления
термодатчик
прозрачный защитный экран с электроблокировкой
персональный компьютер с программой обработки результатов
автоматический расчет всех результатов с сохранением на жестком диске компьютера, с возможностью последующей распечатки протоколов и диаграмм.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон контролируемых усилий, кг	1835 ... 4310
Высота испытываемых изделий, мм	153
Рабочий ход траверсы, мм	100
Номинальное усилие стенда, кг	10000
Мощность электропривода, кВт	2,2
Энергоноситель	Эл. ток 380/220В, 50Гц
Тип измерительных систем	Электронный с цифровой индикацией
