Комплекс для плановых тестирований цистерн

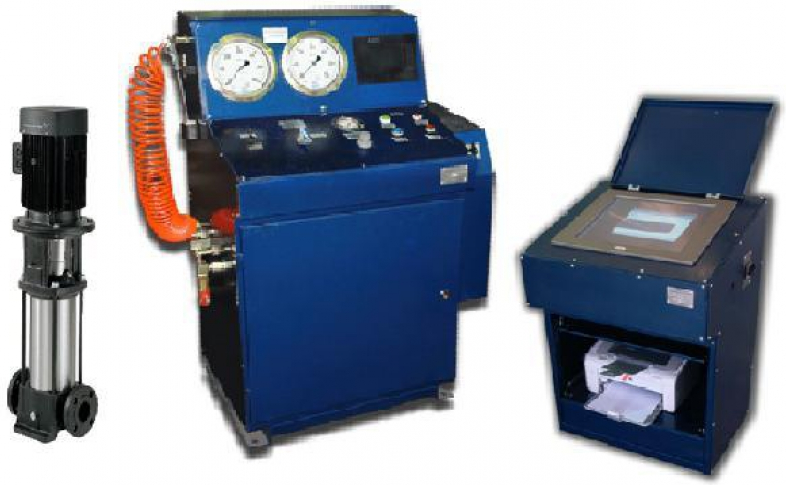

Состав комплекса
высокопроизводительный насос оборотного снабжения испытательной жидкостью с автоматическим датчиком поддержания уровня воды;
насосная станция НС-1 с выходным давлением до (6,0 МПа);
силовой шкаф;
пульт управления с регистрационной системой.
Высокопроизводительный насос оборотного снабжения испытательной жидкостью с автоматическим датчиком поддержания уровня воды (назначение – увеличение производительности путём ускорения процесса обеспечения цистерн для гидравлических испытаний нужным объёмом жидкости)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Тип электродвигателя | 160LB |
| Класс энергоэффективности | IE3 |
| Количество полюсов | 2 |
| Номинальная мощность | P2: 18.5 кВт |
| Энергия (Р2), необходимая для насоса | 18.5 кВт |
2. Насосная станция НС-1 с выходным давлением до (6,0 МПа).
Состав: гидравлическая насосная станция с выходным давлением до 6,0 МПа;
Назначение:создание и автоматическое поддержание высокого давления испытательной среды.
Обеспечивает
плавное бесступенчатое управление выходного давления;
автоматизированный процесс испытания трех видов цистерн;
экономичность;
низкий уровень шума;
автоматическое поддержание установленного выходного давления;
насосная станция в своем составе имеет пневмоприводной высокопроизводительный мультипликатор (насос высокого давления), блоккондиционирования воздуха, элементы контроля и управления процессом испытаний. Контрольные манометры и другие компоненты станции – европейского производства. Элементы станции, контактирующие с водой, изготовлены из коррозионностойкой стали, или имеют гальваническое антикоррозионное покрытие.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Диапазон давлений, МПа | 0…6,0 |
| Производительность, л/ мин | 20 |
| Испытательная среда | вода, класс чистоты не грубее 14 по ГОСТ 17216 |
| Энергоноситель | сжатый воздух 0,05…0,63 МПа |
| Габаритные размеры, мм | 760х580х1200 |
| Масса, кг | 150 |
Комплектность поставки
насосная станция;
паспорт;
инструкция по эксплуатации;
программа и методика приемо-сдаточных испытаний;
комплект ЗИП;
разрешении РТН;
копия декларации о соответствии.
Преимущества гидравлической станции НС с пневмоприводом перед источниками высокого давления с электрическим приводом насоса:
безопасность обслуживающего персонала при работе с высоким давлением (до 150 МПа):
отсутствие вращающихся частей;
автоматическая остановка привода при достижении необходимого давления, что делает ненужным установку редукционных, регулирующих и предохранительных устройств на линии высокого давления.
3. Пульт управления с регистрационной системой
Предназначен для
1. Управления процессом испытания, испытания трех видов цистерн.
2. Регистрации результатов испытаний на электронном и бумажных носителях.
Позволяет
1. Измерять давление испытательной среды с погрешностью не более 1 %
2. Измерять температуру испытательной среды с погрешностью не более 2%
3. Отображать информацию в табличном и графическом виде
4. Запоминать и хранить результаты испытаний
5. Передавать данные на другой компьютер посредством соединения через ЛВС (Ethernet)
6. Печатать результаты испытаний на бумажном носителе
Состоит из следующих функциональных блоков
пульт управления;
датчик давления воздуха;
датчик давления испытываемой среды;
датчик температуры воздуха и испытываемой среды;
реле протока;
датчик расхода воды;
датчик уровня воды в резервуаре;
электромагнитные клапаны для залива, слива и стравливания воздуха;
принтер;
источник питания.
