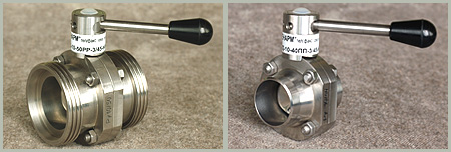

Затворы поворотные дисковые из нержавеющей стали с ручным управлением ЗПД-10 Затворы поворотные дисковые из нержавеющей стали с ручным управлением ЗПД-10




PN 1,0 МПа (10 кгс/см2)
DN 25; 32, 35; 40; 50; 80, 100 мм


Затворы ЗПД-10 поворотные дисковые из нержавеющей стали с ручным управлением предназначены для управле¬ния материальными потоками в технологических процессах пищевой и других отраслях промышленности.

РАБОЧАЯ СРЕДА

Рабочая среда — жидкие пищевые продукты (молоко, молочные продукты; жиры, масла растительные, животные; жиросодержащие продукты; майонезы; фруктово-ягодные и овощные соки; пюре и консервы; пиво, дрожжевая суспензия; питьевая газированная вода, сахарные сиропы и другие бе¬залкогольные напитки; вина, водки, коньяки и другие алкогольные напитки; рыбные, мясные, овощные консервы), слабые растворы азотной кислоты и каустика, вода, водяной пар.

УСЛОВИЯ ЭКСПЛУАТАЦИИ КРАНОВ

Температура окружающей среды от плюс 2 до плюс 50 °С. Относительная влажность окружающего воздуха от 30 до 80%. Атмосферное давление от 84 до 106,7 кПА (от 630 до 800 мм рт.ст.). Промышленная вибрация амплитудой до 0,35 мм частотой 5-35 Гц.
Содержание вредных веществ в воздухе рабочей зоны не должно превышать допустимых концен¬траций в соответствии с ГОСТ 12.1.005-88.

МАТЕРИАЛЫ ОСНОВНЫХ ДЕТАЛЕЙ

Детали затвора, постоянно контактирующие с рабочей средой, изготовлены из материалов: сталь 12Х18Н10Т, 08Х18Н10Т ГОСТ 5632-72; резина ПС-04 ТУ 38.105.17.05-86.
Детали крана, не контактирующие с рабочей средой, изготовлены из стали 14Х17Н2 ГОСТ 5632-72.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра

Показатель

Давление номинальное, PN, МПа (кгс/см")

1,0(10)

Диаметр номинальный, DN, мм

25; 32; 35; 40; 50; 65; 80; 100

Температура рабочей среды, °С

от плюс 2 до плюс 140

Класс герметичности по ГОСТ 9544-93

Д

Способ присоединения к трубопроводу

ПП - два патрубка под приварку ПР - один патрубок под приварку, второй - резьбовой РР - два патрубка резьбовых

Количество фиксированных положений рукоятки

3 - для затворов DN 25 - DN 65 5 - для затворов DN 80, DN 100

Угол поворота рукоятки затвора (поворотного диска) между ближайшими фиксированными положениями, градус

45 - для затворов DN 25 - DN 65; 22,5 - для затворов DN 80, DN 100

Средний ресурс

не менее 12 000 циклов

Средний срок службы

не менее 10 лет

Среднее время восстановления работоспособности

не более 4-х часов

Номер технических условий

ТУ ГМ2.009.00.00.00.00
