Клапан запорный DN 10 - 150 мм номинальным давлением PN 400кгс/см2

Клапан запорный DN 10 - 150 мм номинальным давлением PN 400кгс/см2

Клапан запорный DN 10 - 150 мм номинальным давлением PN 400кгс/см2
Применяется на трубопроводах для полного перекрытия (открытия) потока рабочей среды – пар, вода, неагрессивные и слабоагрессивные жидкости и газы, нефтепродукты.
Материал корпуса – углеродистая сталь, 12Х1МФ (для сред с рабочей температурой до 545°С).
Присоединение к трубопроводу: под приварку.
Тип привода: маховик, электропривод.
Изготовление и поставка по ТУ У 29.1-30694984-004:2007.

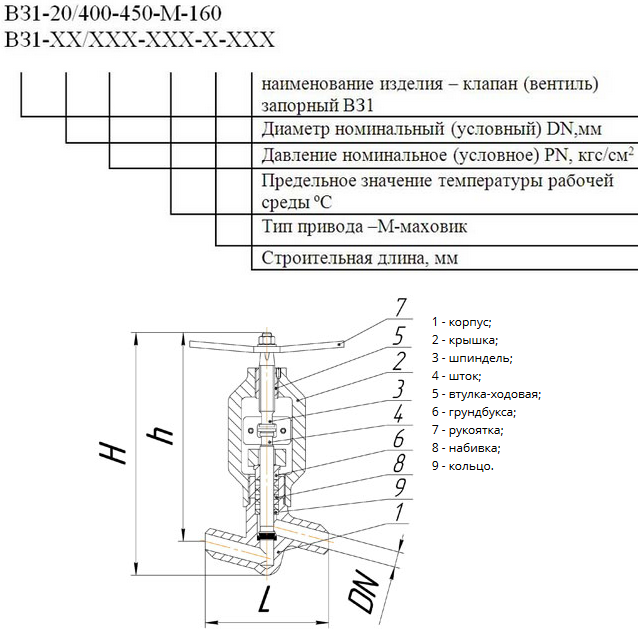

Основные технические данные и характеристики

Обозначение изделия	DN,мм	PN,МПа	t,С	d,мм	H,мм	h,мм	L,мм	Масса
ВЗ – 1 – 10 – М*	10	40	280	150	227	196	110	2,8
ВЗ – 1 – 20 – М	20	40	280	200	315	270	160	5,8
ВЗ – 1 – 20 – Э	20	40	280		822	775	160	24
ВЗ – 1 – 32 – М*	32	10	450	260	333	285	230	6,6
ВЗ – 1 – 32 – Э*	32	10	450		842	795	230	23
ВЗ – 1 – 40 – М*	40	10	450	400	565	480	220	39
ВЗ – 1 – 40 – Э*		10	450		620	535	220	55,4
ВЗ – 1 – 40 – М*		40	280	400	565	480	220	39
ВЗ – 1 – 40 – Э*		40	280		620	535	220	92,2
ВЗ – 1 – 50 – М*	50	40	280	400	590	495	250	41,6
ВЗ – 1 – 50 – Э*	50	40	280		855	760	250	94,6
ВЗ – 1 – 65 – М*	65	40	280	400	595	500	250	42
ВЗ – 1 – 65 – Э*	65	40	280		650	545	250	95
ВЗ – 1 – 80 – М*	80	10	450	400	600	505	250	43
ВЗ – 1 – 80 – Э*	80	10	450		655	550	250	59,4
ВЗ – 1 – 100 – М*	100	10	450	400	605	510	250	45
ВЗ – 1 – 100 – Э*	100	10	450		660	555	250	61,4
ВЗ – 1 – 150 – М*	150	10	450	400	620	530	250	50
ВЗ – 1 – 150 – Э*	150	10	450		680	575	250	66,4
