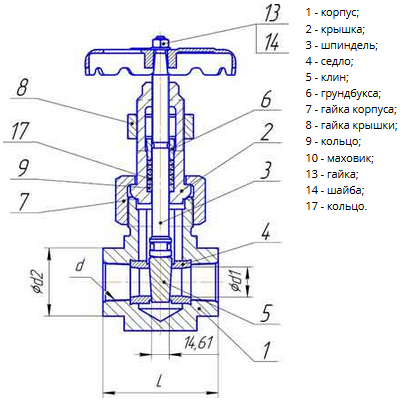

Задвижки клиновые стальные DN 15, 20, 25 мм, РN 16 МПа (160 кгс/см2)
Применяются в качестве запорных устройств на трубопроводах, транспортирующих жидкие и газообразные среды при температуре (450-560)°С. Задвижки изготавливаются с клином жёсткой конструкции и аналогичны задвижкам 31лс77нж. Основное исполнение задвижек по классу герметичности затвора согласно ГОСТ 9544-75.

Корпус задвижек выполняется литьем из стали 25Л по ГОСТ 977-88, а также из стали 20ХМФЛ.
Присоединение к трубопроводу с патрубками под приварку или муфтовое резьбовое. Задвижки устанавливаются на горизонтальных и вертикальных участках трубопроводов с направлением потока среды с любой стороны.
Тип привода – ручной, маховик.
Изготовление и поставка по ТУ У 29.1-30694984-001:2005

Основные технические данные и характеристики

Обозначение

ЗК-ХХ-160-М

Условный проход, Ду, мм

15

20

25

Условное давление, Ру (кгс/см2)

16 (160)

Температура рабочей среды,  t°С

от -40 до +450 / от -40 до +560

Строительная длина, мм

90

90

105

Масса, кг, не более

3.5

3.9

4.2

Класс герметичности в затворе

A

A

A

Привод

маховик

маховик

маховик

Расположение маховика

горизонтальное
