Охладительные и редукционно-охладительные установки
Редукционно-охладительные установки (РОУ) и быстродействующие редукционно-охладительные установки (БРОУ) применяются в схемах энергоблоков для редуцировании давления и снижения температуры пара до заданных параметров. Охладительные установки (ОУ) обеспечивают только снижение температуры пара, редукционные установки (РУ) - только снижение давления. РОУ применяются для растопки котла, резервирования производственных отборов турбин в схемах энергоблоков среднего и низкого давления, отпуска пара в промышленные отборы, на собственные нужды электростанций и при отсутствии других источников пара требуемых параметров.

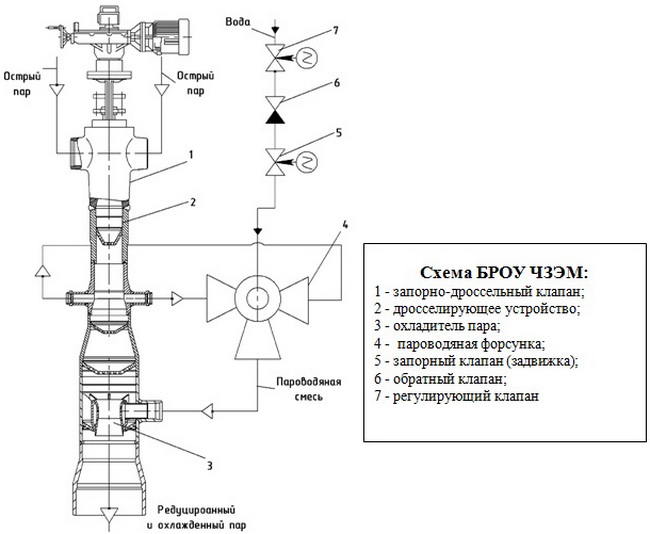

БРОУ предназначены для отвода пара, который вырабатывается котлом или парогенератором, но не потребляется турбиной на пусковых и переменных режимах блока, а поступает в пароприемные устройства конденсатора или в коллектор собственных нужд блока для резервирования питания приводных турбин питательных насосов и воздуходувок, а также для подачи пара на прогрев трубопроводов промежуточною перегрева.

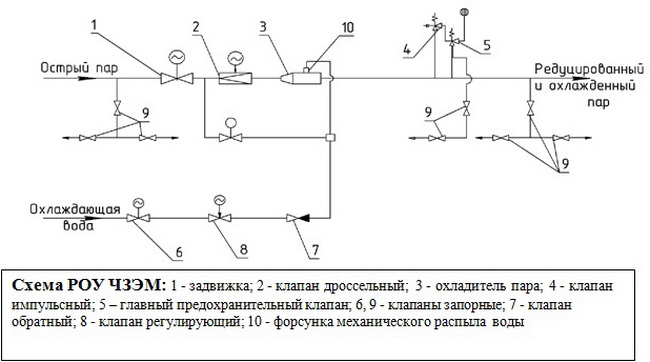

В комплект установки могут быть включены:
Запорная задвижка (на линии острого пара)
Регулирующий клапан (на линии острого пара) или регулирующий клапан с совмещенными функциями редуцирования и охлаждения (на линии острого пара)
Охладитель пара с форсунками
Дроссельное устройство
Запорные, регулирующие и обратные клапаны, устанавливаемые на линии впрыска охлаждающей воды
Клапаны на дренажных линиях
ПК или ИПУ (на линии редуцированного или охлажденного пара)
Система управления
Элементы трубопроводов для соединения всех изделий в единое целое
Конкретный состав арматуры определяет организация, выполняющая проект установки, по согласованию с заказчиком. Основные технические характеристики БРОУ, РОУ и ОУ приведены в таблицах.
Основные технические характеристики БРОУ
Производительность, т/ч | Давление пара, МПа | Температура пара, °С | ||
1000 | 25,0 | 0,6 - 1,2 | 545 | 200 |
600 | 23,5 | 3,9 | 540 | 380 |
480 - 740 | 15,7 - 23,5 | 0,6 - 0,9 | 545 | 250 |
375 - 580 | 15,7 - 23,5 | 0,6 - 0,9 | 540 | 200 |
Основные технические характеристики РОУ
Производительность, т/ч | Давление пара, МПа | Температура пара, °С | ||
350 | 13,7 | 1,3 | 560 | 270 |
300 | 9,8 | 4,0 | 482 | 371 |
250 | 13,7 | 0,6 | 560 | 160 |
250 | 12,7 | 1,5 - 2,0 | 560 | 250 |
250 | 13,7 | 1,0 | 560 | 250 |
250 | 9,8 | 1,8 - 2,0 | 540 | 260 - 250 |
230 | 9,8 | 3,3 - 2,9 | 540 | 420 - 380 |
170 - 230 | 13,7 | 9,8 | 560 | 510 - 540 |
150 - 230 | 15,7 - 25,0 | 0,6 - 0,9 | 545 | 200 |
150 | 13,7 | 0,12 - 0,25 | 560 | 150 |
150 | 9,8 | 1,8 - 2,0 | 540 | 260 - 250 |
150 | 13,7 | 1,0 - 1,6 | 560 | 250 |
150 | 9,8 | 1,0 - 1,3 | 540 | 230 - 240 |
125 | 13,7 | 1,2 - 3,2 | 560 | 425 - 250 |
120 | 9,8 | 0,25 - 0,45 | 540 | 150 - - 200 |
110 | 9,8 | 0,8 - 1,3 | 540 | 220 - - 240 |
100 | 9,8 | 2,9 - 3,3 | 540 | 420 - 380 |
100 | 9,8 | 1,5 - 2,0 | 540 | 240 - 260 |
100 | 9,8 | 0,25 - 0,45 | 540 | 170 - - 190 |
100 | 9,8 | 0,12 - 0,25 | 540 | 150 - 170 |
80 | 9,8 | 1,0 - 1,3 | 540 | 230 - 240 |
70 | 2,7 - 1,0 | 0,7 | 560 | 200 |
60 | 13,7 | 1,5 - 2,0 | 560 | 250 |
60 | 13,7 | 0,12 - 0,25 | 560 | 150 |
60 | 9,8 | 0,12 - 0,25 | 540 | 150 - 170 |
50 | 9,8 | 0,12 - 0,25 | 540 | 260 - 240 |
40 | 9,8 | 0,8 - 1,3 | 540 | 120 - 240 |
30 | 9,8 | 3,5 - 4,5 | 540 | 330 - 280 |
30 | 9,8 | 0,12 - 0,25 | 540 | 150 - 170 |
20 | 13,7 | 2,5 - 2,7 | 560 | 227 |
20 | 9,8 | 2,0 - 2,8 | 540 | 260 - 240 |
