Форсунки охладителей пара
Форсунки применяются в составе охладителей пара ОУ, РОУ, БРОУ и предназначены для распыливания охлаждающей воды.
Комбинированная пароводяная форсунка типа 1431-100/65-Ф предназначена для распыливания охлаждающей воды с помощью парового потока и получения пароводяной смеси для впрыска в охладитель пара БРОУ.
Два исполнения форсунки отличаются наличием во входных патрубках дроссельных шайб, предназначенных для снижения давления пара. Пароводяная форсунка с односторонним подводом пара 1415-100/50-Ф конструктивно аналогична форсунке 1431-100/65-Ф.
Форсунки серии 1415-100/50-Ф, кроме базового исполнения, имеют исполнения -01…-20.
Форсунки серии 1431-100/65-Ф, кроме базового исполнения, имеют исполнения -01, -02.
Исполнения форсунок выбирают по результатам гидравлического расчета.

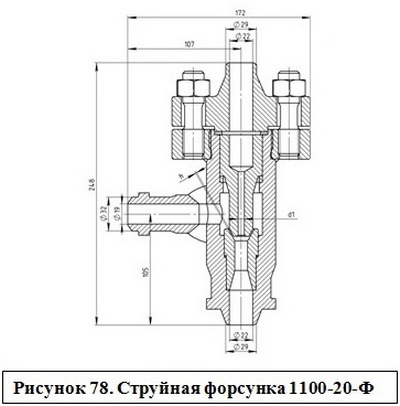

Наряду с центробежными форсунками применяются пароводяные форсунки струйного типа 1100-20-Ф, -Ф-01.
При работе всех типов пароводяных форсунок на выходе образуется пароводяная смесь с температурой насыщения, которая затем поступает к узлу впрыска охладителя пара.
Материал корпуса - сталь 12Х1МФ.
Изготовление и поставка пароводяных форсунок по ТУ 108-986-80.
Техническая характеристика пароводяных форсунок

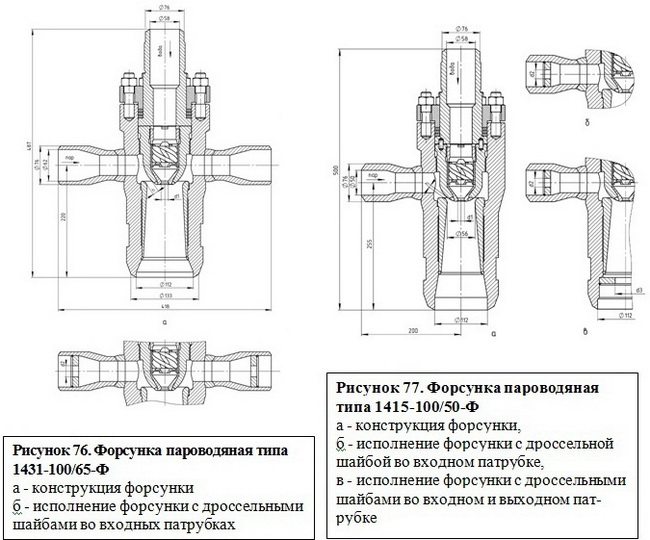

Обозначение форсунки | DN | Расчетные параметры рабочей среды | Масса, кг | Рисунок | |||
Давление пара, МПа | Температура, °С | Давление воды, МПа | Температура воды, °С | ||||
1100-20-Ф; -Ф-01 | 20/20 | 13,7 | 560 | 23.5 | 250 | 10,9 | 78 |
1415-100/50-Ф; -Ф-01...-Ф-20 | 100/50 | 13,7 | 560 | 23,5 | 250 | 57,4-59,1 | 77 |
1431-100/65-Ф; -Ф-01 | 100/65 | 9,8 | 540 | 23,5 | 250 | 63,7 | 76 |
1431-100/65-Ф-02 | 100/65 | 9,8 | 540 | 23,5 | 250 | 64,2 | 76 |
