ГОСТ 54432 Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление ОТ PN 1 ДО PN 200

ПОИСК

ГОСТ 54432 Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление ОТ PN 1 ДО PN 200 ГОСТ 54432 Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление ОТ PN 1 ДО PN 200


1 Область применения


Настоящий стандарт распространяется на присоединительные фланцы трубопроводной арматуры, соединительных частей и трубопроводов, а также на присоединительные фланцы машин, приборов, патрубков, аппаратов и резервуаров на номинальное давление от PN 1 до PN 200 и устанавливает конструкцию и размеры стальных и чугунных фланцев, определяет типы фланцев, типы форм уплотнительных поверхностей, устанавливает технические требования к изготовлению, маркировке, испытаниям и контролю.
Также в настоящем стандарте приведены рекомендации по выбору материала для фланцев и крепежных
деталей.
На фланцы для других объектов, параметров и условий применения действуют ГОСТ 1536, ГОСТ 4433, ГОСТ 9399, ГОСТ 25660, ГОСТ 28759.1—ГОСТ 28759.5
Стандарт может быть использован для подтверждения соответствия.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 52376—2005 Прокладки спирально-навитые термостойкие. Типы. Основные размеры
ГОСТ Р 52720—2007 Арматура трубопроводная. Термины и определения
ГОСТ 2.301—68 Единая система конструкторской документации. Форматы
ГОСТ 9.014—78 Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования
ГОСТ 356—80 Арматура и детали трубопроводов. Давления номинальные, пробные и рабочие. Ряды
ГОСТ 1215—79 Отливки из ковкого чугуна. Общие технические условия
ГОСТ 1412—85 Чугун с пластинчатым графитом для отливок. Марки
ГОСТ 1536—76 Фланцы судовых трубопроводов. Присоединительные размеры и уплотнительные поверхности
ГОСТ 1577—93 Прокат толстолистовой и широкополосный из конструкционной качественной стали. Технические условия
ГОСТ 2590—2006 Прокат сортовой стальной горячекатаный круглый. Сортамент
ГОСТ 2591—2006 Прокат сортовой стальной горячекатаный квадратный. Сортамент
ГОСТ 4433—76 Фланцы арматуры, соединительных частей и трубопроводов судовые. Типы
ГОСТ 5520—79 Прокат листовой из углеродистой, низколегированной и легированной стали для котлов и сосудов, работающих под давлением. Технические условия
ГОСТ 5632—72 Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки
ГОСТ 5773—90 Издания книжные и журнальные. Форматы
ГОСТ 7293—85 Чугун с шаровидным графитом для отливок. Марки
ГОСТ 7350—77 Сталь толстолистовая коррозионно-стойкая, жаростойкая и жаропрочная. Технические условия
ГОСТ 8479—70 Поковки из конструкционной углеродистой и легированной стали. Общие технические условия
ГОСТ 9399—81 Фланцы стальные резьбовые на Ру 20—100 МПа (200—1000 кгс/см2). Технические условия
ГОСТ 9454—78 Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах
ГОСТ 14192—96 Маркировка грузов
ГОСТ 14792—80 Детали и заготовки, вырезаемые кислородной и плазменно-дуговой резкой. Точность, качество поверхности реза
ГОСТ 15180—86 Прокладки плоские эластичные. Основные параметры и размеры ГОСТ 19281—89 (ИСО 4950-2—81, ИСО 4950-3—81, ИСО 4951—79, ИСО 4995—78, ИСО 4996—78, ИСО 5952—83) Прокат из стали повышенной прочности. Общие технические условия
ГОСТ 20072—74 Сталь теплоустойчивая. Технические условия
ГОСТ 22727—88 Прокат листовой. Методы ультразвукового контроля
ГОСТ 23304—78 Болты, шпильки, гайки и шайбы для фланцевых соединений атомных энергетических установок. Технические требования. Приемка. Методы испытаний. Маркировка, упаковка, транспортирование и хранение
ГОСТ 24507—80 Контроль неразрушающий. Поковки из черных и цветных металлов. Методы ультразвуковой дефектоскопии
ГОСТ 25054—81 Поковки из коррозионно-стойких сталей и сплавов. Общие технические условия
ГОСТ 25660—83 Фланцы изолирующие для подводных трубопроводов на Pу 10,0 МПа (≈100 кгс/см2). Конструкция
ГОСТ 26349—84 Соединения трубопроводов и арматура. Давления номинальные. Ряды
ГОСТ 28338—89 (ИСО 6708—80) Соединения трубопроводов и арматура. Номинальные диаметры. Ряды
ГОСТ 28759.1—90 Фланцы сосудов и аппаратов
ГОСТ 30893.1—2002 (ИСО 2768-1—89) Основные нормы взаимозаменяемости. Общие допуски. Предельные отклонения линейных и угловых размеров с неуказанными допусками

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт заменен (отменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом.

3 Термины, определения и сокращения


3.1 В настоящем стандарте применены следующие термины с соответствующими определениями.
3.1.1 трубопроводная арматура (арматура): По ГОСТ Р 52720.
3.1.2 среда: По ГОСТ Р 52720.
3.1.3 номинальное давление PN: По ГОСТ 26349.
3.1.4 номинальный диаметр DN: По ГОСТ 28338.
3.1.5 герметичность: По ГОСТ Р 52720.
3.1.6 уплотнение: По ГОСТ Р 52720.
3.2 В настоящем стандарте применены следующие сокращения и обозначения:
НД — нормативный документ;
КД — конструкторская документация;
ТУ — технические условия;
МКК — межкристаллитная коррозия;
УЗК — ультразвуковой контроль;
СКР — сульфидное коррозионное растрескивание;
МО РФ — Министерство обороны Российской Федерации.

4 Типы фланцев и исполнения уплотнительных поверхностей

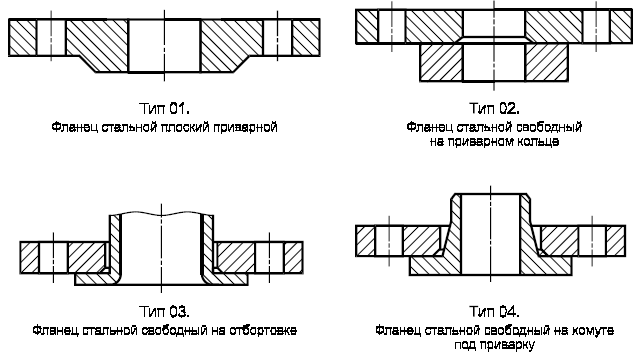

4.1 Типы фланцев и их обозначения приведены на рисунке 1.

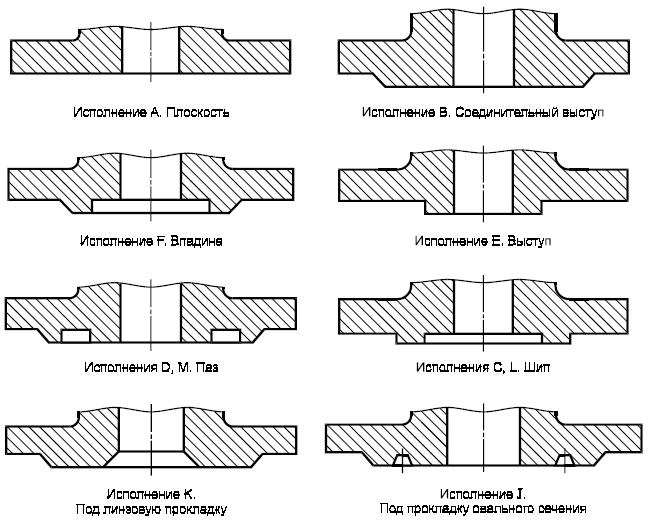

4.2 Исполнения уплотнительных поверхностей и их обозначения приведены на  рисунке 2.

Примечание — Уплотнительные поверхности исполнений L и М используют под фторопластовые прокладки.
Рисунок 2 — Исполнения уплотнительных поверхностей
4.3 Применяемость фланцев номинального диаметра DN в зависимости от номинального D/Vдавления PN для каждого типа фланцев приведена в таблице 1.
