ГОСТ 2.301-68 ЕСКД. Форматы

1. Настоящий стандарт устанавливает форматы листов чертежей и других документов выполненных в электронной и (или) бумажной форме, предусмотренных стандартами на конструкторскую документацию всех отраслей промышленности и строительства. (Измененная редакция, Изм. № 1, 2, 3).

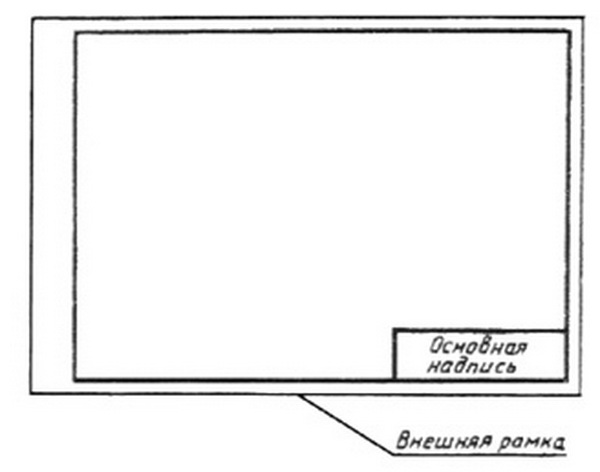

2. Форматы листов определяются размерами внешней рамки (выполненной тонкой линией) оригиналов, подлинников, дубликатов, копий (черт. 1). При выводе документа в электронной форме на бумажный носитель с размерами сторон листа, совпадающими с указанными в табл. 1, внешнюю рамку формата допускается не выполнять. Если размеры сторон листа больше указанных в табл. 1, то внешняя рамка формата должна быть воспроизведена. (Измененная редакция, Изм. № 3).





Форматы листов определяются размерами внешней рамки





3. Формат с размерами сторон 1189 ? 841 мм, площадь которого равна 1 м2, и другие форматы, полученные путем последовательного деления его на две равные части параллельно меньшей стороне соответствующего формата, принимаются за основные.

4. Обозначения и размеры сторон основных форматов должны соответствовать указанным в табл. 1.



Таблица 1

Обозначение формата

Размеры сторон формата, мм

А0

841 ´ 1189

А1

594 ´ 841

А2

420 ´ 594

А3

297 ´ 420

А4

210 ´ 297



При необходимости допускается применять формат А5 с размерами сторон 148 ? 210 мм.

5. Допускается применение дополнительных форматов, образуемых увеличением коротких сторон основных форматов на величину, кратную их размерам. Размеры производных форматов, как правило, следует выбирать по табл. 2. Обозначение производного формата составляется из обозначения основного формата и его кратности согласно табл. 2, например, А0 ? 2, А4 ? 8 и т.д.



Таблица 2

Кратность

Формат

А0

А1

А2

А3

А4

2

1189 ´ 1682

-

-

-

-

3

1189 ´ 2523

841 ´ 1783

594 ´ 1261

420 ´ 891

297 ´ 630

4

-

841 ´ 2378

594 ´ 1682

420 ´ 1189

297 ´ 841

5

-

-

594 ´ 2102

420 ´ 1486

297 ´ 1051

6

-

-

-

420 ´ 1783

297 ´ 1261

7

-

-

-

420 ´ 2080

291 ´ 1471

8

-

-

-

-

297 ´ 1682

9

-

-

-

-

297 ´ 1892



6. Предельные отклонения сторон форматов - по табл. 3.



Таблица 3

Размеры сторон форматов

Предельные отклонения

до 150

± 1,5

св. 150 до 600

± 2,0

св. 600

± 3,0



4-6. (Измененная редакция, Изм. № 1). 7, 8. (Исключены, Изм. № 1).

9. Документы в электронной форме в своей реквизитной части должны содержать обозначение формата листа бумажного носителя, при выводе на который масштаб отображения будет соответствовать указанному.
