  3. Привод ручной РК-В-1М

Привод ручной РК-В-1М

ПОИСК

Привод ручной РК-В-1М Привод ручной РК-В-1М


1. Назначение изделия

Привод ручной РК-В-1М предназначен для управления трубопроводной арматурой с выдвижным и не выдвижным шпинделем ,с присоединительным размером типа "Г"( ОСТ 26-07-763-73), при температуре окружающей среды от +40°С до -40°С при исполнении У1, от +40°С до -60°С при исполнении ХЛ1 и УХЛ1 и от +60°С до -20°С при исполнении Т1. Изготавливается в соответствии требованиям КД, ГОСТ 15150-69, ГОСТ Р 50891-96, ГОСТ 20373-94, ГОСТ 29285-92, ОСТ 26-07-763-73.

Привод РК-В-1М производится на базе привода РК-В-1. Применение в конструкции привода РК-В-1 М переходника К-11 (Г-В) и маховика диаметром 800 мм позволяют значительно расширить спектр применения привода РК-В-1 и использовать данный привод, по некоторым позициям, взамен приводов типа "Г". Основные габаритные размеры указаны на рис. 3.

Привод РК-В-1М успешно прошел прочностные и ресурсные испытания в испытательной лаборатории ОАО "Икар" (Акт №8109/87 от 29.09.2006 года , Акт №8109/030 от23.04.2008 года) и признан годным для использования на трубопроводной арматуре с Мкр. на закрытие до 260 кгс*м.

Полный средний ресурс 10000 циклов. Полный средний срок службы 10 лет. КПД 0,714

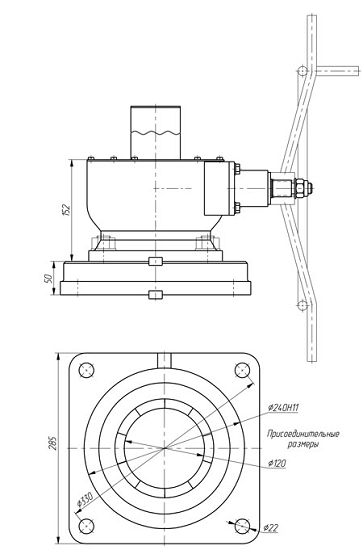

2. Привод ручной РК-В-1М


3. Таблица применяемости привода РК-В-1М

Обозначение

Тип
присоединения
с приводом

Обозначение

DN, мм

PN,МПа

Резьба
шпинделя

Ход
шпинделя

РК-В-1М

Г

МА 11057-300

300

6,3

Тг 55х8

344

МА 11003-350

350

8

Тг 70х10

390

МА 11003-350

10

415

МА 11015-400

400/300

6,3

Тг 55х8

344

МА 11124-400

400

4

455

МА 11021-600

600

1,6

656
