Привод ручной РК-В-1

ПОИСК

Привод ручной РК-В-1 Привод ручной РК-В-1


1. Назначение изделия

Привод ручной РК-В-1 предназначен для управления трубопроводной арматурой с выдвижным и невыдвижным шпинделем, с присоединительным размером типа "В"( ОСТ 26-07-763-73), при температуре окружающей среды от +40°С до -40°С при исполнении У1, от +40°С до -60°С при исполнении ХЛ1 и УХЛ1 и от +60°С до -20°С при исполнении Т1.

Изготавливается в соответствии требованиям КД, ГОСТ 15150-69, ГОСТ Р 50891-96, ГОСТ 20373-94, ГОСТ 29285-92, ОСТ 26-07-763-73.

Полный средний ресурс 10000 циклов.
Полный средний срок службы 10 лет.
КПД 0,84

2. Устройство и принцип работы


Привод состоит из:


Корпуса, в котором на подшипнике установлен выходной вал с закрепленным на нем ведомым коническим колесом.
Кронштейна с подшипниками качения и установленным в них ведущим коническим валом-шестерней.
Крышки с пеналом для выдвижного шпинделя задвижки.
Шпонки для восприятия крутящего момента.


Маховика ручного привода, установленного на наружный шестигранник втулки, закрепленной на шлицевом конце ведущего вала-шестерни. При вращении маховика крутящий момент через коническую пару передается выходному валу. От выходного вала через кулачки торцовой муфты крутящий момент передается резьбовой втулке задвижки. При вращении резьбовой втулки задвижки поднимается или опускается узел затвора, открывая или закрывая, при этом, проходное сечение задвижки.

Привод РК-В успешно прошел весь цикл ресурсных и прочностных испытаний в испытательных лабораториях ОАО "Икар", ОАО "БАЗ", ОАО "АБС ЗЭиМ Автоматизация" (Протокол №30/2008 16.05.2008 года), ОАО "Чеховский завод энергетического машиностроения. Положительные результаты испытаний были отражены в Актах испытательной лаборатории ОАО "Икар" №8109/52 от 01.08.2005 г., №8109/87 от 29.09.2006 г. ,№8109/030 от 23.04.2008 г.

Новизна технических решений, примененных в конструкции редуктора (гипоидная передача, подшипники качения и т.д.) явилась основной формулой изобретения.

Эти технические, технологические и конструкторские решения позволили снизить массу привода более чем в два раза по сравнению с существующими аналогами, а применение точных заготовок (соответственно, снижение трудоемкости изготовления) и широкой кооперации позволили сделать конкурентной цену привода. Конструкция привода защищена патентом РФ на полезную модель №52621.


3. Материал основных деталей привода РК-В-1

Обозначение

Тип
присоединения

Климатическое
исполнение

Корпус

Вал
выходной

Вал
шестерня

Колесо
зубчатое

Втулки

РК-В-1

В

У1

Ст.25Л

Ст.25Л

Ст.20Х2Н4А

Ст.12ХН3А

БрАЖ9-4

РК-В-1

В

УХЛ1

Ст.20ГМЗЛ,
Ст.20ГМФЛ

Ст.20ГМЗЛ,
Ст.20ГМФЛ

Ст.20Х2Н4А

Ст.12ХН3А

Бр08Ж20Гр1

РК-В-1

В

ХЛ1

Ст.20ГМЗЛ,
Ст.20ГМФЛ

Ст.20ГМЗЛ,
Ст.20ГМФЛ

Ст.20Х2Н4А

Ст.12ХН3А

Бр08Ж20Гр1

РК-В-1

В

Т1

Ст.25Л

Ст.25Л

Ст.20Х2Н4А

Ст.12ХН3А

БрАЖ9-4

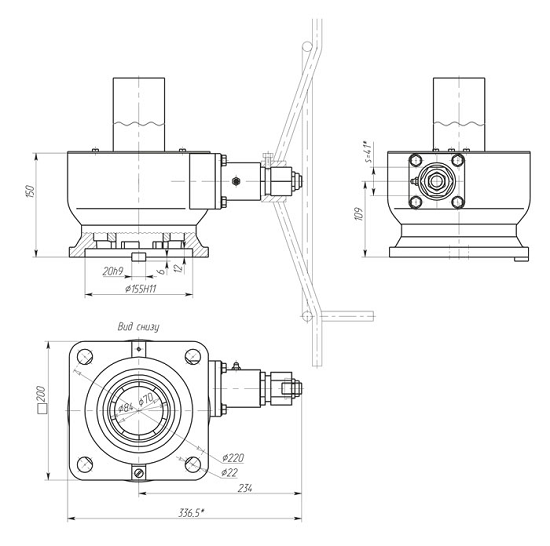

4.Основные технические характеристики привода РК-В-1

Обозначение

Тип
присоединения

Климатическое
исполнение

Максимальный
крутящий момент
на выходном валу
(кгс*м)

Передаточное
число,l

Масса, кг

Диаметр
маховика, мм

Максимальное
усилие на
маховике,(кгс)

Диаметр по центру
шпилек D1, мм

Строна
фланца В, мм

Диаметр
строительной
впадины, мм

Диаметр
трубы крышки
привода*, мм

Длина
трубы крышки
привода**,L, мм

РК-В-1

В

У1

100

4,2

19,7

600

70

220

200

155

63;76

от 180
до 500

РК-В-1

В

УХЛ1

100

4,2

19,7

600

70

220

200

155

63;76

от 180
до 500

РК-В-1

В

ХЛ1

100

4,2

19,7

600

70

220

200

155

63;76

от 180
до 500

РК-В-1

В

Т1

100

4,2

19,7

600

70

220

200

155

63;76

от 180
до 500
