Фильтры D71.2 Py 63-250
Обратный кованый клапан высокого давленияв в инсполнении фланцевом или под приварку, нержавеющее сито, с безасбестовым
уплотнением.
Соответствует требованиям PED 97/23/EC.
- ПРОСТОЙ РЕМОНТ – БЛАГОДАРЯ УДОБНОМУ ДОСТУПУ, КОТОРЫЙ ГАРАНТИРУЕТ
- КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ АРМАТУРЫ, СЕДЛО ЛЕГКО РЕМОНТИРУЕТСЯ
-ВАРИАБЕЛЬНОСТЬ – ВАРИАНТЫ КОНСТРУКЦИИ И МАТЕРИАЛА ПО ЖЕЛАНИЮ ЗАКАЗЧИКА, ДИФФЕРЕНЦИАЛЬНОЕ СТАНДАРТНОЕ ИСПОЛНЕНИЕ (РАЗМЕРЫ),
НЕРЖАВЕЮЩИЙ МАТЕРИАЛ ДЛЯ АГРЕССИВНЫХ СРЕД
- НЕРЖАВЕЮЩЕЕ СИТО ДЛЯ РОЗЛИЧНЫХ СРЕД
Изменение правил допускается.
1) Применение при температурах выше 400 °C только в том случае, если нет риска возникновения межкристаллитной коррозии

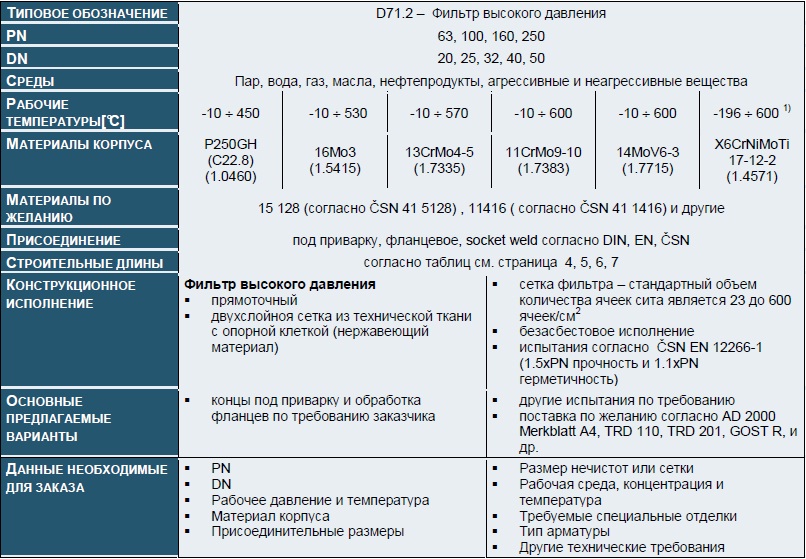

ОСНОВНЫЕ ПАРАМЕТРЫ

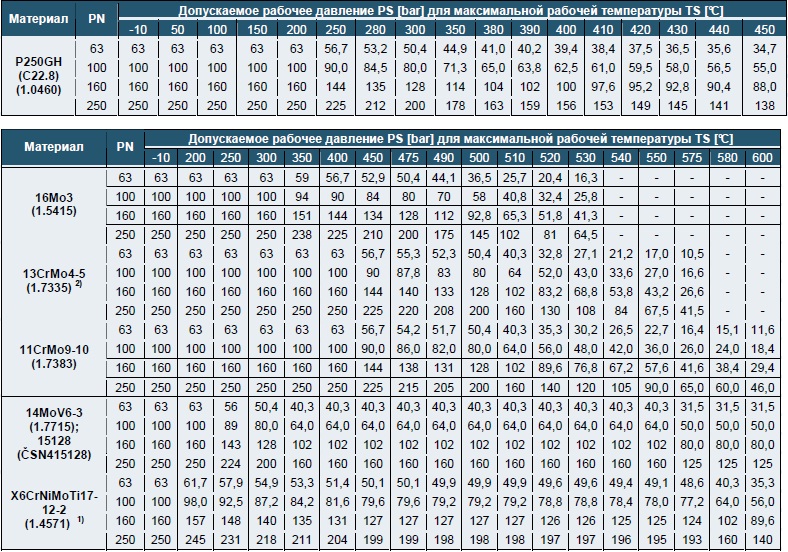

РАБОЧИЕ ПАРАМЕТРЫ
1) Применение клапана выше 400°C только для сред, не способствующих возниковению межкристаллической коррозии
2) Материал 1.7335 только для температуры +570°C

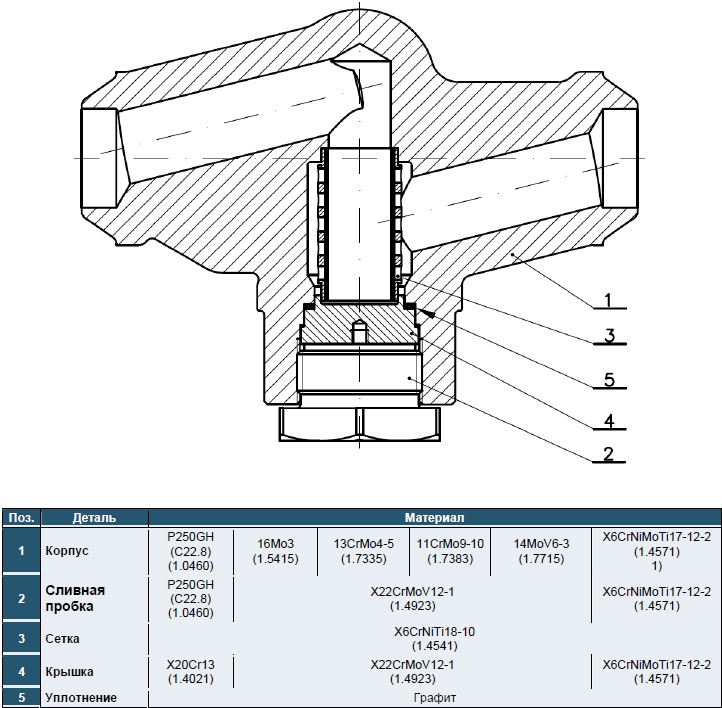

ПРИМЕНЕННЫЙ МАТЕРИАЛ
1) Применение клапана выше 400 °C только для сред, не способствующих возникновению межкристаллической коррозии

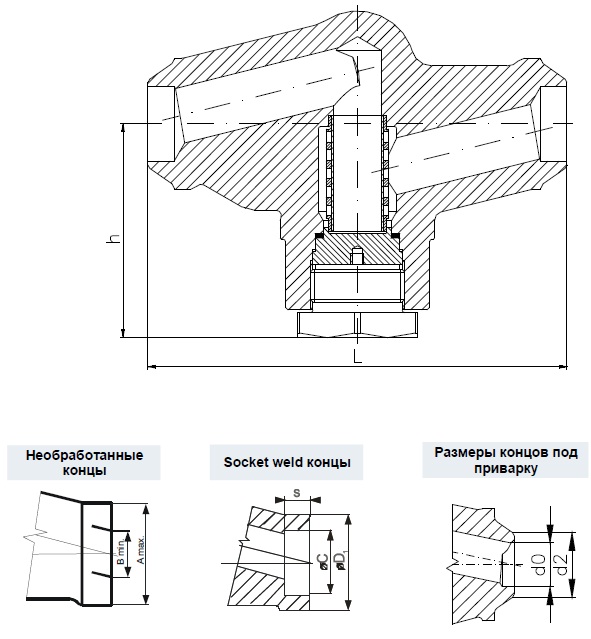

РАЗМЕРЫ АРМАТУРЫ
Исполнение под приварку: Socket weld
Строительная длина: согласно таблице
Концы под приварку: DIN 3239 – Часть 1
Присоединительный диаметр: DIN 2559 – Лист 1 – форма 22
Socket weld: ЕН 12 760 (DIN 3239 – Часть 2)
Варианты по желанию: ČSN 13 1075, 9, ČSN 13 1070, ČSN EN 12 627, Socket weld согл. EN 12 760, другие согл.разм. Amax, Bmin

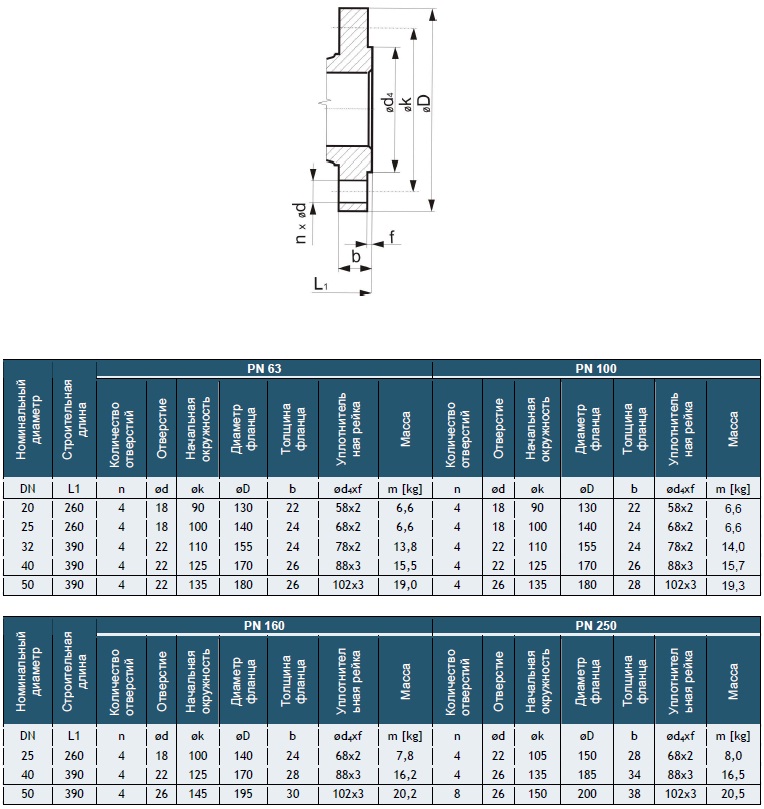

РАЗМЕРЫ АРМАТУРЫ
Фланцевое исполнение
Строительная длина: согл. таблице
Фланцы: EN 1092-1, (DIN 2501/1972)
Уплотнительная рейка: ČSN EN 1092-1 – Tип B1, (согл. DIN 2526/1975 – Form E)
Варианты по желанию: ČSN 13 1160, другие согл. Вашему требованию
Обработки фланцев по желанию: гребень или паз ČSN EN 1092-1 – Tип C или D (раньше DIN 2512/1975), выкружка или выступ ČSN EN 1092-1 – Tип E или F (раньше DIN 2513/1966 – Form V13 или Form R13), и др.

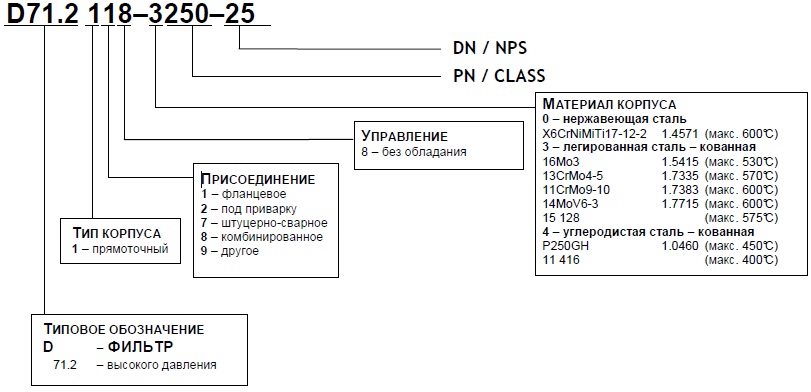

СТРУКТУРА ОБОЗНАЧЕНИЯ ИСПОЛНЕНИЯ
MОНТАЖ И РАБОТА АРМАТУРЫ
Фильтр необходимо установить в горизонтальном положении пробкой вниз. Направление потока рабочей среды должно соответствовать
направлению стрелки на корпусе арматуры. Очистка фильтра – во время каждого прекращения эксплуатации трубопроводной линии.
При монтаже и работе необходимо учесть данные аспекты:
- рабочие параметры должны соответствовать максимальным рабочим параметрам клапана
- применение среды должно быть в соответствии с коррозийной стойкостью материалов арматуры
- арматуру нельзя в течение работы механически повредить.
