  3. Фильтры D30 Py 63-160

Фильтры D30 Py 63-160

ПОИСК

Фильтры D30 Py 63-160 Фильтры D30 Py 63-160

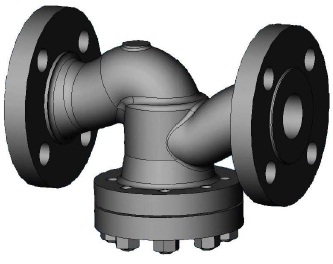

Фильтр высокого давления D30 фланцевого исполнения или под приварку, с безасбестовым уплотнением
Соответствует требованиям PED 97/23/EC.

ВАРИАБЕЛЬНОСТЬ – ВАРИАНТЫ КОНСТРУКЦИИ И МАТЕРИАЛА ПО ЖЕЛАНИЮ ЗАКАЗЧИКА, ДИФФЕРЕНЦИАЛЬНОЕ ТИПОВОЕ ИСПОЛНЕНИЕ (РАЗМЕРЫ)

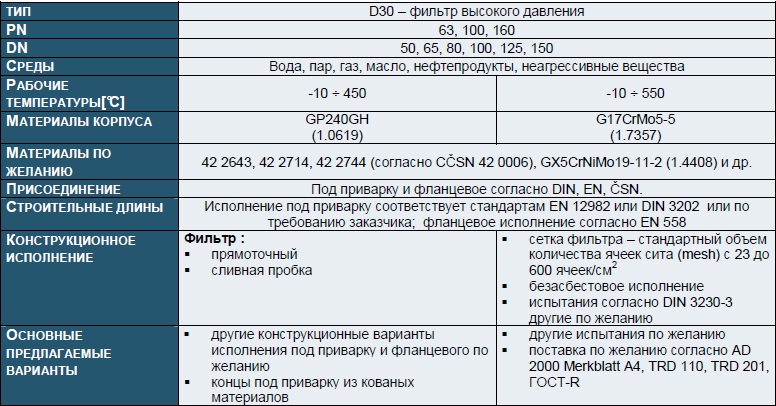

ОСНОВНЫЕ ПАРАМЕТРЫ

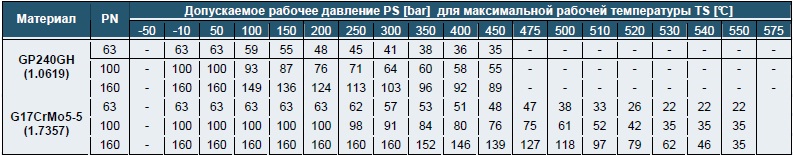

РАБОЧИЕ ПАРАМЕТРЫ

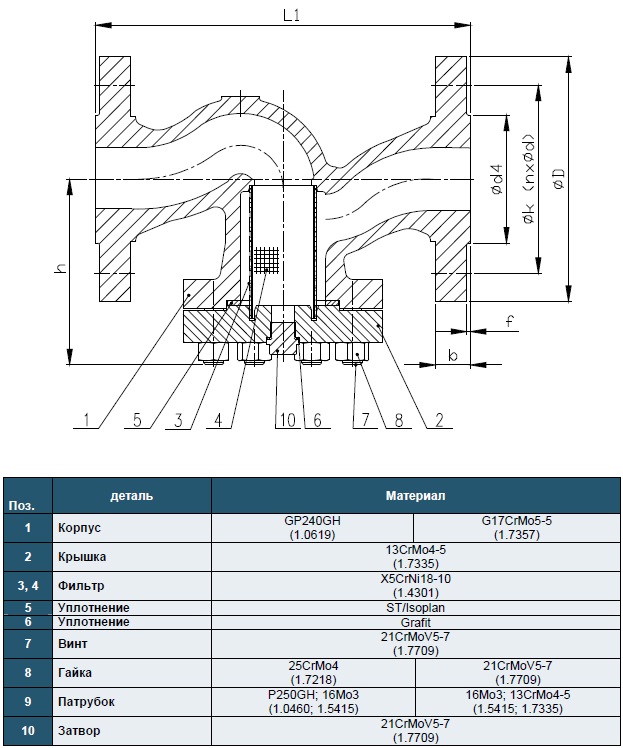

ПРИМЕНЯЕМЫЙ МАТЕРИАЛ

ГАБАРИТЫ АРМАТУРЫ

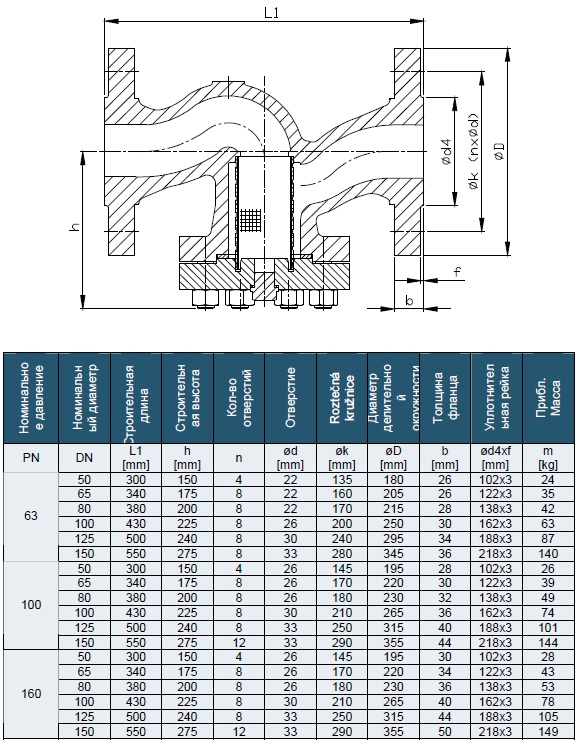

Фланцевое исполнение
Строительная длина: ČSN EN 558 – ряд 2
Фланцы: ČSN EN 1092-1 (DIN 2501)
Уплотнительная рейка: ČSN EN 1092-1 – Typ B1 (раньше DIN 2526/1975 - Form E)
Варианты по желанию: ČSN 13 1160, и др.
Отделка фланцев по желанию: гребень или паз ČSN EN 1092-1 – Тип C или D (раньше DIN 2512/1975 – Form F nebo Form N), выкружка или выступ ČSN EN 1092-1 – Тип E или Тип F (раньше DIN 2513/1966 – Form V13 или Form R13), и др.

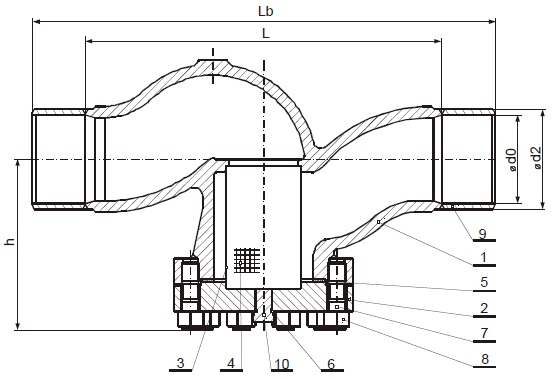

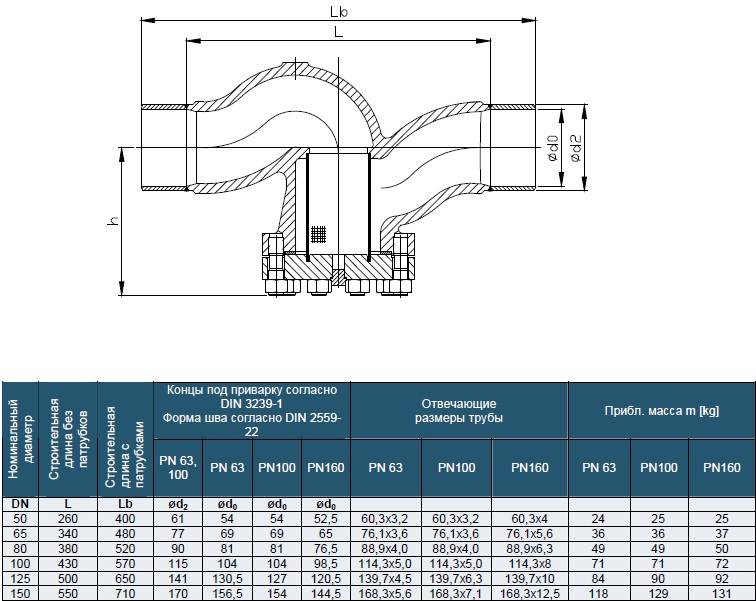

Исполнение под приварку
Строительная длина: согл. tаб. (EN 12 982 - ряд 65, DIN3202–часть 2 – ряд S3, DN50=260mm)
Строительная длина с патрубком: Lb согл. Таб или по желанию заказчика
Размеры концов под приварку: DIN 3239 – часть 1
Форма концов под приварку: DIN 2559-Лист 1 – Форма 22
Варианты по желанию: ČSN 13 1075, EN 12 627, и др.

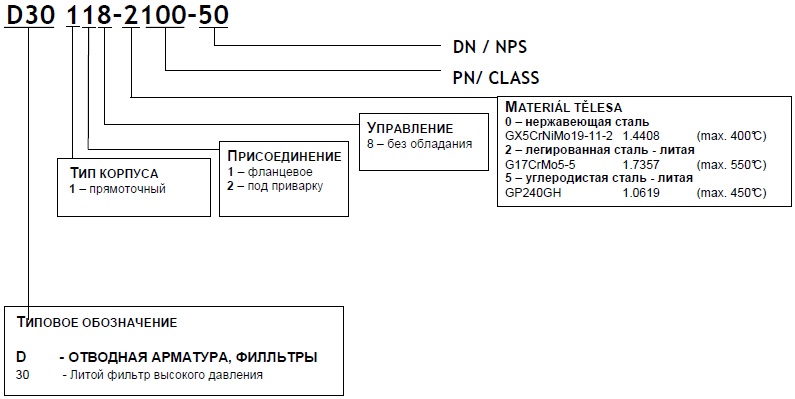

ЗНАЧЕНИЕ ПРОДУКЦИИ

МОНТАЖИ ЭКСПЛУАТАЦИЯ АРМАТУРЫ
Фильтр необходимо установить в горизонтальном положении пробкой вниз. Направление потока рабочей среды должно
соответствовать направлению стрелки на корпусе арматуры
При монтаже и работе необходимо учесть данные аспекты: рабочие параметры должны соответствовать рабочим
параметрам арматуры
- примененные среды должны быть в соответствии с коррозийной стойкостью материала арматуры
- арматуру нельзя в течение работы механически повредить.
