Обратные клапаны Z15 Py 160–400
Клапан обратный для высокого давления с концами под приварку или во фланцевом исполнении, с безасбестовым уплотнением. Соответствует требованиям PED 97/23/EC.
- ДЛИТЕЛЬНЫЙ СРОК СЛУЖБЫ УПЛОТНИТЕЛЬНОЙ ПОВЕРХНОСТИ – ОБЕСПЕЧЕН
- НАПЛАВКОЙ ИЗ ИЗНОСОСТОЙКОГО МЕТАЛЛА ИЛИ СТЕЛЛИТА.
- ПРОСТОЙ РЕМОНТ – БЛАГОДАРЯ УДОБНОМУ ДОСТУПУ, КОТОРЫЙ ГАРАНТИРУЕТ
- КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ АРМАТУРЫ, СЕДЛО ЛЕГКО РЕМОНТИРУЕТСЯ
- ВАРИАБЕЛЬНОСТЬ – ВАРИАНТЫ КОНСТРУКЦИИ И МАТЕРИАЛА ПО ЖЕЛАНИЮ ЗАКАЗЧИКА, ДИФФЕРЕНЦИАЛЬНОЕ СТАНДАРТНОЕ ИСПОЛНЕНИЕ (РАЗМЕРЫ),
НЕРЖАВЕЮЩИЙ МАТЕРИАЛ ДЛЯ АГРЕССИВНЫХ СРЕД.

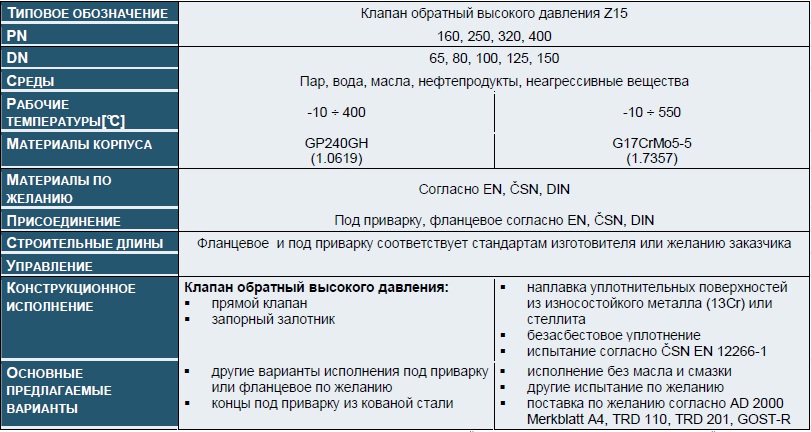

ОСНОВНЫЕ ПАРАМЕТРЫ

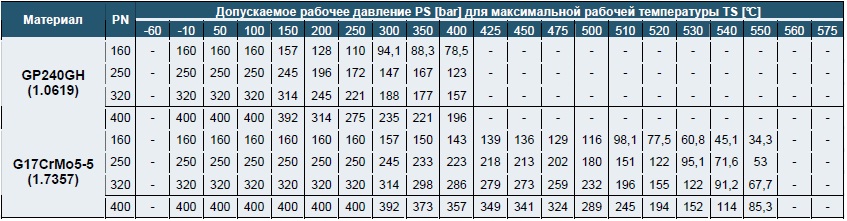

РАБОЧИЕ ПАРАМЕТРЫ

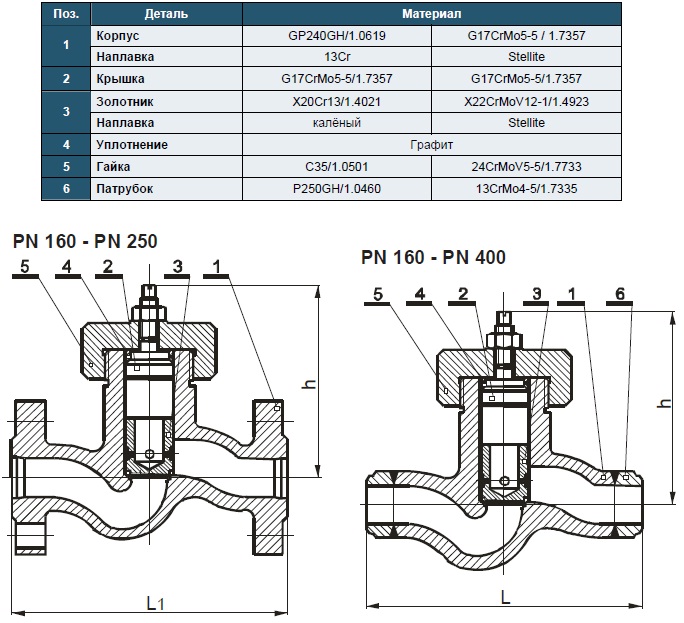

ПРИМЕНЕННЫЕ МАТЕРИАЛЫ
РАЗМЕРЫ АРМАТУРЫ

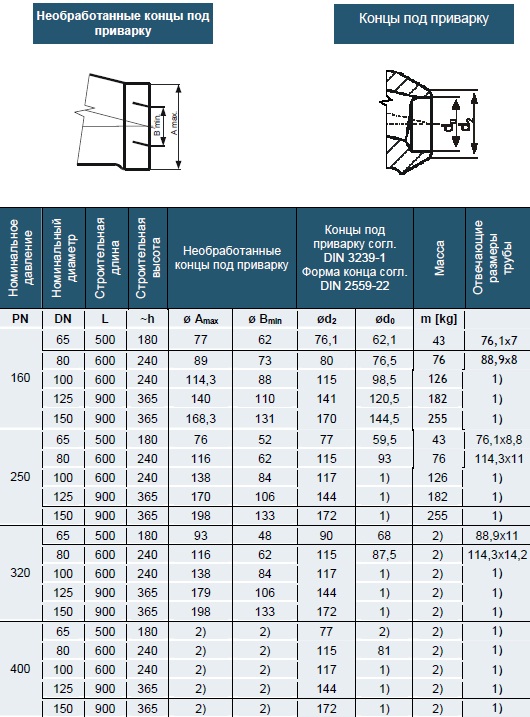

Исполнение под приварку
Строительная длина: см.таб (EN 12982, ряд 65, DIN 3202 – 2, ряд S3)
Концы под приварку: DIN 3239 – часть 1 (EN 12627)
Диаметр присоединения: DIN 2559 – лист 1 – Форма 22
По желанию: ČSN 13 1075 и др.
1) по размерам Amax и Bmin
2) по запросу

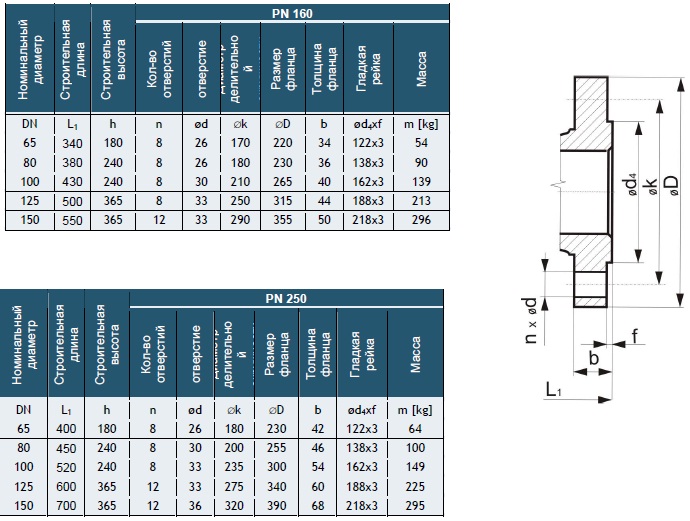

Фланцевое исполнение
Строительная длина: DIN 3202 – Часть 1- ряд F2 (PN160); ряд F3 (PN250)
Фланцы: ČSN EN 1092-1 (DIN 2501/1972)
Уплотнительная рейка: ČSN EN 1092-1 – Tип B1, (согл. DIN 2526/1975 - Form E)
Варианты по желанию: ČSN 13 1160 и другие
Отделки фланцев по желанию: гребень или паз ČSN EN 1092-1 – Tип C или D (раньше DIN 2512/1975 – Form F или Form N), выкружка или выступ ČSN EN 1092-1 – Tип С или D (раньше DIN 2513/1966 – Form V13 или Form R13) и другие

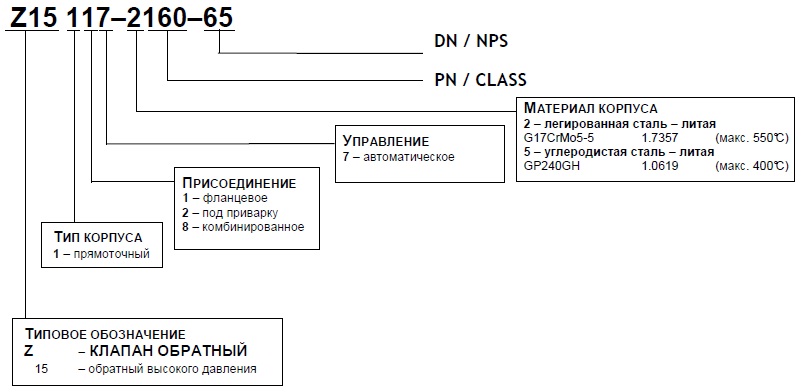

СТРУКТУРА ОБОЗНАЧЕНИЯ ИСПОЛНЕНИЯ
MОНТАЖ И РАБОТА АРМАТУРЫ
Клапан обратный должно установить в горизонтальном положении. Среда должна протекать под золотник в соответствии с
направлением, обозначенным на корпусе. При монтаже и работе необходимо учесть данные аспекты:
- рабочие параметры должны соответствовать рабочим параметрам клапана
- на правильную функцию арматуры имеет влияние присутствие загрязнений в трубопроводе и протекающей среде.
Поэтому необходимо соблюдать трубопровод и среду чистыми, например при помощи фильтров
- применение среды должно быть в соответствии с коррозийной стойкостью материалов арматуры
- арматуру нельзя в течение работы механически повредить.
