Обратные клапаны Z15.4 Py 63-160
Клапан обратный высокого давления с концами под приварку или фланцевом исполнении, с безасбестовым уплотнением.
Патрубки под приварку из кованой стали.
Соответствует требованиям PED 97/23/EC.
- ДОЛГИЙ СРОК СЛУЖБЫ УПЛОТНИТЕЛЬНОЙ ПОВЕРХНОСТИ – ОБЕСПЕЧЕН НАПЛАВКОЙ ИЗ ИЗНОСОСТОЙКОГО МЕТАЛЛА ИЛИ СТЕЛЛИТА ДЛЯ ВЫСОКИХ ТЕМПЕРАТУР.
- ПРОСТОЙ РЕМОНТ – БЛАГОДАРЯ УДОБНОМУ ДОСТУПУ, КОТОРЫЙ ГАРАНТИРУЕТ
- КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ АРМАТУРЫ, СЕДЛО ЛЕГКО РЕМОНТИРУЕТСЯ
- ВАРИАБЕЛЬНОСТЬ – ВАРИАНТЫ КОНСТРУКЦИИ И МАТЕРИАЛА ПО ЖЕЛАНИЮ ЗАКАЗЧИКА, ДИФФЕРЕНЦИАЛЬНОЕ СТАНДАРТНОЕ ИСПОЛНЕНИЕ (РАЗМЕРЫ),
НЕРЖАВЕЮЩИЙ МАТЕРИАЛ ДЛЯ АГРЕССИВНЫХ СРЕД.

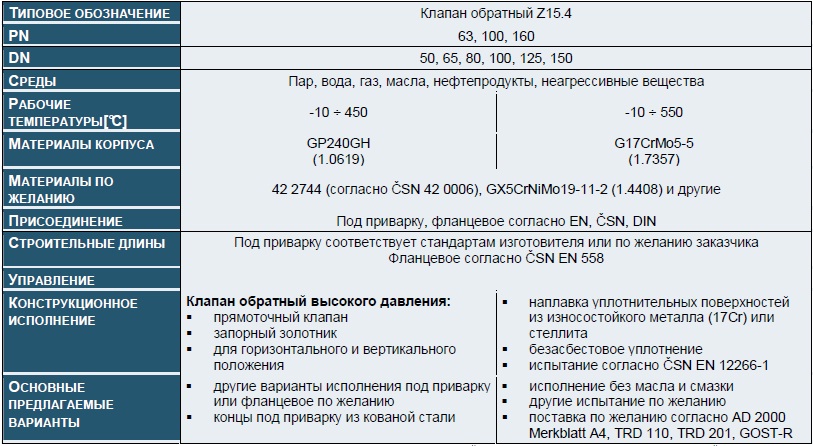

ОСНОВНЫЕ ПАРАМЕТРЫ

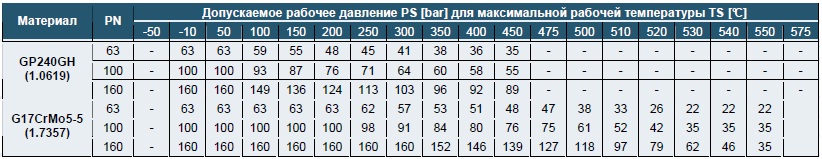

РАБОЧИЕ ПАРАМЕТРЫ

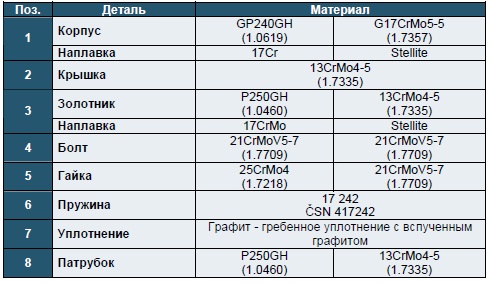

ПРИМЕНЕННЫЕ МАТЕРИАЛЫ
РАЗМЕРЫ АРМАТУРЫ

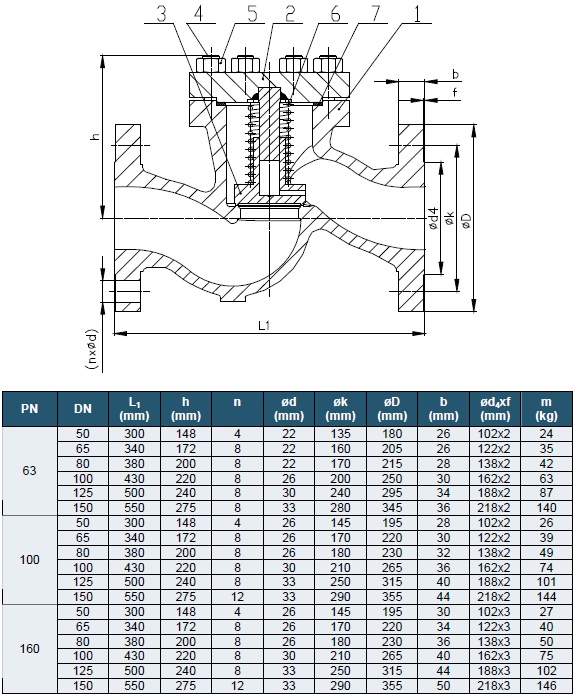

Фланцевое исполнение:
Строительная длина: EN 558 – ряд 2
Фланцы: EN 1092-1 (DIN 2501/1975)
Уплотнительная рейка: EN 1092-1 – Тип B1 (раньше DIN 2526/1975 - Form E)
Варианты по желанию: ČSN 13 1160, и другие
Отделки фланцев по желанию: гребень или паз ČSN EN 1092-1 – Тип C или Тип D (раньше DIN 2512/1975 – Form F или Form N), выкружка или выступ ČSN EN 1092-1 – Тип E или Typ F (раньше DIN 2513/1966 – Form V13 или Form R13), и др.

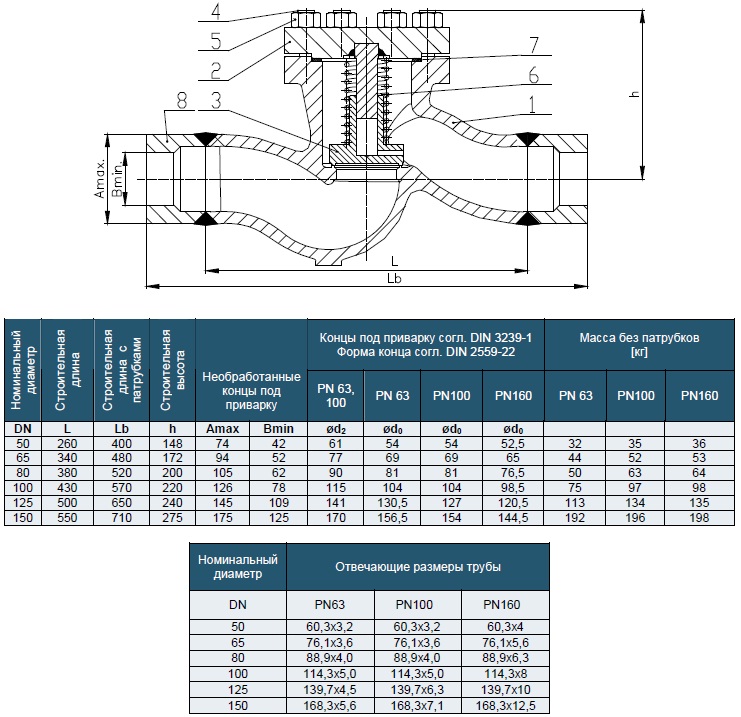

Исполнение под приварку
Строительная длина: см. таблицу (Lb) или по требованию заказчика
Размеры концов под приварку: DIN 3239 – Часть 1
Форма концов под приварку: DIN 2559 – Лист 1 - форма 22
Варианты по желанию: ČSN 13 1075, EN 12 627 и другие

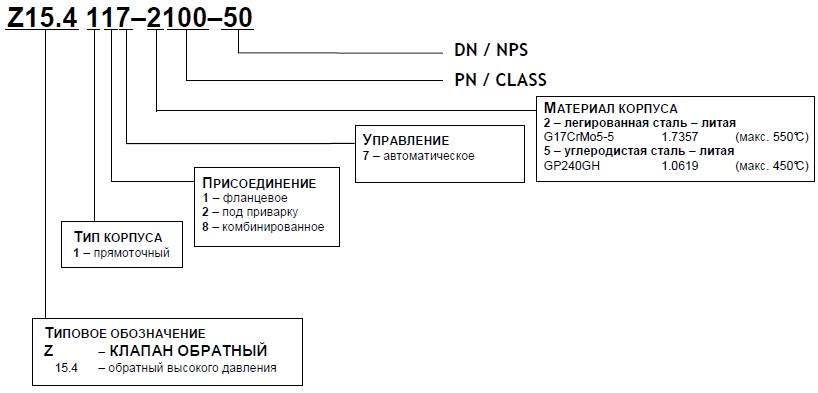

СТРУКТУРА ОБОЗНАЧЕНИЯ ИСПОЛНЕНИЯ
MОНТАЖ И РАБОТА АРМАТУРЫ
Арматуру можно установить в любой позиции. Среда должна протекать под золотник в соответствии с направлением,
обозначенным на корпусе. При монтаже и работе необходимо учесть данные аспекты:
- рабочие параметры должны соответствовать рабочим параметрам клапана
- на правильную функцию арматуры имеет влияние присутствие загрязнений в трубопроводе и протекающей среде.
Поэтому необходимо соблюдать трубопровод и среду чистыми, например при помощи фильтров
- применение среды должно быть в соответствии с коррозийной стойкостью материалов арматуры
- арматуру нельзя в течение работы механически повредит.
