ГОСТ 13536—68 Резьба круглая для санитарно-технической арматуры. Профиль, основные размеры, допуски

ПОИСК

ГОСТ 13536—68 Резьба круглая для санитарно-технической арматуры. Профиль, основные размеры, допуски ГОСТ 13536—68 Резьба круглая для санитарно-технической арматуры. Профиль, основные размеры, допуски


1. Настоящий стандарт распространяется на круглую резьбу для шпинделей вентилей смесителей и туалетных кранов по ГОСТ 19681 водопроводных кранов.

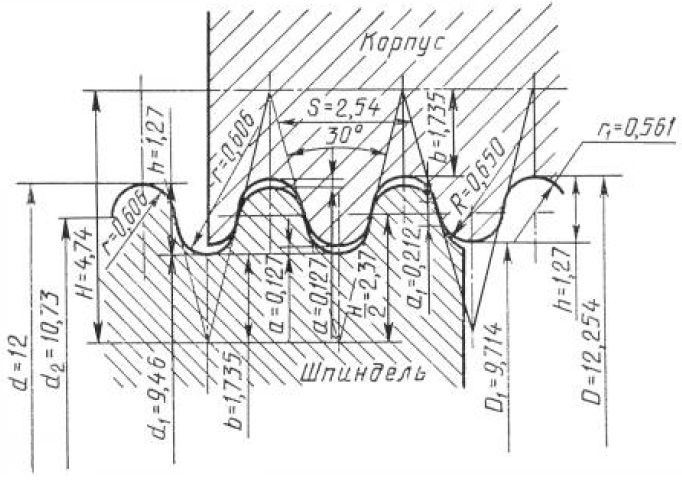

2. Профиль и размеры резьбы должны соответствовать указанным на черт. 1.

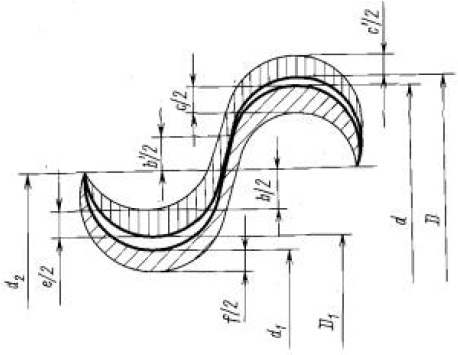

3. Расположение полей допусков резьбы и сами допуски должны соответствовать указанным на черт. 2 и в таблице.
Отклонения отсчитываются от соответствующих номинальных значений диаметров резьбы в направлении, перпендикулярном к оси резьбы.


Номинальный диаметр резьбы, d, мм

Резьба на шпинделе

Резьба в корпусе

Наружный диаметр d

Внутренний диаметр d1

Средний диаметр d2

Внутренний диаметр D1

Наружный диаметр D

Предельные отклонения, мкм

верхн.

нижн.-

с

верх

нижн.-

/

верх.

нижн.-Ъ

нижн.

верхн.+й'

нижн.

верхн.

нижн.

верхн.+с'

12

0

220

0

220

0

180

0

180

0

220

0

220


4. Предельные отклонения отдельно для шага и для угла профиля резьбы настоящим стандартом не устанавливаются. Указанные в таблице допуски среднего размера включают также и необходимые для компенсации погрешностей шага и угла профиля величины уменьшения среднего диаметра наружной резьбы или увеличения среднего диаметра внутренней резьбы.
Условное обозначение круглой резьбы диаметром d= 12 мм, шагом S - 2,54 мм.

Предыдущая статья Следующая статья


← вернуться в раздел ГОСТ и нормативы по трубопроводной арматуре
← вернуться в оглавление справочника
