Марка | Код ОКП |
С П ПН О Т | 22 1312 0101 01 22 1312 0102 00 22 1312 0103 10 22 1312 0104 09 22 1312 0105 08 |
Наименование показателя | Норма для марки | Метод испытания | ||||
С | П | ПН | О | Т | ||
1. Внешний вид | Легко комкующийся порошок белого цвета без видимых включений | Легко комкующийся порошок белого цвета | По п. 4.4 | |||
2. Внешний вид пластины: Цвет
Чистота | Белый однородный | Белый однородный. Допускается серый или кремовый оттенок | По п.4.5 | |||
Не определяют | В соответствии с образцом, утвержденным в установленном порядке | |||||
3. Массовая доля влаги, %, не более | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | По ГОСТ 11736-78 и п.4.6 настоящего стандарта |
4. Плотность, г/см3, не более | 2,18 | 2,18 | 2,19 | 2,20 | 2,21 | По ГОСТ 15139-69 и п.4.7 настоящего стандарта |

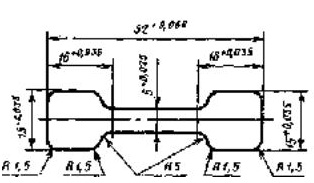

5. Прочность при разрыве незакаленного образца, МПа (кгс/см2), не менее | 27 (270) | 26 (260) | 25 (250) | 23 (230) | 15 (150) | По ГОСТ 11262-80 и п.4.8 настоящего стандарта |
6. Относительное удлинение при разрыве незакаленного образца, %, не менее | 350 | 350 | 350 | 350 | 280 | То же |
7.Термостабильность, ч, не менее | 100 | 100 | 100 | 100 | 15 | По ГОСТ 6433.3-71 и п.4.10 настоящего стандарта |
8. Электрическая прочность (толщина образца (0.100+0.005) мм при постоянном напряжении), кВ/мм, не менее | 50 | 60 | 50 | Не определяют | По п.4.11 | |
9. Внешний вид строганой пленки | Без металлических включений, отверстий и трещин, чистота и однородность окраски должны соответствовать образцу, утвержденному в установленном порядке | Не определяют | По п.4.1 | |||
10. Относительное удлинение при разрыве строганой пленки в поперечном направлении, %, не менее | Не определяют | 175 | Не определяют | По ГОСТ 11262-80 и п.4.12 настоящего стандарта |
Наименование вещества | Предельно допустимая концентрация, мг/м3 | Класс опасности |
Водород фтористый Перфторизобутилен Углерода оксид Аэрозоль фторопласта-4 Тетрафторэтилен | 0,5/0,1 0,1 20 10 30 | 1 1 4 4 4 |
Предыдущая статья
Следующая статья
← вернуться в раздел ГОСТ и нормативы по трубопроводной арматуре
← вернуться в оглавление справочника
