Клапан обратный поворотный 19ч01бр

ПОИСК

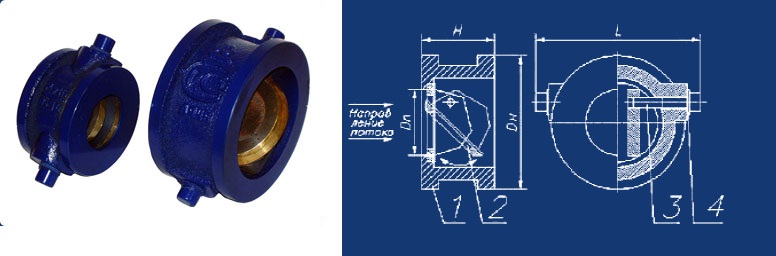

Клапан обратный поворотный 19ч01бр Клапан обратный поворотный 19ч01бр

PN 1.6 МПа (16 кгс/см2)

Клапан обратный поворотный предназначен для установки на хозяйственных, производственных трубопроводах и насосных станциях с целью предотвращение обратного потока среды.

Присоединение к трубопроводу: межфланцевое, с помощью стяжных шпилек и с прокладками, устанавливаемыми между фланцами клапана и фланцами трубопровода.

Клапан устанавливается на горизонтальном, либо вертикальном трубопроводе. Направление рабочей среды должно соответствовать направлению стрелки на корпусе клапана.

При горизонтальном положения трубопровода необходим, чтобы ось вращение диска клапана находилась выше горизонтальной оси трубопровода и была строго параллельна горизонтальной плоскости.


Обозначение

Размеры в мм

Масса , Кг

D

L

H

19ч01бр DN 50

104

138

60

2,4

19ч01бр DN 80

140

168

70

4

19ч01бр DN 100

158

186

80

5,3

19ч01бр DN 150

210

236

100

10,8

19ч01бр DN 200

270

298

120

19,5
