Задвижка клиновая двухдисковая с выдвижным шпинделем 31ч6бр

ПОИСК

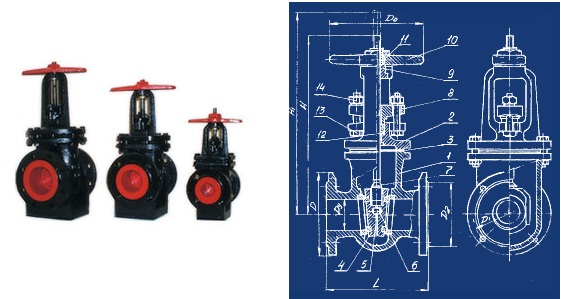

Задвижка клиновая двухдисковая с выдвижным шпинделем 31ч6бр Задвижка клиновая двухдисковая с выдвижным шпинделем 31ч6бр

PN 1.0 МПа (10 кгс/см2)

Задвижки предназначены для использования в качестве запорных устройств на трубопроводах по транспортировке воды и пара для перекрытия потока среды.

Присоединение к трубопроводу:
Фланцевое

Установочное положение:
Любое, кроме маховиком вниз.

Вид управления:
Ручной привод

Достоинства:
Простота конструкции, надежность в эксплуатации.
Применение латуни в уплотнении затвора позволяет эксплуатировать задвижки длительное время.
Сальниковое уплотнение задвижки позволяет производить замену или подмотку уплотнения при открытом затворе.
Приемо-сдаточные испытания задвижек производится на стендах с давлением воды до 1,5 МПа, в соответствии с техническими условиями и стандартами.

Перечень выпускаемых задвижек

Марка

Диаметр

31ч6бр

Ду-50

31ч6бр

Ду-80

31ч6бр

Ду-100

31ч6бр

Ду-150

31ч6бр

Ду-200

31ч6бр

Ду-250

30ч6бр

Ду-300


Технические данные

Давление

МПА

Кгс/см³

Условное, Py

1.0

10

Пробное, Py

1.5

15

Рабочее, Рр, не более

1.0

0.3

0.85

10

9

8.5

Температура рабочей среды, не более

°C

°K

393

473

498

120

200

225

класс герметичности



Д


Габаритные размеры, масса

Условный проход, Ду

Строительная длина L,мм

Высота(закрыто) H,(мм)

Высота(закрыто) H1,(мм)

Масса Кг

50

180

290

365

15.9

80

210

365

480

26.6

100

230

435

543

36.9

150

280

608

778

72.6
